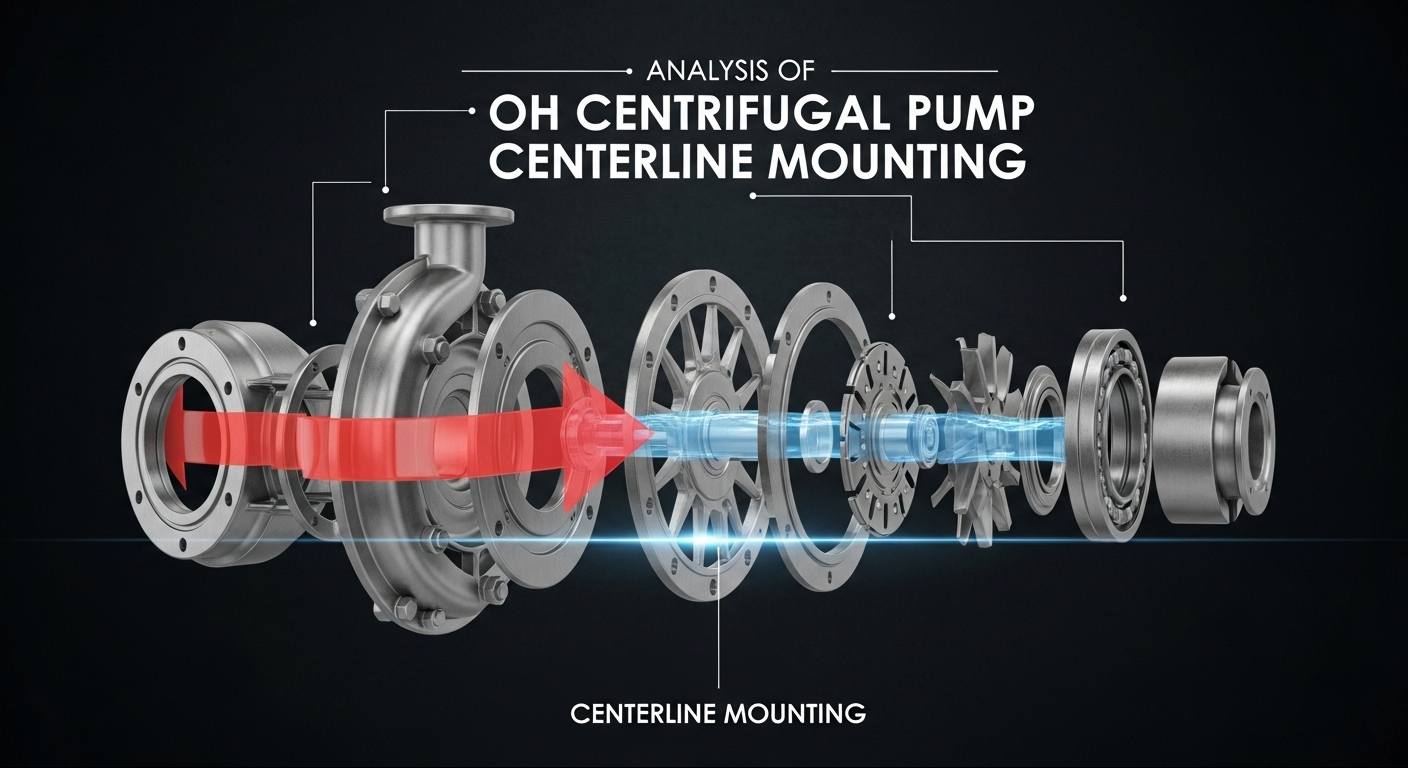

Analisis OH Centrifugal Pump Centhline Mounding

Dalam keadaan kerja yang keras seperti pemindahan bendalir petrokimia dan tinggi, kestabilanOH Pam Centrifugal(mematuhi piawaian API 610) adalah penting. Sebagai kaedah pemasangan teras, pemasangan pusat digunakan secara meluas dalam model pam OH2/OH3 yang berat. Apa yang menjadikan reka bentuk ini unik?

1. Apakah pemasangan tengah?

Di tapak pengubahsuaian kawasan kilang kilang, saya melihat juruteknik membandingkan perbezaan pelekap antara pam OH1 dan OH2: pam OH1 ditetapkan melalui kaki di bahagian bawah selongsong, manakala bebibir OH2 Pump diselaraskan secara langsung dengan garis rujukan pada plat asas - ini adalah manifestasi mudah dari pemasangan pusat. Reka bentuk struktur ini secara eksplisit diperlukan oleh piawaian API 610 dan dapat menangani cabaran operasi secara berkesan dalam persekitaran suhu tinggi dan tekanan tinggi.

2. Mengapa Pilih Pemasangan Pusat?

Kuncinya terletak pada menyelesaikan masalah pengembangan haba. Apabila pam memindahkan media suhu tinggi (seperti minyak panas pada 200-400 ℃), selongsong dan aci akan mengalami pengembangan dan ubah bentuk. Pemasangan kaki tradisional terdedah kepada misalignment antara aci pam dan aci motor, menyebabkan getaran, kebocoran meterai, dan juga kerosakan. Pemasangan tengah, dengan menetapkan paksi pusat, membolehkan pengembangan haba untuk mengedarkan secara merata di sepanjang paksi simetri, mengekalkan kestabilan penjajaran. Sebagai contoh, kilang penapisan sekali mengalami kebocoran meterai di pam kaki yang dipasang selepas hanya tiga bulan memindahkan minyak panas pada 380 ℃; Pembongkaran mendedahkan 0.2mm mengimbangi antara aci pam dan aci motor. Selepas beralih ke pemasangan tengah, isu yang serupa tidak pernah berlaku lagi.

3. Tiga Kelebihan Teras Pemasangan Pusat

Dalam operasi dan penyelenggaraan praktikal, kelebihan ini bukan hanya teori tetapi benar -benar dapat mengurangkan masalah:

• Kestabilan terma yang kuat: Pam dalam tumbuhan etilena perlu beralih antara media sejuk dan panas dengan kerap, dengan turun naik suhu antara 80 ℃ hingga 320 ℃. Walau bagaimanapun, pam dengan pemasangan pusat mengekalkan nilai getaran di bawah 4.5mm/s selepas setiap suis, jauh lebih rendah daripada had standard.
• Kecekapan penyelenggaraan yang tinggi: Sebelum ini, membaiki pam kaki yang dipasang mengambil masa 8 jam hanya untuk membongkar motor dan menyelaraskan aci. Sebaliknya, untuk pam yang dipasang di tengah-tengah dengan pemutar belakang, apabila kami menggantikan meterai mekanikal tahun lepas, hanya mengambil masa 3 jam-tidak perlu membongkar motor, hanya mengeluarkan pemutar secara langsung, menjimatkan sebahagian besar masa.
• Kebolehpercayaan yang lebih baik: Memeriksa rekod peralatan syarikat kami, di bawah keadaan suhu tinggi, purata masa operasi bebas masalah pam yang dipasang di tengah-tengah boleh mencapai 18 bulan, sementara kebanyakan pam kaki yang dipasang hanya boleh bertahan kira-kira 12 bulan-jurang yang ketara sebanyak 30%-40%.

4. Senario Aplikasi dan Pemasangan Mata Utama

Aplikasi biasa:

• Pemindahan media suhu tinggi (≥150 ℃), seperti sistem peredaran minyak panas di kilang penapis
• Keadaan kerja tekanan tinggi (≥2.5mpa), seperti pam suapan reaktor di loji kimia
• Peralatan proses kritikal, seperti pam pemindahan pelarut di loji PTA

Langkah pemasangan utama:

① Plat asas mesti disedut dan ditetapkan untuk memastikan rintangan getaran asas;

② Gunakan alat penjajaran laser untuk menentukur aci pam dan aci motor, dengan sisihan ≤0.05mm/m;

③ Pasang gasket pampasan di flange untuk menghapuskan kesan pembentukan mikro asas;

④ Recheck status penjajaran selepas pemasangan dan kitaran terma pertama.

5. Kesimpulan

Pemasangan tengah bukan sekadar kaedah penetapan yang mudah tetapi penyelesaian sistematik yang direka untuk menangani titik kesakitan operasi pam tugas berat. Dari kawalan pengembangan haba ke kemudahan penyelenggaraan, nilainya berjalan melalui kitaran hayat pam. Untuk senario perindustrian yang memerlukan operasi stabil jangka panjang, memilih skim pemasangan tengah yang mematuhiAPI 610Piawaian adalah keputusan penting untuk memastikan kesinambungan pengeluaran.
