Pengiraan lif sedutan geometri Hg apam emparadalah prosedur teras dalam reka bentuk pemasangan pam. Ia secara langsung menentukan sama ada peronggaan akan berlaku, sama ada pam boleh menarik air secara stabil, dan sama ada ia boleh beroperasi dengan cekap untuk masa yang lama. Banyak kerosakan seperti keluaran air yang tidak mencukupi, bunyi bising dan getaran yang kuat, kerosakan pendesak, dan kegagalan peralatan yang kerap pada dasarnya berpunca daripada kesilapan pengiraan lif sedutan geometri Hg atau ketinggian pemasangan yang berlebihan.

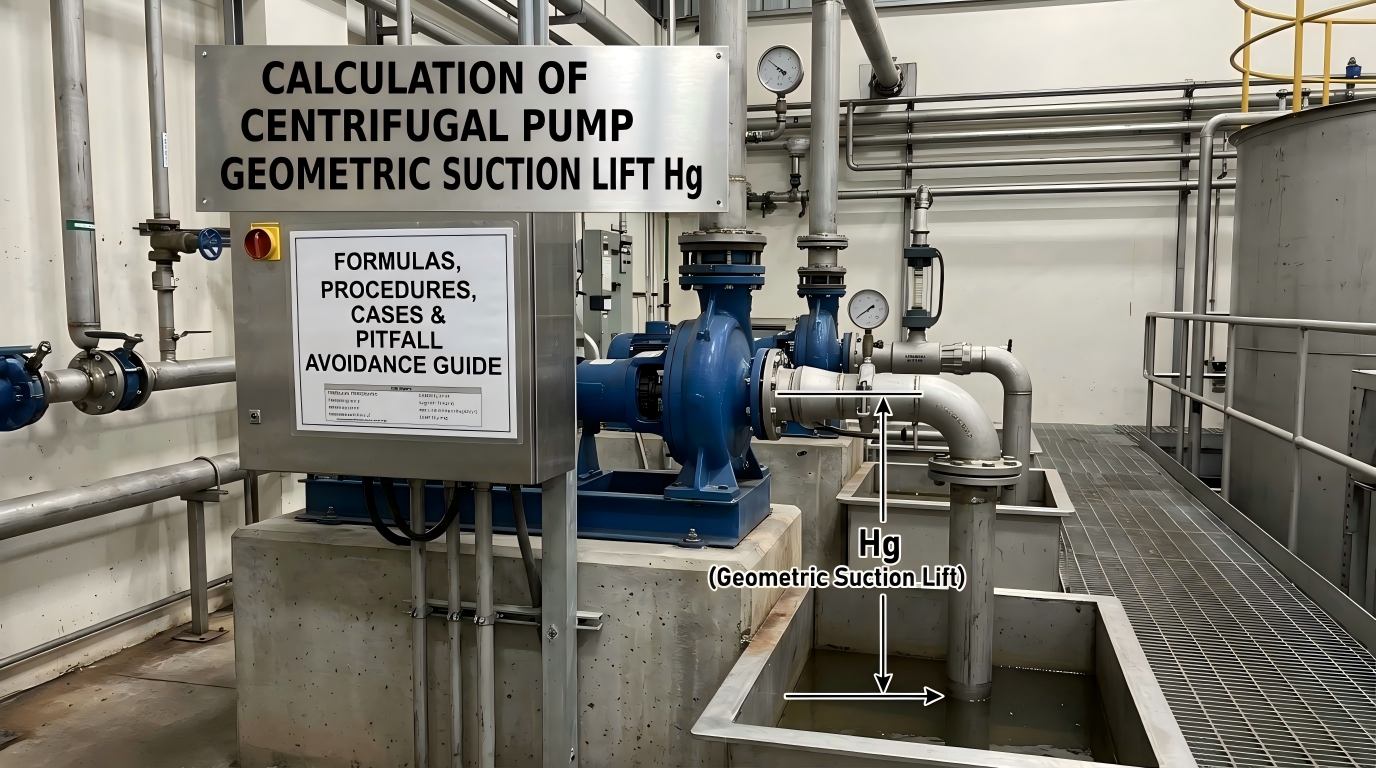

Lif sedutan geometri Hg pam emparan merujuk kepada perbezaan ketinggian menegak antara garis tengah pendesak pam dan permukaan cecair tangki sedutan, diukur dalam meter (m). Ia berfungsi sebagai parameter kawalan teras untuk menilai kapasiti sedutan cecair pam dan mencegah peronggaan.
Kriteria penghakiman pemasangan industri am:
Pendek kata, Hg tidak boleh sewenang-wenangnya ditetapkan sebagai dimensi pemasangan. Ia mesti diperoleh melalui pengiraan yang tepat dan pembetulan keadaan kerja, bertindak sebagai indeks mandatori untuk operasi pam yang selamat, jangka panjang dan stabil.
Pengiraan pam Hg bergantung pada dua parameter utama yang diukur oleh pengeluar pam, yang juga merupakan konsep yang paling mengelirukan untuk pemula.
Lif sedutan dibenarkan Hs merujuk kepada darjah vakum maksimum yang dibenarkan pada tekanan masuk pam p₁, yang secara langsung mencerminkan kapasiti sedutan cecair pam empar.
Peraturan utama: Nilai Hs tidak diperoleh daripada pengiraan teori; ia diukur secara eksperimen oleh pengeluar pam dan disenaraikan dalam katalog pam dan papan nama untuk rujukan kakitangan kejuruteraan.
Keadaan ujian standard yang ditentukan oleh pengilang: Nilai Hs standard ditentukur untuk 20°C air bersih di bawah tekanan atmosfera standard 1.013×10⁵ Pa. Sebaik sahaja ketinggian di tapak, suhu air atau medium yang dihantar berubah, penukaran keadaan kerja mesti dilakukan. Penggunaan terus parameter katalog akan membawa kepada ralat pengiraan yang teruk.
Kepala sedutan positif bersih Δh, juga dipanggil kepala sedutan positif bersih yang diperlukan NPSHr, kebanyakannya digunakan untuk mengira ketinggian pemasangan pam minyak dan pam industri berketepatan tinggi. Ia mewakili tahap vakum yang dibenarkan untuk sedutan cecair pam, iaitu ketinggian pemasangan muktamad yang dibenarkan bagi pam, dengan unit meter.
Selaras dengan parameter Hs, NPSHr yang disenaraikan dalam katalog diuji dengan air bersih 20°C sebagai medium. Pembetulan berasingan diperlukan apabila menyampaikan minyak, cecair kimia dan media khas lain.
Formula anggaran angkat sedutan ringkas untuk kegunaan kejuruteraan di tapak:
Angkat Sedutan = Lajur air tekanan atmosfera standard (10.33 m) − Diperlukan NPSHr Δh − Margin keselamatan (0.5 m)
Tekanan atmosfera standard boleh menyokong ketinggian saluran paip vakum 10.33 meter. Margin keselamatan 0.5 meter ialah piawaian industri yang diterima pakai secara meluas untuk mengelakkan peronggaan serta-merta yang disebabkan oleh keadaan kerja yang berubah-ubah.
Untuk kejuruteraan di tapak, formula dibahagikan kepada formula pengiraan tepat dan formula anggaran cepat berdasarkan jenis peralatan dan senario pengiraan, terpakai kepada semua pam air bersih, pam minyak dan pam kimia.
Hg = (Pa − Pv) / ρg − NPSHr − hw
Formula ini digunakan untuk pengiraan tepat untuk kebanyakan pam emparan dan merupakan formula pilihan untuk institut reka bentuk dan pasukan pembinaan.
Hg = Hs1 − hw
Hs1 bermaksud angkat sedutan yang dibenarkan dibetulkan untuk keadaan kerja sebenar; hw mewakili jumlah kehilangan kepala bagi saluran paip sedutan. Formula ini boleh digunakan secara langsung apabila kepala halaju diabaikan.
Hg = 10.33 − Δh − 0.5
Sesuai untuk pengesahan pantas di tapak, pemeriksaan peralatan dan reka bentuk skim awal untuk kecekapan masa.
Definisi Parameter:
Nilai Katalog Hs yang disediakan oleh pengilang hanya digunakan pada 20°C air bersih di bawah tekanan atmosfera standard. Penukaran adalah wajib apabila keadaan kerja di tapak berbeza, pautan di mana 90% kakitangan kejuruteraan melakukan kesilapan.
Hs1 = Hs + Ha − 10.33 − Hv + 0.24
Penukaran dua langkah diperlukan:
Langkah 1: Betulkan nilai katalog Hs dengan formula air bersih di atas untuk mendapatkan Hs1.
Langkah 2: Lakukan pembetulan sekunder pada Hs1 berdasarkan ciri ketumpatan, kelikatan dan pengewapan medium khas untuk mendapatkan daya angkat sedutan yang dibenarkan setara yang sepadan dengan medium, kemudian gantikan hasilnya ke dalam formula pengiraan Hg untuk mengelakkan kerosakan peralatan yang disebabkan oleh sisihan pengiraan.
Keadaan yang diberi: NPSHr Δh yang diperlukan pam emparan = 4.0 m, medium adalah air bersih di bawah keadaan kerja standard.
Proses pengiraan:
Angkat Sedutan = 10.33 − 4.0 − 0.5 = 5.83 m
Kesimpulan: Ketinggian pemasangan selamat pam ini mestilah lebih rendah daripada 5.83 m.
Keadaan yang diberi: Katalog angkat sedutan dibenarkan Hs = 5.7 m, jumlah rintangan saluran paip sedutan hw = 1.5 mH₂O, tekanan atmosfera tempatan = 9.81×10⁴ Pa, kepala halaju diabaikan. Kira angkat sedutan geometri yang dibenarkan untuk air bersih 20°C dan air panas 80°C masing-masing.
Tekanan atmosfera tempatan hampir dengan keadaan ujian standard pengeluar, jadi tiada pembetulan Hs diperlukan.
Hg = Hs − hw = 5.7 − 1.5 = 4.2 m
Kesimpulan: Untuk air bersih 20°C, ketinggian pemasangan pam tidak boleh melebihi 4.2 m untuk operasi yang selamat.
Pembetulan Hs adalah wajib untuk air bersuhu tinggi. Data jadual carian: Tekanan wap tepu 80°C air = 47.4 kPa, Hv yang sepadan = 4.83 mH₂O; tekanan atmosfera tempatan Ha ≈ 10 mH₂O.
Hs1 = 5.7 + 10 − 10.33 − 4.83 + 0.24 = 0.78 m
Gantikan Hs1 yang diperbetulkan untuk mengira ketinggian pemasangan:
Hg = Hs1 − hw = 0.78 − 1.5 = −0.72 m
Kesimpulan teras: Nilai Hg negatif bermakna pemasangan lif sedutan adalah dilarang di bawah keadaan kerja suhu tinggi ini; pemasangan sedutan banjir adalah wajib. Badan pam mestilah sekurang-kurangnya 0.72 m di bawah permukaan cecair tangki, jika tidak peronggaan teruk dan kehilangan sedutan akan berlaku.
Menguasai faktor teras ini membolehkan pengoptimuman pantas skim pemasangan dan pencegahan punca kerosakan peronggaan:
Penggunaan terus katalog asal katalog Hs dan parameter NPSHr tanpa pembetulan untuk ketinggian dan suhu air, yang membawa kepada keputusan pengiraan yang herot sepenuhnya.
Pengabaian kehilangan kepala saluran paip sedutan, bergantung semata-mata pada pengiraan teori, mengakibatkan ketinggian pemasangan sebenar yang berlebihan dan peronggaan pam.
Tiada margin keselamatan dikhaskan, pemasangan pada nilai had yang dikira. Peronggaan berlaku serta-merta selepas penskalaan saluran paip atau turun naik keadaan kerja.
Pemasangan lif sedutan paksa untuk media suhu tinggi dan aplikasi altitud tinggi, mengabaikan keperluan sedutan banjir yang ditunjukkan oleh nilai Hg negatif.
Penggunaan terus formula air bersih pada minyak dan media kimia tanpa pembetulan medium sekunder.
Hg negatif bermakna pam tidak boleh menarik cecair melalui pemasangan lif sedutan. Susun atur sedutan yang dibanjiri diperlukan, dengan garis tengah masuk pam diletakkan di bawah permukaan cecair tangki sedutan untuk menghapuskan risiko pengambilan udara dan peronggaan sepenuhnya. Susun atur ini digunakan secara meluas untuk air suhu tinggi, pengangkut cecair kimia dan aplikasi altitud tinggi.
Nilai Katalog Hs ialah data percubaan yang ditentukur hanya untuk 20°C air bersih di bawah tekanan atmosfera standard. Sebarang variasi dalam ketinggian di tapak, suhu air atau medium yang dihantar mengubah tekanan wap cecair dan tekanan atmosfera, yang mewajibkan penukaran keadaan kerja sebelum Hs boleh digunakan untuk pengiraan.
NPSHr Δh yang diperlukan yang lebih besar sepadan dengan prestasi anti-peronggaan yang lebih lemah dan ketinggian pemasangan yang dibenarkan yang lebih rendah. NPSHr yang lebih kecil memberikan kapasiti sedutan cecair yang lebih baik dan ketinggian pemasangan yang lebih tinggi yang dibenarkan.
Ketidakpastian di tapak termasuk turun naik suhu air, penskalaan saluran paip, variasi aliran dan sisihan tekanan. Margin keselamatan 0.5 m yang dikhaskan menghalang peronggaan serta-merta dan memastikan operasi peralatan yang stabil jangka panjang.
Pengiraan lif sedutan geometri pam empar Hg berpusat pada dua parameter teras: lif sedutan dibenarkan Hs dan NPSHr Δh yang diperlukan. Anggaran pantas berfungsi untuk keadaan kerja standard, manakala pembetulan untuk suhu air, ketinggian dan sederhana adalah wajib untuk senario bukan standard. Nilai positif atau negatif Hg secara langsung menentukan sama ada lif sedutan atau pemasangan sedutan banjir diguna pakai, berfungsi sebagai kunci untuk mengelakkan peronggaan pam, bunyi yang tidak normal, output air yang tidak mencukupi dan kerosakan pendesak. Untuk aplikasi kejuruteraan, penggunaan terus parameter katalog yang tidak diperbetulkan dan pemasangan pada nilai had teori adalah dilarang sama sekali. Pengiraan tepat dengan pembetulan keadaan kerja di tapak dan margin keselamatan terpelihara diperlukan untuk menjamin operasi pam yang cekap, stabil dan jangka panjang.
-
