Panduan Komprehensif ke Pam Sentrifugal Horizontal ISG Vertikal Vertikal

Dalam bidang pengangkutan cecair perindustrian, pam sentrifugal menegak ISG dan pam empar mendatar ISW telah menjadi pilihan arus perdana untuk pelbagai senario aplikasi kerana kelebihan struktur mereka yang unik dan kebolehsuaian senario yang tepat. Walau bagaimanapun, apabila menghadapi keadaan kerja tertentu, mencapai pemilihan model yang tepat adalah cabaran profesional. Sebagai pasukan kejuruteraanTeffiko, kami sedar bahawa tidak ada model pam yang benar -benar optimum, hanya penyelesaian yang paling sesuai. Artikel ini akan menjalankan perbandingan komprehensif antara pam empar ISG dan ISW ​​dari empat dimensi utama: reka bentuk struktur, ciri -ciri prestasi, senario yang berkenaan, dan pemasangan & penyelenggaraan. Ia juga akan berkongsi pengalaman praktikal Teffiko dalam pemilihan model untuk membantu anda membuat keputusan yang tepat.

Jadual Kandungan

1. Reka bentuk struktur

2. Ciri -ciri prestasi

3. Skenario yang boleh digunakan

4.Stallation and penyelenggaraan

I. Perbandingan reka bentuk struktur antara pam empar menegak ISG dan pam empar mendatar ISW

Perbezaan teras antara pam empar menegak ISG dan pam empar mendatar ISW bermula dengan reka bentuk struktur mereka. Ini secara langsung menentukan pekerjaan ruang, kaedah pemasangan dan logik penyesuaian saluran paip, menjadikannya faktor utama untuk dipertimbangkan semasa pemilihan model.

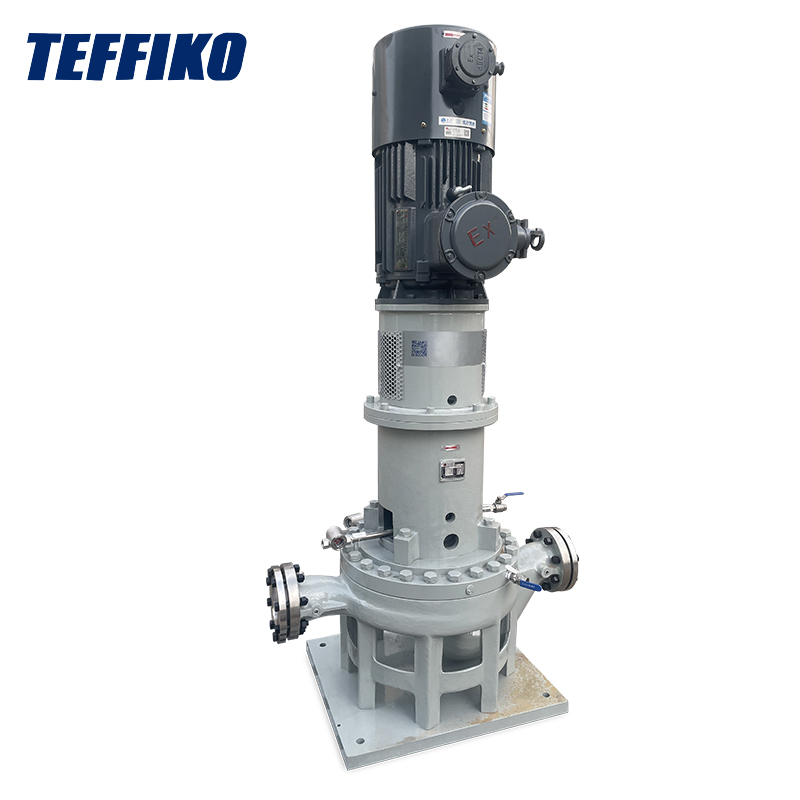

(I) pam empar menegak ISG: susun atur menegak untuk penjimatan ruang

Pam menegak ISG mengamalkan struktur menegak bersepadu, dengan aci pamnya berserenjang ke tanah. Ia mempunyai ketinggian keseluruhan yang agak tinggi tetapi kawasan lantai kecil. Air masuk dan saluran airnya direka bentuk secara fleksibel, membolehkan integrasi langsung ke dalam sistem saluran paip tanpa memerlukan asas tambahan. Ini menjadikannya sangat sesuai untuk senario ruang sempit, seperti bilik peralatan bekalan air menengah di bangunan bertingkat tinggi atau barisan pengeluaran padat.

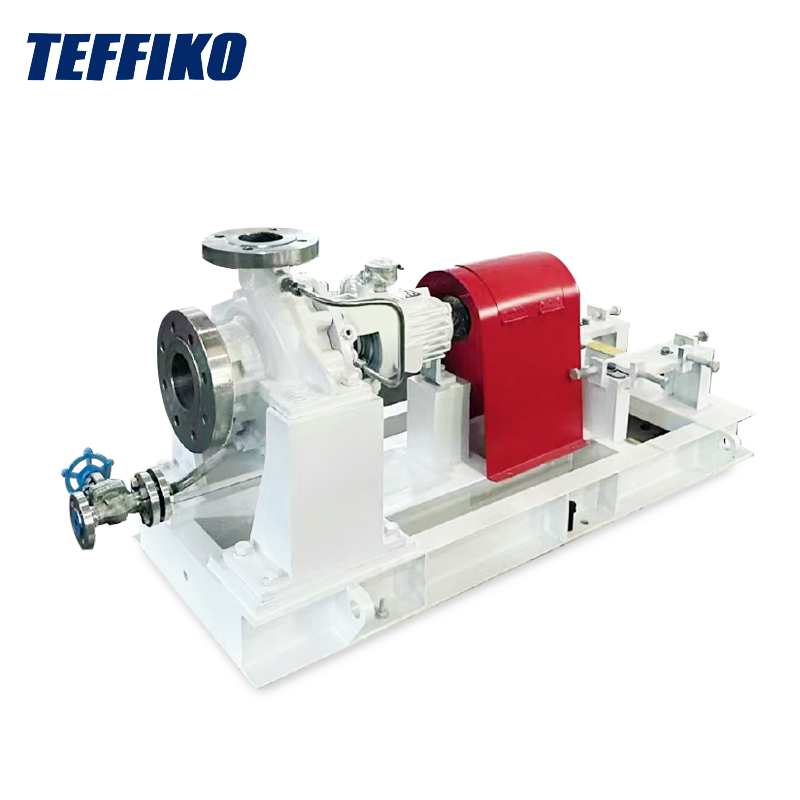

(Ii) pam empar mendatar ISW: susun atur mendatar untuk kestabilan yang tinggi

Pam Horizontal ISW mempunyai struktur di mana badan motor dan pam adalah sepaksi mendatar, dengan aci pam selari ke tanah dan memerlukan penetapan melalui asas. Inlet dan outletnya terletak pada garis mendatar yang sama, memudahkan sambungan langsung dengan saluran paip mendatar dan mengurangkan kehilangan rintangan. Struktur ini mempunyai pusat graviti yang rendah dan memastikan operasi yang stabil, menjadikannya sesuai untuk senario dengan ruang tanah yang mencukupi, seperti bengkel besar atau loji air perbandaran, di mana operasi penyelenggaraan mudah.

Ii. Perbandingan Ciri -ciri Prestasi: Penggunaan Tenaga, Ketua, dan Rintangan Peronggaan

Di luar perbezaan struktur, variasi prestasi antara kedua -dua kesan kecekapan operasi secara langsung dan keadaan kerja yang berkenaan. Ini amat jelas dalam kesesuaian mereka mengenai penggunaan tenaga, pelbagai kepala, dan rintangan peronggaan.

(I) penggunaan tenaga dan kecekapan

Dari segi kecekapan hidraulik, kedua -dua pam empar ISG dan ISW ​​mengguna pakai reka bentuk model hidraulik maju. Selepas mengoptimumkan saluran aliran pendesak, kecekapan mereka di bawah keadaan kerja yang dinilai agak dekat, biasanya antara 75% hingga 85%. Walau bagaimanapun, perbezaan muncul dalam senario operasi beban-beban:

• Pam empar mendatar ISW mempunyai saluran aliran badan pam yang lembut, yang membawa kepada penurunan kecekapan yang lebih kecil ketika beroperasi di luar aliran yang diberi nilai. Ia lebih sesuai untuk senario dengan turun naik aliran besar.
• Pam sentrifugal menegak ISG mengekalkan kecekapan yang stabil di bawah aliran yang diberi nilai tetapi mengalami pengurangan kecekapan yang lebih cepat apabila aliran berubah -ubah. Ia lebih sesuai untuk senario dengan keperluan aliran berterusan.

Dari segi penggunaan tenaga:

• Pam ISG menggunakan kurang tenaga di bawah aliran rendah, keadaan kerja tinggi.
• Pam ISW memberikan kecekapan tenaga yang lebih baik dalam aplikasi aliran tinggi, rendah.

(Ii) julat kepala

• Julat kepala pam empar menegak ISG biasanya 5m-125m, menjadikannya lebih mahir dalam memenuhi keperluan pengangkutan "kepala tinggi, rendah". Aci pam berstruktur menegaknya memaksa lebih merata; Apabila beroperasi di kepala yang tinggi, penghantaran daya sentrifugal pendesak lebih stabil, dan sisihan aci yang disebabkan oleh tekanan yang berlebihan kurang berkemungkinan berlaku. Oleh itu, ia sering digunakan dalam senario seperti bekalan air bangunan bertingkat tinggi dan air suapan dandang.
• Julat kepala pam empar mendatar ISW memberi tumpuan lebih kepada "kepala sederhana rendah, aliran tinggi," umumnya dari 3m-80m. Struktur mendatarnya dapat menyesuaikan diri dengan pengangkutan stabil media aliran besar dan mengelakkan daya paksi yang berlebihan yang disebabkan oleh kepala yang tinggi. Ia sesuai untuk senario dengan keperluan kepala yang rendah tetapi tuntutan aliran yang tinggi, seperti penghantaran air rangkaian perbandaran, air beredar perindustrian, dan pengairan pertanian.

(Iii) rintangan peronggaan: ISW mempunyai kelebihan

Kepala sedutan positif bersih (NPSH) dari pam mendatar ISW biasanya 0.5m-1.5m lebih rendah daripada pam ISG. Reka bentuk pelabuhan sedutannya lebih dioptimumkan, menjadikannya kurang terdedah kepada peronggaan apabila mengangkut media yang mudah menguap atau di bawah rintangan sedutan yang tinggi. Pam menegak ISG, sebaliknya, lebih sesuai untuk majlis -majlis dengan keadaan sedutan yang baik dan saluran paip pendek.

Iii. Perbandingan senario yang berkenaan: Pencocokan atas permintaan adalah kunci

(I) Pam empar menegak ISG: Pilihan pertama untuk ruang sempit dan senario kepala tinggi

• Bekalan air sekunder di bangunan bertingkat tinggi: penduduk bertingkat tinggi memerlukan tekanan air yang agak tinggi, dan bilik peralatan biasanya terletak di bumbung atau di ruang bawah tanah dengan ruang sempit. Pam empar menegak ISG sempurna sesuai dengan senario ini dengan kelebihannya di kawasan lantai kecil dan kepala yang tinggi.
• Menyokong peralatan perindustrian kecil: seperti sistem penyejukan untuk alat mesin CNC dan sistem air suapan untuk dandang kecil. Senario ini mempunyai permintaan aliran yang stabil dan ruang pemasangan yang terhad, dan pam ISG boleh diintegrasikan ke dalam saluran paip untuk menjimatkan ruang.
• Peredaran air di premis komersial: termasuk peredaran air penyejuk untuk penghawa dingin pusat di hotel dan sistem bekalan air api di pusat membeli -belah. Struktur menegak pam ISG memudahkan sambungan dengan saluran paip di siling atau di sudut, tanpa menjejaskan susun atur dalaman.

(Ii) pam empar mendatar ISW: pilihan utama untuk senario ruang besar dan aliran tinggi

• Rawatan Air Perbandaran: termasuk penggunaan semula air yang ditebus dalam loji rawatan kumbahan dan penghantaran rangkaian paip di dalam kerja air. Senario ini mempunyai permintaan aliran yang besar dan ruang tanah yang mencukupi, dan susun atur mendatar pam ISW membolehkan pemasangan batch dan penyelenggaraan berpusat.
• Pengeluaran perindustrian berskala besar: seperti pengangkutan bahan mentah dalam perusahaan kimia dan penyejukan sistem air yang beredar dalam tumbuhan metalurgi. Senario ini mempunyai turun naik aliran yang besar dan memerlukan rintangan peronggaan, dan pam ISW mempunyai kestabilan dan kesesuaian yang lebih baik untuk memenuhi keperluan ini.
• Pengairan pertanian dan sivil: termasuk pengairan tanah dan perubahan air di kolam ikan besar. Senario ini mempunyai permintaan kepala yang rendah tetapi permintaan aliran yang besar, dan ciri-ciri pam ISW mengenai penggunaan tenaga yang rendah dan penyelenggaraan mudah dapat mengurangkan kos operasi jangka panjang.

Iv. Perbandingan pemasangan dan penyelenggaraan

Kesukaran pemasangan dan kos penyelenggaraan adalah faktor yang tidak boleh diabaikan semasa penggunaan jangka panjang. Perbezaan antara kedua -dua dimensi ini secara langsung mempengaruhi kecekapan operasi pada peringkat kemudian.

(I) Pemasangan

• Untuk pam empar menegak ISG: Tiada asas berasingan diperlukan untuk pemasangan. Ia hanya perlu menyambungkan bebibir badan pam ke flange saluran paip dan menetapkan kaki pam dengan bolt pengembangan. Satu orang boleh melengkapkan pemasangan satu peralatan dalam masa setengah hari, menjadikannya sangat sesuai untuk projek pengubahsuaian tapak yang ada. Walau bagaimanapun, perlu diingatkan bahawa struktur menegaknya mempunyai keperluan yang tinggi untuk pemasangan perpendicularity. Jika kecondongan aci pam melebihi 0.1mm/m, ia akan mudah membawa kepada memakai galas dipercepatkan.
• Untuk pam empar mendatar ISW: Ia perlu terlebih dahulu mencurahkan asas konkrit atau memasang kurungan keluli untuk memastikan ralat peringkat asas tidak melebihi 0.2mm/m. Kemudian selesaikan badan pam di pangkalan dan akhirnya sambungkan saluran paip. Kitaran pemasangan adalah kira-kira 1-2 hari, menjadikannya lebih sesuai untuk perancangan awal projek pembinaan baru. Walau bagaimanapun, susun atur mendatarnya mempunyai toleransi kesalahan yang lebih tinggi untuk kebosanan yayasan, dan penyelesaian tanah yang sedikit tidak akan mudah menjejaskan operasi peralatan.

(Ii) Penyelenggaraan

Pam empar mendatar ISW lebih mudah untuk penyelenggaraan: kerana pengedaran mendatar motor dan badan pam, semasa pembongkaran, ia hanya perlu mengeluarkan perisai gandingan dan melonggarkan bolt penyambung untuk memisahkan motor dari badan pam. Apabila menggantikan bahagian -bahagian yang terdedah seperti pendesak dan anjing laut, tidak perlu memindahkan saluran paip. Kakitangan penyelenggaraan boleh beroperasi di atas tanah, yang sangat selamat. Sebagai contoh, apabila kebocoran meterai, kakitangan penyelenggaraan tidak perlu mendaki tinggi dan dapat menyelesaikan penggantian dalam masa 1-2 jam.

Untuk pam empar menegak ISG, kerana motor terletak di bahagian atas, semasa penyelenggaraan, perlu terlebih dahulu mengeluarkan pendawaian motor dan membetulkan bolt, dan angkat motor untuk mengakses komponen dalaman badan pam. Jika ia dipasang di ruang sempit atau bilik peralatan bertingkat tinggi, perlu menggunakan peralatan kren atau mengangkat, menghasilkan kitaran penyelenggaraan yang panjang dan kos yang tinggi. Oleh itu, untuk senario yang mempunyai keperluan yang tinggi untuk kemudahan penyelenggaraan (seperti stesen pam tanpa pengawasan), pam empar mendatar ISW lebih disyorkan.

V. Ringkasan Pemilihan: Penghakiman cepat 3 langkah

• Semak ruang: Pilih pam menegak ISG untuk ruang sempit, dan pam mendatar ISW untuk ruang tanah yang mencukupi.
• Semak keadaan kerja: Pilih pam ISG untuk keperluan tinggi dan aliran rendah, dan pam ISW untuk kepala rendah dan keperluan aliran tinggi.
• Semak keperluan penyelenggaraan: Pilih pam ISW untuk operasi tanpa pengawasan dan penyelenggaraan yang mudah; Pilih pam ISG untuk senario dengan selang penyelenggaraan yang panjang dan ruang terhad.

Kesimpulan

Pam empar menegak ISG dan pam empar mendatar ISW masing -masing mempunyai kelebihan mereka sendiri, dan teras pemilihan terletak pada "penyesuaian" -unit dengan ruang, keadaan kerja, dan keperluan penyelenggaraan. Sekiranya anda masih tidak pasti memilih model pam optimum untuk keadaan kerja khusus anda,TeffikoPasukan profesional boleh menyediakan konsultasi pemilihan percuma. Kami mempunyai pengalaman aplikasi yang kaya dan boleh mengesyorkan penyelesaian yang paling sesuai dan cekap berdasarkan parameter khusus anda (seperti kadar aliran, kepala, ciri-ciri sederhana, persekitaran pemasangan, dan lain-lain), memastikan operasi stabil dan cekap tenaga sistem bendalir anda.
