Apakah itu Kepala Sedutan Positif Bersih (NPSH)?

2026-03-09 0 Tinggalkan saya mesej

Jika anda mengendalikan atau mereka bentuk apam emparsistem, NPSH (Kepala Sedutan Positif Bersih) ialah istilah yang tidak boleh anda elakkan. Ia bukan hanya parameter fizikal, tetapi garis pemisah kritikal yang menentukan sama ada pam anda akan berjalan lancar selama beberapa dekad atau dibatalkan akibat peronggaan dalam beberapa bulan sahaja.

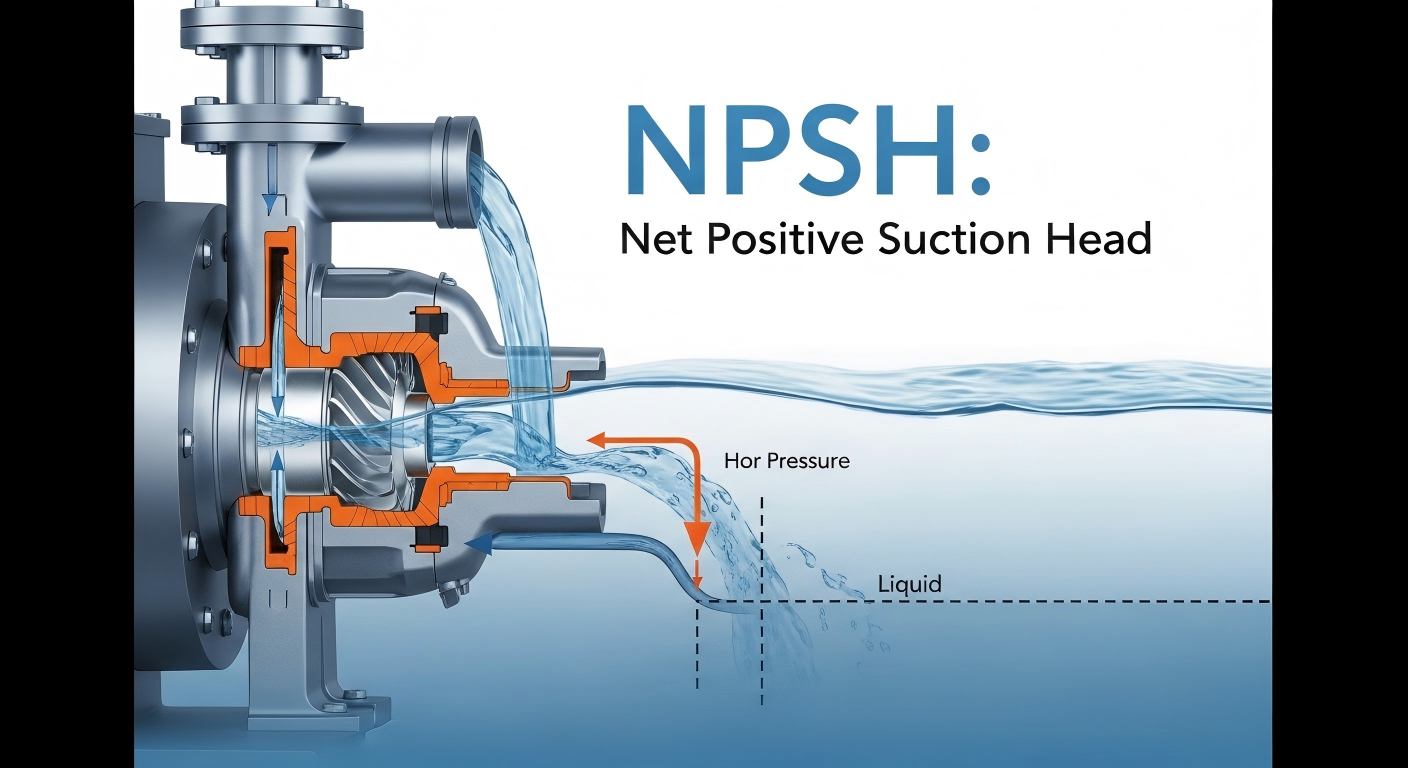

What is Net Positive Suction Head (NPSH)?

I. Definisi Teras NPSH

NPSH merujuk kepada tenaga tekanan lebihan berkesan yang sebenarnya dimiliki oleh cecair pada salur masuk pam emparan. Fungsi terasnya adalah untuk mengatasi rintangan aliran dan mencegah pengewapan cecair, dan ia biasanya diukur dalam meter lajur air (m) atau kaki lajur cecair (ft).

Apabila pam emparan sedang beroperasi, zon tekanan rendah terbentuk di salur masuk pendesak disebabkan oleh aliran bendalir berkelajuan tinggi. Jika tekanan di sini turun di bawah tekanan wap tepu cecair, cecair akan mengewap serta-merta, menghasilkan sejumlah besar gelembung wap. Apabila gelembung mengalir bersama bendalir ke dalam zon tekanan tinggi pendesak, ia runtuh dan meletup dengan cepat. Fenomena ini dikenali sebagai peronggaan - mod kegagalan pam emparan yang paling merosakkan. Kewujudan NPSH adalah untuk menahan garis bawah tekanan dan mengelakkan peronggaan daripada berlaku.

II. Dua Sisi NPSH: NPSHA lwn. NPSHR

Mengelirukan kedua-dua konsep ini adalah punca nombor satu pemilihan yang salah dalam tapak kejuruteraan dan carian Google. Untuk memastikan keselamatan pam, hubungan mereka mesti difahami dengan jelas.

1. NPSH (NPSHA) tersedia

Berapa banyak tenaga yang sebenarnya boleh disediakan oleh sistem?

NPSHA ditentukan sepenuhnya oleh keadaan pemasangan anda dan tiada kaitan dengan jenama pam. Ia bergantung kepada faktor berikut:

Ketinggian aras cecair: Ketinggian permukaan cecair tangki simpanan berbanding garis tengah pam (positif untuk sedutan banjir, negatif untuk sedutan angkat).
Tekanan permukaan: Sama ada tangki simpanan terbuka kepada tekanan atmosfera atau tertutup dan bertekanan.
Geseran saluran paip: Kehilangan rintangan yang disebabkan oleh panjang saluran paip sedutan, siku dan injap.
Suhu cecair: Perkara utama! Semakin tinggi suhu, semakin mudah cecair mengewap, dan semakin rendah NPSHA.

2. NPSH yang diperlukan (NPSHR)

Berapa banyak tenaga yang digunakan oleh pam itu sendiri?

NPSHR ialah ciri sedia ada pam, ditentukan oleh pengilang melalui ujian yang ketat dan ditandakan pada lengkung prestasi pam. Ia mewakili penggunaan tenaga yang diperlukan untuk cecair mengalir dari salur masuk pam ke titik tekanan minimum di dalam pendesak.

Kesan kadar aliran: Semakin tinggi kadar aliran, semakin cepat halaju aliran, semakin besar penurunan tekanan, dan NPSHR biasanya lebih tinggi.
Impak reka bentuk: Model hidraulik yang sangat baik (seperti reka bentuk sedutan berganda) boleh mengurangkan NPSHR dengan ketara.

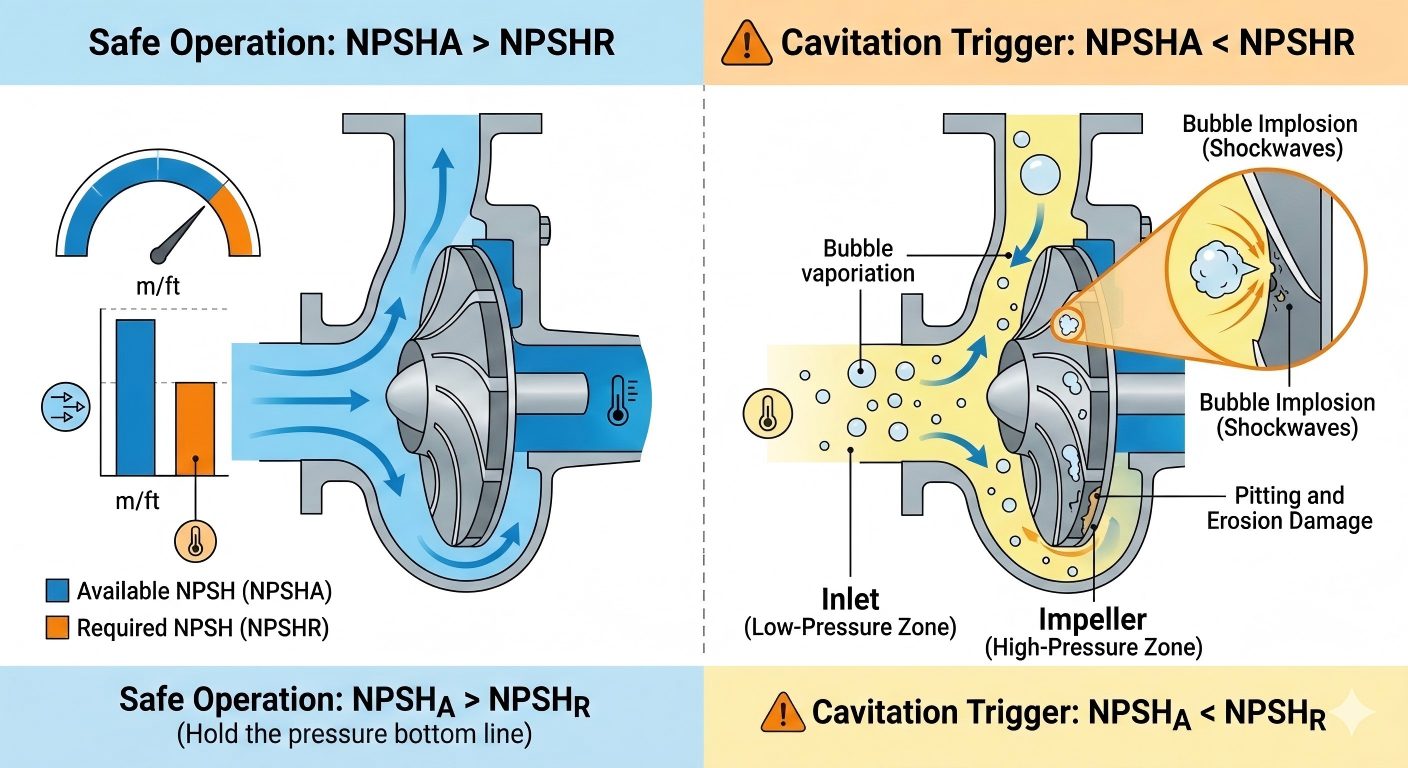

NPSHA VS HPSHR

III. Peronggaan: Bahaya maut akibat NPSH yang tidak mencukupi

Apabila NPSHa < NPSHR, tekanan masuk pam adalah lebih rendah daripada tekanan wap cecair, dan peronggaan berlaku secara berperingkat, akhirnya menyebabkan kerosakan peralatan yang tidak dapat dipulihkan.

1. Proses Kejadian Peronggaan

Pembentukan zon tekanan rendah: Tekanan salur masuk pam menurun dengan mendadak, cecair mendidih serta-merta, menghasilkan sejumlah besar gelembung wap kecil.
Letupan gelembung: Apabila gelembung mengalir ke dalam zon tekanan tinggi pendesak, ia runtuh dan meletup dengan cepat, menghasilkan gelombang kejutan intensiti tinggi tempatan.
Pengumpulan kerosakan: Berjuta-juta letupan mikroskopik bertindak secara berterusan, secara beransur-ansur merosakkan komponen teras badan pam.

2. Lima Akibat Teruk Yang Disebabkan Oleh Peronggaan

Jenis Bahaya	Manifestasi Khusus	Skop Kesan
Kerosakan komponen	Lubang dan rongga pada pendesak dan selongsong pam, kelesuan dan penembusan logam, mengurangkan kekuatan struktur	Komponen aliran teras, secara langsung memendekkan hayat perkhidmatan pam
Kemerosotan prestasi	Penurunan ketara dalam kadar aliran dan kepala, pengurangan mendadak dalam kecekapan hidraulik, peningkatan yang tidak normal dalam penggunaan tenaga	Kecekapan keseluruhan sistem pengepaman, kegagalan untuk memenuhi keperluan proses
Bunyi dan getaran yang tidak normal	Badan pam mengeluarkan bunyi luar biasa yang unik seperti "kerikil bergolek" atau "kesan marmar", dengan getaran yang teruk	Komponen tambahan seperti galas, gandingan dan pengedap, mencetuskan kegagalan sekunder
Kegagalan meterai	Peningkatan getaran dan turun naik suhu membawa kepada pengurangan mendadak dalam hayat perkhidmatan pengedap mekanikal (cth., pengedap belos elastomer spring tunggal RS60A)	Kebocoran kedap aci, tumpahan sederhana, potensi bahaya keselamatan yang meningkat
Penutupan teruk	Terlalu panas setempat menyebabkan pengewapan kilat cecair, akhirnya membawa kepada sawan pam dan keletihan motor	Mengikis keseluruhan peralatan, masa henti pengeluaran dan kerugian ekonomi

IV. Panduan Praktikal: Cara Meningkatkan NPSHa dan Mengelakkan Risiko Peronggaan

Dalam keadaan kerja di tapak, NPSHa boleh dilaraskan melalui pengoptimuman sistem. Arahan pengoptimuman teras adalah seperti berikut, yang boleh dilaksanakan mengikut senario sebenar:

Optimumkan kedudukan pemasangan: Turunkan ketinggian pemasangan pam, utamakan mod pemasangan sedutan banjir untuk terus meningkatkan kepala tekanan statik masuk.
Memudahkan saluran paip sedutan: Memendekkan panjang saluran paip sedutan, mengurangkan komponen rintangan tempatan seperti siku dan injap, meningkatkan diameter paip sedutan, dan menurunkan halaju aliran bendalir dan kehilangan geseran.
Naikkan paras cecair masuk: Tingkatkan ketinggian paras cecair pada bahagian sedutan untuk meningkatkan tekanan statik yang berkesan dan menguatkan bekalan tekanan masuk.
Kawal keadaan sederhana: Turunkan suhu media suhu tinggi untuk mengurangkan tekanan wap; atau pilih jenis pam kalis peronggaan yang sesuai untuk medium.
Pemilihan jenis yang tepat dan padanan: Utamakan pam empar dengan nilai NPSHR yang lebih rendah untuk mengurangkan risiko peronggaan daripada sumber dan menyesuaikan diri dengan keadaan kerja yang kompleks.

Kesimpulan: Biarkan Data Menjaga Aset Anda

Apakah itu Kepala Sedutan Positif Bersih (NPSH)? Ia adalah garis pemisah antara operasi cekap dan kegagalan bencana.

Jangan tunggu sehingga anda mendengar bunyi "batu mengepam" untuk bertindak.Teffikokomited untuk menyediakan anda dengan penyelesaian cecair yang bukan sahaja memenuhi piawaian tetapi juga melebihi jangkaan. Daripada analisis keadaan kerja yang tepat kepada pembuatan pam yang cemerlang, kami menyepadukan usaha muktamad NPSH ke dalam setiap peralatan, memastikan sistem anda beroperasi dengan cekap dalam senyap dan bebas daripada masalah peronggaan.
