Prinsip kerja pam pemacu magnet

A pam pemacu magnetadalah peranti pemindahan bendalir bebas kebocoran yang menggunakan gandingan magnet untuk menghantar kuasa. Prinsip kerja berdasarkan kesan gandingan magnet medan magnet dan hidrodinamik pam sentrifugal, menyedari kombinasi organik penghantaran kuasa dan pemindahan bendalir.

I. Komposisi struktur teras dan fungsi komponen

1. Struktur teras

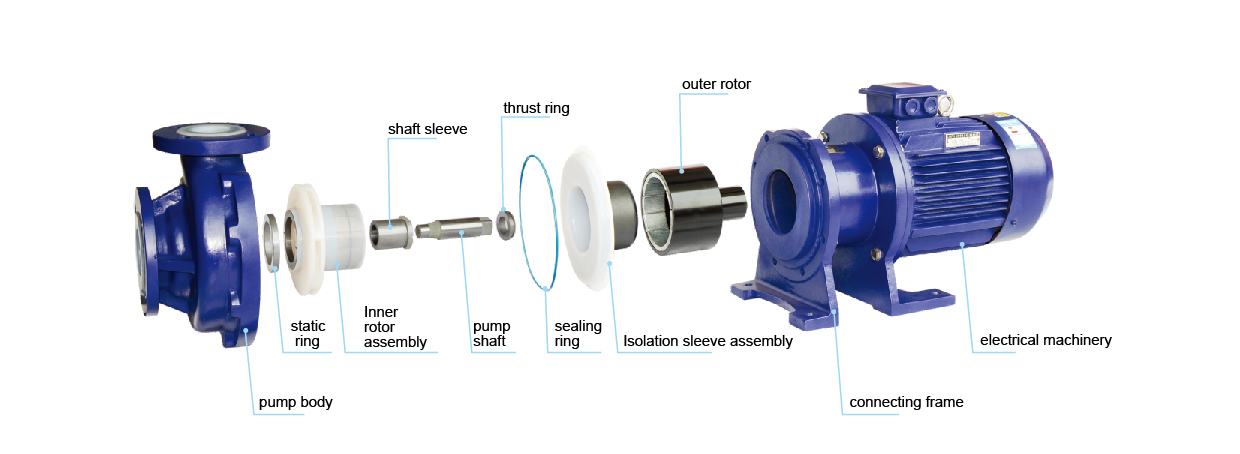

Pam pemacu magnet terutamanya terdiri daripada komponen teras seperti motor pemacu, pemutar magnet luar, pemutar magnet dalaman, lengan pengasingan, pendesak, dan badan pam.

2. Fungsi komponen

• Motor pemacu berfungsi sebagai sumber kuasa untuk menyediakan kuasa putaran.
• Rotor magnet luar dihubungkan dengan tegar ke aci output motor dan berputar serentak dengan motor.
• Rotor magnet dalaman disambungkan ke pendesak dan dipasang di dalam ruang bendalir di dalam badan pam.
• Lengan pengasingan, yang diperbuat daripada bahan bukan magnetik, sepenuhnya memisahkan pemutar magnet luar dari pemutar magnet dalaman di ruang fizikal, membentuk ruang cecair yang ketat dan ruang penghantaran kuasa.

Ii. Proses penghantaran kuasa melalui gandingan magnetik

Apabila motor bermula, pemutar magnet luar mula berputar, dan magnet kekal yang tertanam di permukaannya menghasilkan medan magnet berputar. Oleh kerana lengan pengasingan diperbuat daripada bahan bukan magnetik, medan magnet dapat menembusi lengan yang tidak terjejas dan bertindak pada pemutar magnet dalaman. Magnet kekal pada permukaan pemutar magnet dalaman didorong oleh tork magnet di bawah pengaruh medan magnet berputar, membentuk putaran segerak dengan pemutar magnet luar. Kaedah penghantaran kuasa tanpa sentuh ini sepenuhnya menghapuskan risiko kebocoran yang disebabkan oleh sambungan aci mekanikal langsung dalam pam tradisional.

Iii. Mekanisme pemindahan cecair berdasarkan daya sentrifugal

Proses pemindahan bendalir mengikuti prinsip asas pam sentrifugal. Impeller, berputar serentak dengan pemutar magnet dalaman, mengerahkan daya sentrifugal pada cecair melalui bilahnya, membolehkan cecair untuk mendapatkan tenaga kinetik. Di bawah tindakan daya sentrifugal, bendalir dilemparkan dari pusat pendesak ke tepi dan memasuki saluran aliran berbentuk volute badan pam. Saluran aliran berbentuk volut secara beransur-ansur menukarkan tenaga kinetik bendalir ke dalam tenaga tekanan statik, yang membolehkan cecair diangkut di sepanjang saluran paip outlet di bawah tekanan. Sementara itu, kawasan tekanan rendah dibentuk di tengah pendesak apabila bendalir dibuang. Di bawah tindakan perbezaan tekanan antara tekanan sistem luaran dan tekanan dalaman pam, cecair baru terus memasuki pusat pendesak, mencapai pemindahan berterusan.

Iv. Peranan dan Keperluan Prestasi Utama Lengan Pengasingan

Lengan pengasingan memainkan peranan penting dalam keseluruhan proses kerja. Ia bukan sahaja menghalang saluran hubungan antara cecair dan persekitaran luaran untuk mengelakkan kebocoran sederhana tetapi juga menahan tekanan cecair di dalam pam dan daya medan magnet antara rotor magnet dalaman dan luaran. Kekuatan struktur dan prestasi bahan secara langsung mempengaruhi prestasi pengedap keseluruhan dan kestabilan operasi pam.

V. Kelebihan komprehensif mengenai prinsip kerja

Ringkasnya, pam pemacu magnet mencapai penghantaran kuasa tanpa sentuh melalui gandingan magnet, pemindahan cecair lengkap berdasarkan prinsip daya sentrifugal, dan menghapuskan risiko kebocoran melalui kesan pengedap lengan pengasingan, membentuk penyelesaian pemindahan cecair yang cekap, selamat, dan mesra alam. Mekanisme kerja bersepadu ini memberikan nilai aplikasi yang tidak dapat digantikan dalam pelbagai senario perindustrian.

Teffikotelah mengkhususkan diri dalam bidang pam pemacu magnet selama bertahun -tahun. Pam pemacu magnet yang dihasilkan olehTeffikoExcel dalam prestasi pengedap, kestabilan, dan kecekapan. Memilih Teffiko bermaksud memilih rakan kongsi pemindahan cecair yang boleh dipercayai yang dibina atas prinsip saintifik, memastikan pengeluaran perindustrian beroperasi dengan keselamatan dan kecekapan.
