Analisis komponen struktur teras pam sentrifugal

Teffiko, jenama yang sangat dihormati dalam industri ini, sentiasa didedikasikan untuk penerokaan dan inovasi mendalam dalam bidang pam sentrifugal. Di sektor perindustrian, pam empar adalah cecair penting - menyampaikan peralatan, digunakan secara meluas dalam pelbagai industri. Operasi yang boleh dipercayai bergantung kepada beberapa komponen struktur utama.

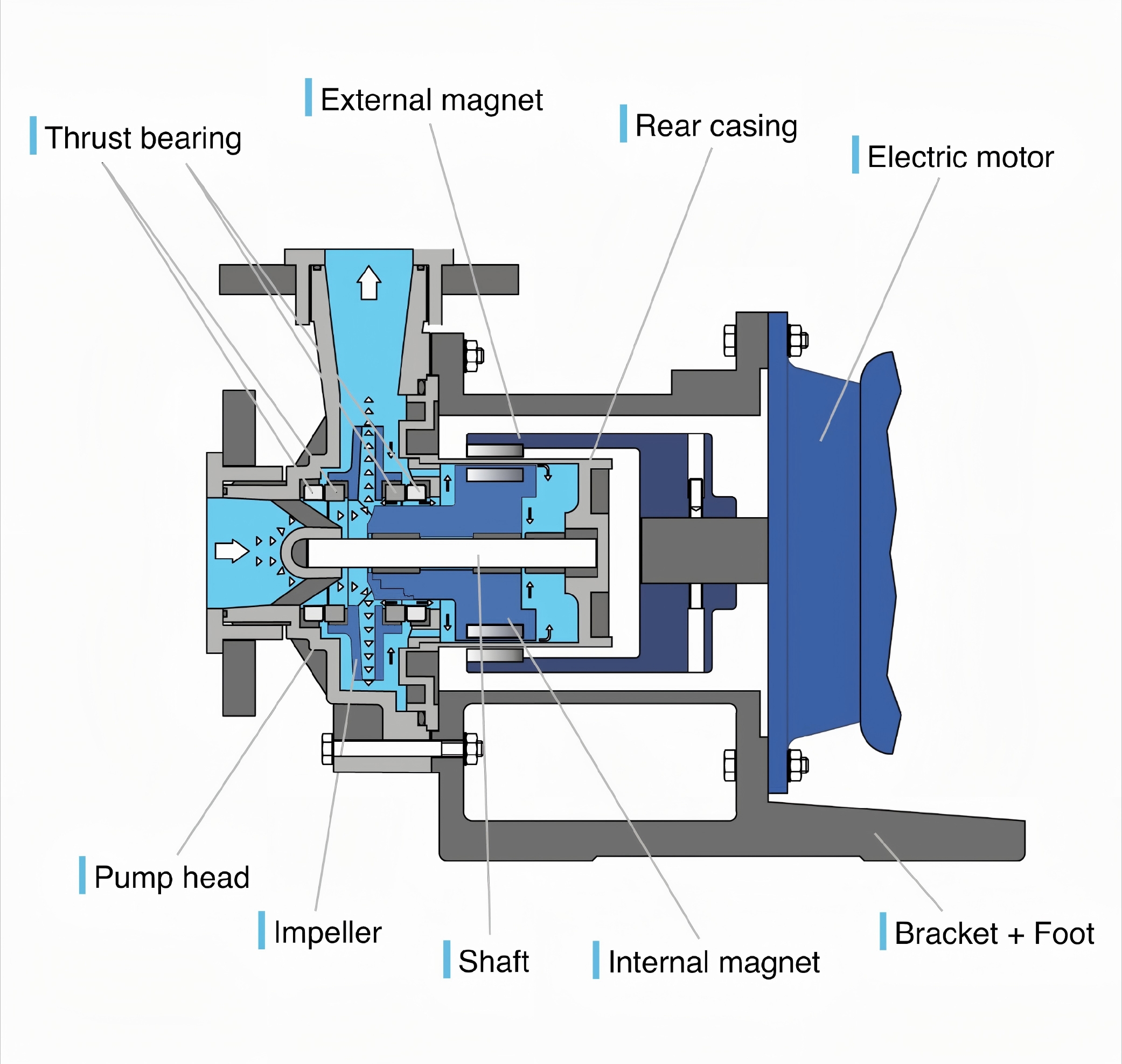

Impeller: Sumber Kuasa

Impeller adalah komponen teras pam empar, sama seperti enjin kereta. Ia terdiri daripada pelbagai bilah melengkung, biasanya dengan reka bentuk yang melengkung ke belakang, dan sudut bilah berkisar dari 30 ° hingga 40 °. Struktur ini dapat mengoptimumkan kecekapan pam. Apabila pendesak berputar pada kelajuan tinggi, bilahnya mendorong cecair. Di bawah tindakan daya sentrifugal, cecair dilemparkan dari pusat pendesak ke tepi, sehingga memperoleh tenaga berkelajuan tinggi dan kinetik.

Pemilihan bahan pendesak adalah sangat penting. Untuk aplikasi biasa, 304 keluli tahan karat mencukupi kerana ia mempunyai ketahanan kakisan tertentu dan kekuatan mekanikal untuk memenuhi keperluan. Walau bagaimanapun, dalam persekitaran kimia yang keras seperti pembuatan kimia, dupleks 2205 dupleks keluli tahan karat lebih disukai. Ia mempunyai nombor bersamaan rintangan pitting yang agak tinggi (Pren> 35), yang boleh menahan kakisan yang teruk dan memastikan operasi lancar pendesak.

Volute: Pusat Penukaran Tenaga

Volute, berbentuk seperti siput siput, memainkan peranan penting dalam menukar tenaga kinetik cecair ke dalam tenaga tekanan. Apabila cecair kelajuan tinggi yang dibuang dari pendesak memasuki volut, kerana kawasan aliran - volut secara beransur -ansur meningkat, kadar aliran cecair secara beransur -ansur berkurangan. Menurut undang -undang pemuliharaan tenaga, pengurangan tenaga kinetik membawa kepada peningkatan tenaga tekanan.

Berbanding dengan jenis casing pam lain, volut dapat meningkatkan kecekapan pam sebanyak 7% hingga 12%. Di bawah keadaan operasi biasa, besi tuang adalah pilihan yang sama kerana kos rendah dan keupayaan untuk memenuhi keperluan fungsi asas. Walau bagaimanapun, apabila berurusan dengan media yang menghakis, Super Duplex Stainless Steel yang memenuhi standard NACE MR0175 digunakan untuk memastikan operasi stabil jangka panjang.

Perhimpunan Aci: Jaminan Operasi Stabil

Perhimpunan aci menghubungkan pendesak dan peranti memandu dan penting untuk operasi stabil pam sentrifugal. Ia biasanya diperbuat daripada keluli tahan karat ASTM A479, yang mempunyai sifat mekanikal yang baik dan rintangan kakisan. Aci bukan sahaja perlu menanggung berat pendesak tetapi juga tork yang dihasilkan oleh putaran. Pada masa yang sama, ia mesti mengekalkan putaran ketepatan yang tinggi. Untuk memastikan operasi yang cekap, toleransi putarannya dikawal di bawah 0.005 mm.

Dalam keadaan yang melampau seperti suhu tinggi, tekanan tinggi, atau kakisan yang kuat, aloi prestasi tinggi seperti Inconel 625 digunakan. Kekuatan hasilnya setinggi 125 ksi, yang dapat menghalang aci daripada ubah bentuk dan rosak, memastikan operasi pam yang boleh dipercayai.

Sistem Pengedap: Kebocoran - Halangan Bukti

Sistem pengedap adalah garis pertahanan penting untuk pam sentrifugal untuk mencegah kebocoran cecair dan pencerobohan kekotoran luaran. Meterai pembungkusan tradisional mempunyai batasan tertentu dalam prestasi pengedap dan hayat perkhidmatan. Kebanyakan pam empar moden menggunakan meterai mekanikal, dan hayat perkhidmatan mereka boleh melebihi 25,000 jam.

Meterai mekanikal terdiri daripada komponen seperti cincin bergerak, cincin pegun, dan elemen elastik. Ia menghalang kebocoran melalui jarak dekat cincin bergerak dan cincin pegun. Dalam senario risiko tinggi seperti mengangkut cecair toksik atau mudah terbakar, sistem meterai dua kali dengan peranti pembilasan digunakan. Untuk bahan pengedap, karbon/seramik sesuai untuk situasi umum, sementara dalam keadaan kerja yang lebih menuntut, bahan -bahan seperti silikon karbida (sic) digunakan untuk memastikan kebolehpercayaan.

Kesimpulannya, sistem pendesak, volute, aci, dan pengedap semuanya sangat diperlukan untuk pam sentrifugal. Teffiko sentiasa mematuhi dengan teliti memilih dan mengekalkan komponen -komponen ini mengikut keadaan kerja tertentu untuk mencapai prestasi terbaik pam dan memastikan kemajuan pengeluaran industri yang lancar. Sekiranya anda mempunyai keperluan, anda bolehHubungi kamipada bila -bila masa.
