Prinsip Kerja Pelan Siram API PLAN 53B

Pelan siram API PLAN 53B ialah sistem peredaran cecair penghalang arus perdana dan sistem tekanan untuk pengedap sifar kebocoran di bawah keadaan kerja dengan media tekanan tinggi, toksik dan mudah terbakar, yang mematuhi piawaian industri API 682 dengan ketat. Banyak pengeluar pam dan jurutera operasi & penyelenggaraan gagal membezakan logik tekanan Pelan 53A, 53B dan 53C. Dokumen ini menerangkan sepenuhnya prinsip kerja pelan siram API PLAN 53B.

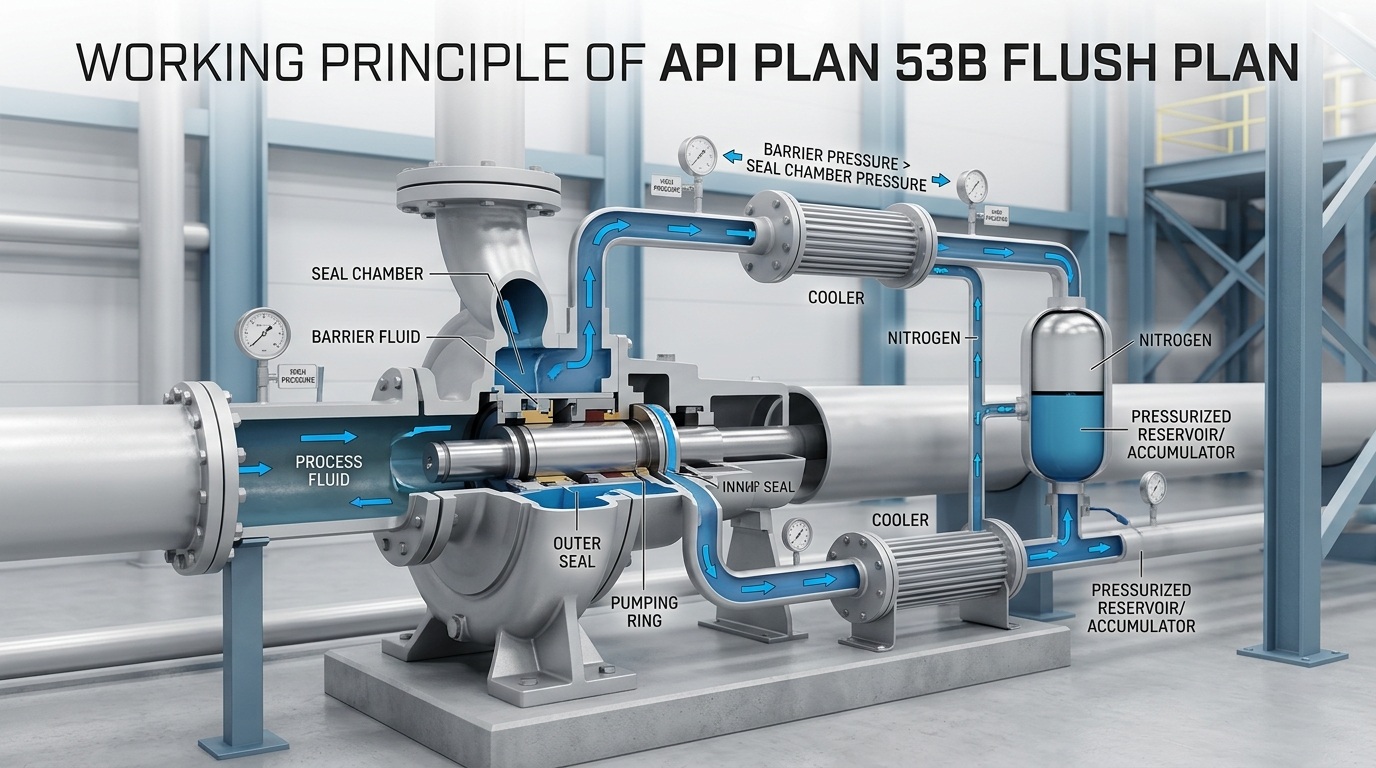

Prinsip Kerja Teras Pelan Siram API PLAN 53B

Digabungkan dengan keseluruhan kitaran permulaan peralatan, penutupan dan operasi, prinsip kerja pelan siram API PLAN 53B boleh dibahagikan dengan tepat kepada tiga peringkat teras: penubuhan tekanan, penyejukan beredar, pampasan kebocoran dan pemantauan. Keseluruhan proses beroperasi dalam gelung tertutup dan cara automatik dengan kestabilan yang sangat baik.

1. Peringkat Pembentukan Tekanan

Sebelum sistem dimulakan, pra-cas gas lengai ke dalam ruang gas pundi kencing melalui port pengecasan khusus penumpuk untuk melengkapkan penentukuran tekanan sistem. Tekanan keseluruhan cecair penghalang dikawal ketat untuk menjadi 2~6 kg/cm² lebih tinggi daripada tekanan medium proses dalam kebuk pengedap pam, supaya membentuk penghalang tekanan yang boleh dipercayai. Bergantung pada ciri penimbalan elastik pundi kencing, sistem boleh mengekalkan tekanan yang stabil untuk masa yang singkat walaupun dengan kehilangan kecil cecair penghalang, menghalang kegagalan pengedap yang disebabkan oleh penurunan tekanan secara tiba-tiba dan meletakkan asas keselamatan yang kukuh untuk permulaan dan operasi peralatan.

2. Peringkat Penyejukan Beredar

Selepas pam dimulakan, gelang pam terbina dalam memacu cecair penghalang untuk beredar. Cecair penghalang suhu rendah dan tekanan tinggi melincirkan pasangan geseran pengedap sambil membawa pergi haba. Cecair penghalang yang dipanaskan mengalir melalui penukar haba untuk penyejukan, dan kemudian kembali ke ruang pengedap untuk membentuk gelung tertutup. Persekitaran suhu dan tekanan yang boleh dikawal ini berkesan menghalang haus suhu tinggi, pembakaran kering dan coking pada muka meterai, dan memanjangkan hayat perkhidmatan meterai mekanikal.

3. Peringkat Pampasan dan Pemantauan Kebocoran

Semasa operasi peralatan biasa, kehilangan kecil cecair penghalang pasti akan berlaku kerana sejumlah kecil cecair penghalang meresap ke dalam bahagian sederhana proses melalui muka pengedap dalam, yang merupakan fenomena biasa. Pada masa ini, nitrogen tekanan tinggi di dalam pundi akumulator mengembang secara automatik di bawah perbezaan tekanan, menolak cecair penghalang dalam ruang cecair untuk menambah litar peredaran, untuk mengimbangi kehilangan bendalir dan menstabilkan tekanan sistem dalam masa nyata tanpa campur tangan manual.

Jika kehausan meterai bertambah kuat atau berlaku sedikit kebocoran saluran paip, kehilangan cecair penghalang yang berlebihan akan menyebabkan tekanan sistem menurun di bawah ambang yang ditetapkan, dan suis tekanan yang dipadankan akan mencetuskan penggera secara automatik. Kakitangan operasi dan penyelenggaraan boleh menambah cecair penghalang yang bersih dan serasi melalui port pengisian semula bendalir untuk memulihkan tekanan sistem terkadar dengan cepat dan memastikan operasi peralatan yang berterusan dan selamat.

Nota Penting untuk Operasi dan Penyelenggaraan Harian

Operasi dan penyelenggaraan yang standard adalah penting untuk operasi stabil jangka panjang sistem 53B. Perkara-perkara penting berikut hendaklah ditumpukan dalam kerja harian:

• Ujian keserasian hendaklah dijalankan antara cecair penghalang dan medium proses terlebih dahulu untuk mengelakkan pencemaran bahan, penskalaan atau kakisan yang disebabkan oleh resapan dalaman.
• Periksa tekanan nitrogen pra-cas penumpuk secara kerap. Tambah nitrogen tepat pada masanya jika tekanan mereput, dan gantikan pundi kencing dengan serta-merta apabila ia menua atau rosak.
• Buang udara sepenuhnya dari semua saluran paip sebelum peralatan dimulakan untuk mengelakkan gangguan peredaran akibat tersumbat udara, yang boleh menyebabkan geseran kering dan kehabisan pengedap.
• Bersihkan skala dan kotoran minyak secara kerap pada penukar haba untuk memastikan kecekapan pelesapan haba dan mengelakkan kegagalan cecair penghalang yang disebabkan oleh suhu yang berlebihan.
• Adalah disyorkan untuk menyambungkan sistem penggera tekanan ke sistem kawalan DCS untuk merealisasikan amaran awal tekanan rendah automatik dan mencegah pengembangan selanjutnya kerosakan peralatan.

Ringkasan

Ringkasnya, teras pelan siram API PLAN 53B terletak pada penstabilan tekanan bebas oleh penumpuk pundi kencing yang digabungkan dengan sistem gelung tertutup tiga peringkat untuk penyejukan dan pampasan yang beredar. Ia melindungi sepenuhnya pengedap mekanikal berganda dengan mewujudkan penghalang tekanan melalui pra-tekanan, melaksanakan penyejukan paksa melalui gelang pam, dan mencapai pampasan tekanan automatik dan penstabilan dengan penumpuk.
