Pam Empar Tekanan Terlebih Pencegahan Pecah

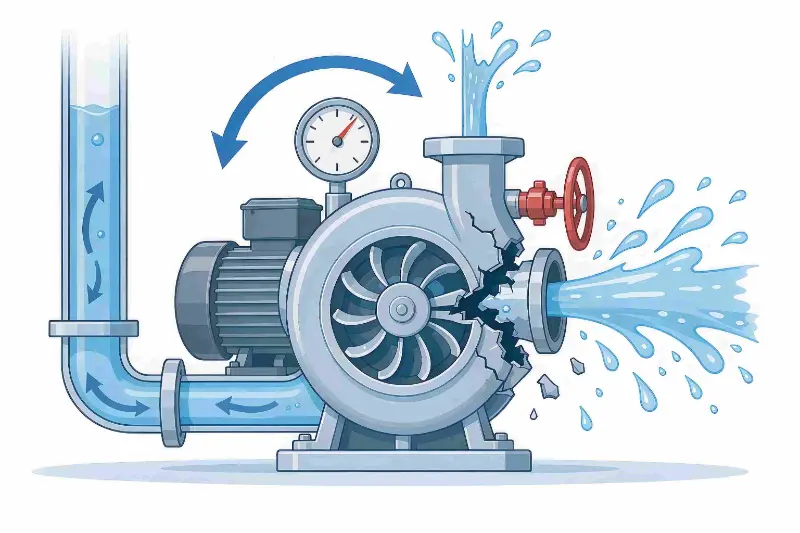

Rajah: Skema pembentukan tekanan injap tertutup yang disebabkan oleh penutupan injap pelepasan, mengakibatkan pecah selongsong pam dan lontar sederhana

Kebanyakan pecah badan pam berpunca daripada kepala mati (pembinaan tekanan injap tertutup), permulaan jauh yang salah, dan kegagalan interlock automatik. Artikel ini menangani senario mula/henti manual, jauh dan automatik untuk menerangkan pengesahan injap, prosedur pengendalian dan penyelenggaraan interlock instrumentasi, dengan itu menghalangpam emparinsiden pecah tekanan berlebihan.Teffikosentiasa mengutamakan keselamatan operasi pam emparan dan menyediakan panduan operasi dan penyelenggaraan yang selamat lengkap untuk bahaya pecah badan pam. Untuk mengelakkan kejadian sedemikian secara asasnya, seseorang tidak boleh bergantung pada perlindungan perkakasan sahaja; pengesahan injap, pengesahan jauh dan pengurusan interlock automatik mesti digunakan pada setiap operasi mula/berhenti.

Punca Teras Pam Pecah

Tajuk mati (beroperasi terhadap injap tertutup) ialah punca fizikal sebahagian besar pecah badan pam, dan sistem kawalan automatik menguatkan risiko ini:

• Memulakan pam dengan kedua-dua injap masuk dan alur keluar ditutup, pendesak secara berterusan menggerakkan cecair yang terperangkap; tenaga mekanikal ditukar kepada haba, cecair mengewap dan tekanan meningkat, dan dalam masa yang singkat ia melebihi penarafan tekanan selongsong pam;
• Apabila pam dimulakan dari jauh dari bilik kawalan pusat, pengendali tidak dapat mengesahkan status injap di tapak, menjadikannya mudah untuk dimulakan secara membuta tuli selepas penyelenggaraan apabila injap belum ditetapkan semula;
• Apabila permulaan automatik yang dicetuskan tahap berlaku, injap talian mungkin masih ditutup untuk penyelenggaraan, dan pam kemudian berjalan bertekanan tanpa sesiapa di tapak;
• Saling kunci aliran rendah dan suhu tinggi yang tidak ditentukur untuk tempoh yang lama gagal dilindungi, dan sistem tidak boleh ditutup secara automatik dan melegakan tekanan selepas tekanan berlebihan.

Kajian Kes Kemalangan Industri

Di kemudahan tangki simpanan bahan mentah kimia bersaiz kecil hingga sederhana, selepas penyelenggaraan pada pam empar pemindahan tangki simpanan selesai, krew penyelenggaraan memulihkan peralatan tetapi terlupa membuka injap nyahcas, kemudian menukar pam ke mod automatik. Pam bermula dan berhenti secara automatik berdasarkan isyarat aras tangki, tanpa sesiapa di tapak. Apabila paras tangki meningkat kepada nilai pencetus yang ditetapkan, sistem PLC memulakan pam emparan secara automatik. Cecair di dalam ruang pam tertutup terus digoncang oleh pendesak; hanya dalam masa 90 saat medium cepat panas dan mengewap, dan tekanan di dalam pam terus meningkat. Oleh kerana interlock aliran rendah loji itu tidak ditentukur selama lebih dua tahun, penderianya dirampas dan gagal, dan tiada perlindungan penutupan dicetuskan. Akhirnya selongsong pam pecah dan medium suhu tinggi tersembur ke luar, memusnahkan peralatan di tapak dan memaksa penutupan talian pengeluaran kecemasan, mengakibatkan pembaikan yang besar dan kerugian masa henti. Laporan penyiasatan selepas kejadian mengenal pasti dua punca: kegagalan untuk mengesahkan semula status injap di tapak selepas penyelenggaraan, dan interlock keselamatan telah lama hilang tanpa ujian kefungsian.

Kesimpulan: Operasi tanpa pengawasan + injap tidak ditetapkan semula + interlock yang gagal—pecah hanya terhasil daripada gabungan ketiga-tiga faktor ini, dan boleh dielakkan jika mana-mana satu telah dikawal.

Mula Pam Di Tapak Manual: Pengesahan Kedudukan Injap Adalah Barisan Pertahanan Pertama

Sahkan Status Semua Injap dengan Tegas

Sebelum memulakan pam, setiap injap talian mesti disahkan item demi item untuk mengelakkan bermula dengan injap ditutup:

• Barisan proses utama: pastikan injap sedutan terbuka sepenuhnya untuk memastikan cecair memasuki ruang pam dengan lancar;
• Pastikan semua injap tambahan seperti injap bolong, injap longkang dan injap blowdown tertutup;
• Buka injap pelepas udara badan pam untuk melengkapkan penyebuan dan pengudaraan, keluarkan semua udara dari pam, dan mengelakkan peronggaan dan larian kering;
• Pastikan injap nyahcas terbuka sedikit atau tertutup sepenuhnya; jangan sekali-kali memulakan pam dengan kedua-dua salur masuk dan alur keluar serentak tersumbat.

Menggabungkan Pemeriksaan Injap ke dalam Senarai Semak Standard

Kedudukan terbuka/tertutup injap ialah titik kawalan kritikal untuk memastikan operasi pam selamat dan mesti diformalkan dalam arahan kerja peralatan dan senarai semak permulaan. Operator harus mengesahkan setiap item dengan menyemaknya, menghapuskan pergantungan pada pengalaman dan mengurangkan kesilapan manusia melalui kawalan institusi.

Mulakan Pam Kawalan Pusat Jauh: Langkah Pengesahan Di Tapak Adalah Penting

Permulaan jauh ialah senario frekuensi tinggi untuk pecah pembentukan tekanan; bergantung semata-mata pada skrin kawalan pusat tidak dapat mengesahkan keadaan sebenar di tapak:

• Sebelum bilik kawalan mengeluarkan arahan mula, pam tidak boleh dimulakan dengan satu klik;
• Apabila pengendali tidak dapat pergi ke tapak untuk mengesahkan injap, pemeriksa di tapak mesti ditugaskan untuk mengesahkan secara fizikal bahawa semua injap telah ditetapkan semula ke kedudukan yang betul;
• Hanya selepas menerima pengesahan di tapak boleh kawalan pusat mengeluarkan arahan mula, menghalang ketidakpadanan antara skrin kawalan dan status injap sebenar di tapak.

Pam Mula/Hentikan Automatik: Fokus pada Mencegah Injap daripada Dibiar Tidak Ditetapkan Selepas Penyelenggaraan

Banyak pam mengosongkan tangki bergantung pada instrumentasi tahap dan program PLC untuk mula/berhenti automatik dan berjalan tanpa pengawasan, yang menjadikan risiko lebih tinggi.

Pemeriksaan Semula Di Tapak Adalah Wajib Sebelum Menggunakan Mod Automatik

Selepas kerja penyelenggaraan atau saluran paip, dan sebelum bertukar kepada mod kawalan automatik, semua injap mesti disahkan semula di tapak sekali lagi: injap masuk terbuka sepenuhnya, injap nyahcas pada kedudukan pratetap permulaannya, dan semua injap bolong ditutup. Senario risiko biasa: apabila paras tangki mencapai titik tinggi, sistem kawalan automatik memulakan pam, namun injap pelepasan selepas penyelenggaraan kekal tertutup, secara langsung mewujudkan pembentukan tekanan kepala mati yang menyebabkan selongsong pam pecah dalam masa yang singkat.

Bergantung pada Interlock Instrumentasi untuk Merapatkan Jurang Operasi Tanpa Pengawasan

Untuk mengelakkan pam daripada dimulakan secara automatik apabila injap talian ditutup, satu set lengkap peranti perlindungan instrumentasi mesti dipasang:

• Interlock aliran rendah: Ia memantau aliran talian; apabila aliran sifar berterusan untuk tempoh yang panjang, ia mengenal pasti ini sebagai operasi kepala mati dan secara automatik memotong kuasa motor;
• Interlock suhu tinggi: Ia memantau suhu selongsong pam; apabila kenaikan suhu daripada pembentukan tekanan mencapai ambang, ia ditutup serta-merta untuk menghentikan cecair daripada mengewap dan bertekanan;
• Interlock tekanan berlebihan: Apabila tekanan pelepasan melebihi had ia mencetuskan penutupan, bekerja bersama injap keselamatan untuk perlindungan dwi;
• Ujian penyelenggaraan rutin: Tentukur sistem interlock pada jadual bulanan tetap, simulasi keadaan aliran sifar dan tekanan berlebihan, dan sahkan bahawa fungsi perlindungan bertindak dengan betul, menghapuskan titik buta keselamatan yang disebabkan oleh sensor yang dirampas dan program interlock yang gagal.

Stopan Belakang Perkakasan: Perlindungan Dwi Perisian dan Perkakasan Terhadap Pecah Badan Pam

Kawalan operasi menangani kesilapan manusia, manakala perlindungan perkakasan memegang garis keselamatan terakhir:

• Pasang pada injap keselamatan pelepasan pelepasan pam atau cakera pecah, yang secara automatik melegakan tekanan semasa tekanan berlebihan dan melepaskan tekanan tinggi di dalam pam;
• Pasang garis peredaran semula aliran minimum untuk mengelakkan pam daripada berjalan mati untuk tempoh yang lama pada aliran rendah dan terlalu panas cecair;
• Apabila menghantar media mudah terbakar atau meletup, gunakan motor kalis letupan, pastikan pembumian statik yang betul, dan mengelakkan letupan kimia selepas kebocoran sederhana;
• Lakukan ujian ketebalan dinding secara tetap dan segera gantikan selongsong pam yang telah menipis akibat kakisan atau retak, untuk mengelakkan keretakan pramatang yang disebabkan oleh pengurangan kapasiti galas tekanan selongsong.

Salah Tanggapan Biasa dalam Operasi dan Penyelenggaraan Harian

• Salah tanggapan: Hanya permulaan manual perlu dikawal; pam automatik tidak memerlukan pemeriksaan di tapak. Dengan mula/berhenti automatik tiada pengawasan manual, dan risiko kepala mati akibat pemeriksaan dan penetapan semula injap yang tidak lengkap sebenarnya lebih besar; injap mesti disahkan semula di tapak sebelum menggunakan mod automatik.
• Salah tanggapan: Setelah interlock dipasang, tiada perhatian lanjut diperlukan. Kekotoran boleh menjejalkan tekanan dan penderia aliran dengan mudah; kekurangan ujian yang berpanjangan membawa kepada kegagalan saling kunci, menyebabkan sistem tidak dapat ditutup secara automatik di bawah tekanan berlebihan.
• Tanggapan yang salah: Permulaan yang mati secara ringkas bukanlah masalah besar. Dalam ruang pam yang tertutup, cecair menjadi panas dan mengewap dalam masa berpuluh-puluh saat, tekanan meningkat dengan mendadak, dan kejadian itu berkembang dengan sangat cepat.

Ringkasan: Cara Mencegah Pecah Badan Pam

Keseluruhan sistem perlindungan terdiri daripada tiga lapisan:

• Lapisan 1 — Kawalan Operasi:Sahkan injap item demi item semasa permulaan di tapak; permulaan jauh mesti dipasangkan dengan pengesahan di tapak; lengkapkan pemeriksaan semula injap sebelum menggunakan mod automatik; dan rasmikan item cek ke dalam senarai semak bertulis;
• Lapisan 2 — Perlindungan Kawalan Automatik:Lengkapkan interlock aliran rendah, suhu tinggi dan tekanan lampau; mematuhi ujian biasa; dan elakkan terbiar mati berjalan di bawah operasi tanpa pengawasan;
• Lapisan 3 — Stoptop Perkakasan:Pasang peranti pelepas tekanan dan talian peredaran semula, dan uji badan pam untuk kakisan secara tetap.

Sebilangan besar pecah pam emparan bukanlah masalah kualiti peralatan, sebaliknya akibat salah operasi injap yang digabungkan dengan kegagalan perlindungan kawalan automatik.Teffikomengesyorkan agar perusahaan menyeragamkan pengurusan keselamatan merentas tiga mod mula/berhenti—manual, jauh dan automatik—melaksanakan perlindungan keselamatan proses penuh, dan terus mengurangkan bahaya keselamatan pengeluaran yang ditimbulkan oleh pecah tekanan lampau badan pam.
