API 610 berfungsi sebagai piawai umum teras untuk pam emparan mendatar dalam industri petrokimia, minyak-gas dan kimia. Piawaian ini mengelaskan pam emparan industri kepada tiga konfigurasi teras: pam OH tergantung, pam antara galas BB dan pam terampai menegak VS. Dengan kepakaran R&D dan pembuatan selama bertahun-tahun dalam pam yang mematuhi API 610, Teffiko menyampaikan penyelesaian pengangkutan bendalir yang sangat boleh dipercayai untuk pelbagai industri melalui reka bentuk struktur yang standard dan pengalaman yang kaya dalam menyesuaikan diri dengan keadaan operasi yang mencabar.

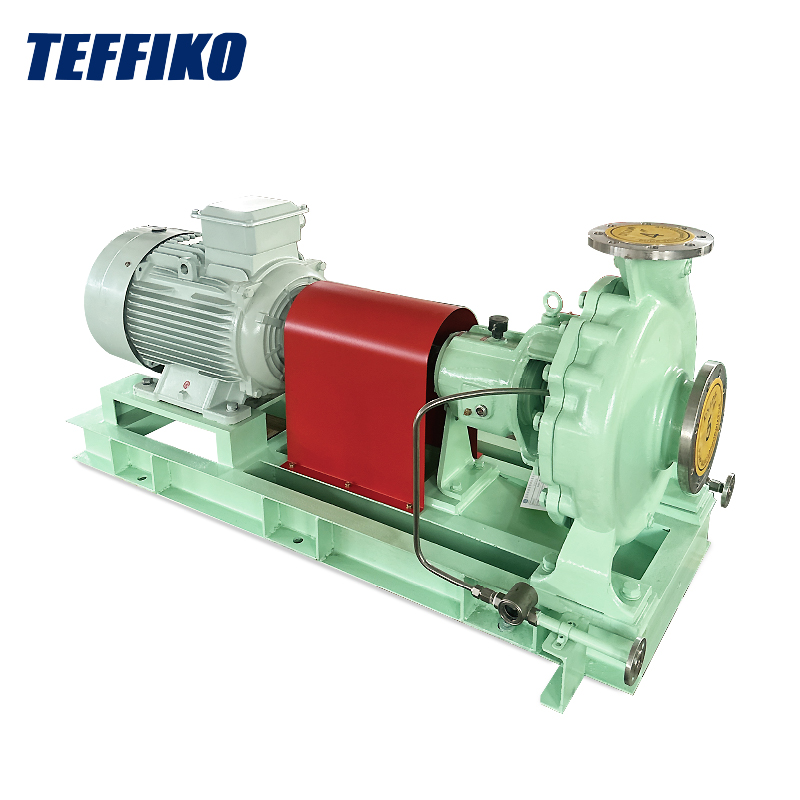

OH (Pam Tergantung):Pendesak dipasang pada hujung aci pam, julur di luar perumah galas. Perhimpunan galas diasingkan sepenuhnya daripada cecair proses. Ia adalah jenis pam mendatar ringan arus perdana.

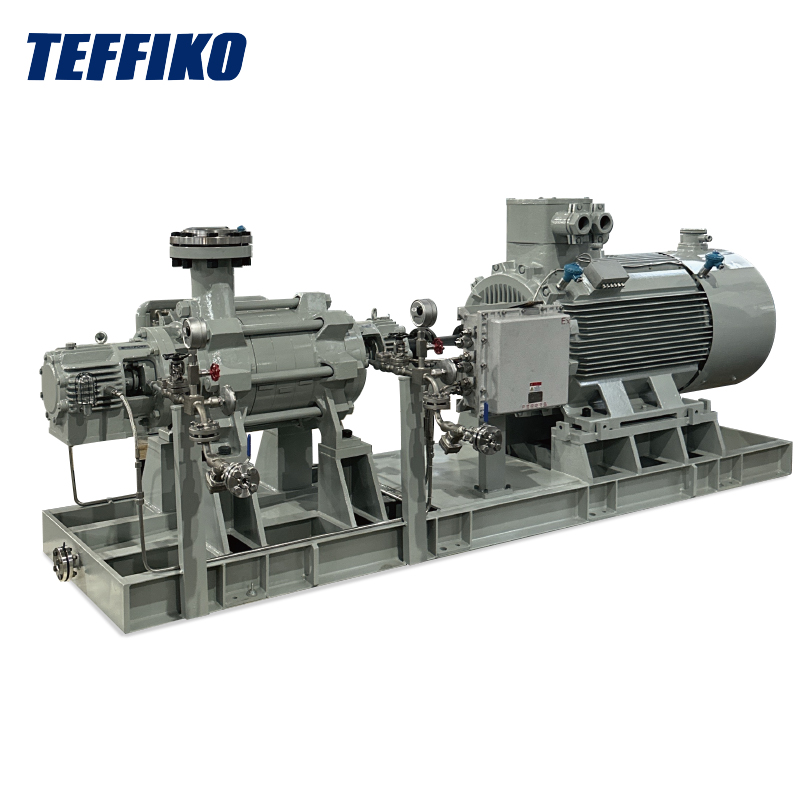

BB (Pam Antara Galas):Pendesak disusun di antara dua set galas dengan struktur sokongan simetri, yang sangat meningkatkan keseimbangan rotor dan ketegaran sokongan keseluruhan untuk keadaan operasi yang menuntut.
VS (Pam Digantung Menegak):Aci pam dan pendesak digantung secara menegak dan direndam dalam bendalir yang diangkut. Ia kebanyakannya digunakan dalam senario pengangkutan air dalam menegak dan dalam tangki dan tidak akan dibincangkan secara terperinci dalam dokumen ini.
Struktur keseluruhan padat dengan jejak kecil, sesuai untuk projek dengan kekangan ruang; operasi penyelenggaraan mudah; pemeriksaan mudah dan penggantian meterai mekanikal dan pendesak, yang mengurangkan masa henti dengan ketara; sesuai untuk keadaan tekanan stabil dan beban hidraulik sederhana, dan mempamerkan kebolehsuaian yang sangat baik untuk tugas perkhidmatan utiliti.
Dihadkan oleh struktur yang digantung, risiko pesongan aci tinggi berlaku di bawah diameter pendesak yang besar dan keadaan tekanan tinggi, yang boleh menyebabkan getaran berlebihan dengan mudah. Ia tidak sesuai untuk aliran tinggi, suhu tinggi, sistem pengeluaran tugas berat berterusan tekanan tinggi. Ia menampilkan hayat perkhidmatan yang singkat dan kehausan pengedap yang cepat dalam keadaan operasi jangka panjang yang teruk.
Pengangkutan air utiliti tumbuhan, dos reagen kimia, pemindahan hidrokarbon ringan, pengangkutan cecair proses tambahan dan tugas bukan kritikal, terputus-putus atau beban rendah yang lain.
Reka bentuk sokongan rotor simetri membolehkan penyesuaian beban yang kuat dan kestabilan aci yang sangat tinggi; mampu beroperasi jangka panjang di bawah keadaan suhu tinggi dan tekanan tinggi dengan beban aci dinamik yang rendah; daya rotor yang seimbang secara berkesan mengurangkan getaran peralatan dan tujahan paksi, memberikan kestabilan operasi yang jauh lebih baik berbanding dengan pam OH.
Berat peralatan yang lebih berat, jejak yang lebih besar, dan keperluan untuk asas peralatan yang teguh dan kukuh; struktur yang canggih dan kompleks, terutamanya untuk pam BB berbilang peringkat; prosedur pembongkaran dan penyelenggaraan yang menyusahkan dengan beban kerja penyelenggaraan yang berat dan keperluan yang ketat untuk ketepatan penjajaran semasa pemasangan.
Pengangkutan saluran paip jarak jauh gas minyak, sistem suntikan air medan minyak, peredaran cecair amina penapisan, pelepasan bawah menara suhu tinggi, tekanan air suapan dandang dan tugas pengeluaran berterusan kritikal yang lain.
Untuk memudahkan pembezaan pantas konfigurasi perkakasan, prestasi dan perbezaan operasi-penyelenggaraan antara kedua-dua jenis pam, jadual perbandingan lengkap berikut di bawah piawaian API 610 meliputi parameter pemilihan teras:
| Item Perbandingan | Pam OH Tergantung | Pam BB Antara-Bearing |
|---|---|---|
| Kaedah Sokongan Aci | Sokongan overhung satu hujung | Sokongan simetri dwi galas |
| Jejak dan Asas | Saiz padat dengan asas yang ringkas | Saiz besar memerlukan asas bertetulang |
| Kapasiti Pengendalian Tekanan | Sesuai untuk tekanan sederhana | Sesuai untuk tekanan tinggi / ultra-tinggi |
| Kapasiti Aliran | Aliran rendah hingga sederhana | Aliran sederhana hingga tinggi dengan toleransi beban yang kuat |
| Kemudahan Penyelenggaraan | Struktur ringkas dengan penyelenggaraan yang mudah | Struktur kompleks dengan prosedur penyelenggaraan yang meluas |
| Beban Paksi dan Ubah Bentuk | Pesongan aci berlaku; kestabilan sederhana | Beban seimbang tanpa ubah bentuk yang ketara |
| Prestasi Dinamik Rotor | Margin ketegaran terhad dengan kelajuan putaran yang agak rendah | Ketegaran yang mencukupi, getaran rendah dan kestabilan yang tinggi |
| Jenis Galas | Galas anti geseran bebola / penggelek | Galas tujahan lengan / pad senget |
| Konfigurasi Meterai | Pengedap mekanikal kartrij tunggal / berganda konvensional | Pengedap tekanan tinggi jenis flush / tandem |
| Bahan Yang Biasa Digunakan | Keluli tahan karat 316, keluli tahan karat dupleks | Keluli krom, Inconel, Hastelloy |
Untuk projek yang mengejar kos rendah, operasi dan penyelenggaraan yang mudah dengan ruang terhad, di bawah tekanan sederhana-ke-rendah, keadaan perkhidmatan utiliti tambahan aliran kecil-ke-sederhana, pam OH overhung lebih disukai. Untuk unit pengeluaran berterusan kritikal yang tertakluk kepada keadaan suhu tinggi, tekanan tinggi dan aliran tinggi dengan keperluan ketat untuk kestabilan peralatan, kadar kegagalan yang rendah dan hayat perkhidmatan yang panjang, pam antara galas BB mesti diguna pakai. Pemilihan pam sebenar memerlukan penilaian menyeluruh terhadap parameter seperti kekakisan sederhana, kelikatan dan kekerapan mula-henti untuk mengimbangi kebolehpercayaan peralatan dan ekonomi projek.
Untuk keperluan perolehan tersuai, maklumat teknikal, sampel, harga atau pertanyaan penyelesaian pesanan pukal, sila hubungi kami dengan segera melalui (https://www.teffiko.com). Bekerjasama dengan pasukan TEFFIKO untuk membincangkan keperluan aplikasi anda dan mengenal pasti penyelesaian yang sesuai untuk keperluan pengeluaran anda.
