Bagaimana untuk Membaca Lengkung Pam Empar? Panduan Profesional dari Pemula hingga Pakar

"Pam kami terbakar lagi motornya!"

"Bil elektrik untuk pam air sangat tinggi bulan ini. Adakah kita salah pilih pam?"

"Selepas memasang pam baharu, kadar aliran tidak dapat memenuhi keperluan reka bentuk..."

Masalah yang kerap berlaku dalam bekalan air, kejuruteraan kimia, HVAC dan bidang lain sering berpunca daripada salah baca atau mengabaikan "manual arahan" teras pam empar—lengkung prestasi. Sebagai peralatan teras yang digunakan secara meluas dalam industri, setiap peningkatan 1% dalam kecekapan apam emparboleh bermakna penjimatan tahunan berpuluh-puluh ribu atau bahkan ratusan ribu yuan dalam kos operasi untuk projek berskala besar.

Artikel ini akan mengajar anda cara mentafsir lengkung pam, bukan sahaja memberitahu anda cara membacanya, tetapi juga cara menggunakannya untuk membuat keputusan perolehan dan operasi serta penyelenggaraan yang optimum.

1. Keluk Aliran Kepala (Keluk H-Q)

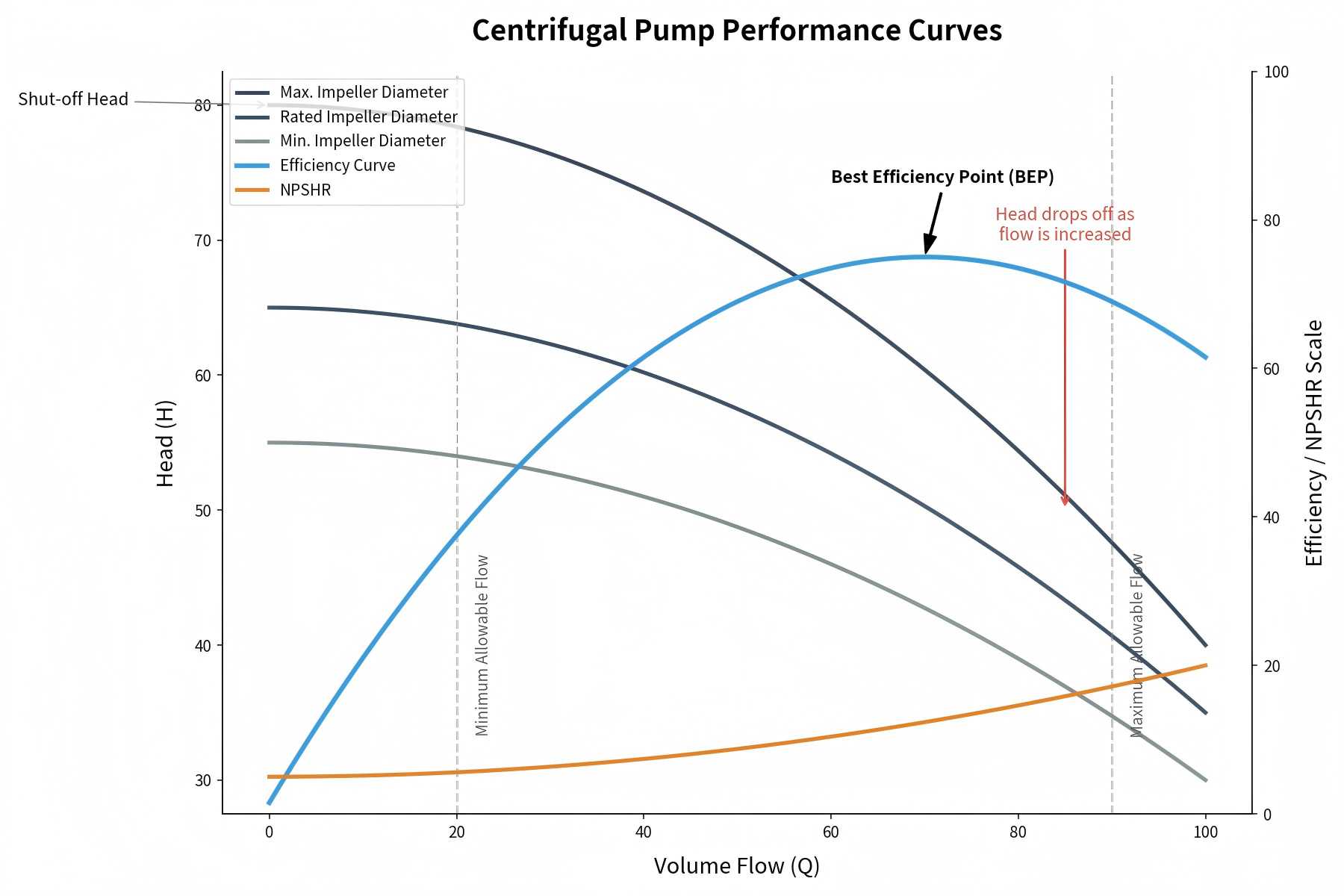

Keluk Aliran Kepala (Keluk H-Q) ialah bahagian paling asas bagi lengkung pam. Ia menggambarkan hubungan antara kepala pam (ketinggian pam boleh mengangkat bendalir) dan kadar aliran (isipadu bendalir yang dihantar oleh pam setiap unit masa) pada kelajuan tetap. Biasanya, kepala diplot pada paksi menegak (paksi-Y) dan kadar aliran pada paksi mendatar (paksi-X).

Kesimpulan utama boleh dibuat dari lengkung H-Q: apabila kadar aliran meningkat, kepala secara beransur-ansur berkurangan. Ini kerana apabila lebih banyak bendalir melalui pendesak dan selongsong pam, geseran bendalir dan pergolakan di dalam pam semakin kuat, mengakibatkan kepala berkurangan. Sebagai contoh, pam boleh menjana 100 kaki kepala pada kadar aliran 50 gelen seminit (gpm), manakala kepala turun kepada 80 kaki apabila kadar aliran meningkat kepada 75 gpm-hubungan ini jelas kelihatan pada lengkung.

2. Keluk Aliran Kuasa (Keluk P-Q)

Keluk Aliran Kuasa (Keluk P-Q) menunjukkan hubungan antara penggunaan kuasa pam dan kadar aliran pada kelajuan malar. Penggunaan kuasa (dalam kuasa kuda atau kilowatt) diplot pada paksi menegak, dan kadar aliran pada paksi mendatar.

Tidak seperti keluk H-Q, keluk P-Q menunjukkan arah aliran menaik: penggunaan kuasa meningkat apabila kadar aliran meningkat. Ini kerana pam perlu mengerahkan lebih banyak usaha untuk menyampaikan lebih banyak cecair dan mengatasi geseran dan pergolakan yang lebih besar. Memahami lengkung ini adalah penting untuk pemilihan motor pam—jika motor bersaiz kecil, ia mungkin terbeban di bawah keadaan aliran tinggi; jika terlalu besar, ia akan menyebabkan pembaziran tenaga.

3. Keluk Aliran Kecekapan (Keluk E-Q)

Keluk Aliran Kecekapan (Keluk E-Q) menggambarkan kecekapan pam pada kadar aliran yang berbeza. Kecekapan (dinyatakan sebagai peratusan) diplot pada paksi menegak, dan kadar aliran pada paksi mendatar. Keluk ini adalah kunci untuk mengurangkan penggunaan tenaga, kerana ia menunjukkan kadar aliran di mana pam beroperasi pada kecekapan maksimum.

Keluk kecekapan biasanya "berbentuk bukit": kecekapan meningkat ke puncak apabila kadar aliran meningkat, kemudian secara beransur-ansur menurun apabila kadar aliran terus meningkat. Puncak keluk ini dipanggil Titik Kecekapan Terbaik (BEP)—diterangkan secara terperinci di bawah.

Perkara Utama untuk Ditumpukan Semasa Mentafsir aPam EmparLengkung

Membaca keluk pam bukan sekadar mengenal pasti tiga sub-lengkung, tetapi juga memahami titik data utama yang menentukan prestasi pam. Di bawah ialah elemen teras yang perlu difokuskan:

Titik Kecekapan Terbaik (BEP)

Titik Kecekapan Terbaik (BEP) ialah gabungan kadar alir dan kepala di mana pam beroperasi pada kecekapan maksimum, yang juga merupakan puncak keluk E-Q dan titik operasi pam yang paling menjimatkan. Apabila memilih pam, utamakan model di mana titik operasi yang diperlukan (kadar aliran + kepala) sistem adalah sehampir mungkin dengan BEP.

Mengendalikan pam jauh dari BEP membawa kepada peningkatan penggunaan tenaga, kehausan dipercepatkan pendesak dan motor, dan memendekkan hayat perkhidmatan pam. Contohnya, pam dengan BEP bersamaan dengan 60 gpm mungkin mengalami pengurangan kecekapan 20%-30% dan kegagalan pramatang apabila beroperasi pada 30 gpm (separuh kadar aliran BEP).

Julat Operasi

Julat pengendalian (juga dikenali sebagai julat prestasi) merujuk kepada kadar aliran dan selang kepala di mana pam boleh beroperasi dengan selamat tanpa merosakkan pendesak, motor atau komponen lain. Julat ini ditakrifkan oleh kadar aliran minimum/maksimum pam dan kepala, dan boleh dilihat terus pada lengkung H-Q.

Pengilang biasanya mengesyorkan mengendalikan pam dalam lingkungan 70%-120% daripada BEP untuk memastikan julat pengendalian yang selamat. Beroperasi di luar julat ini boleh menyebabkan peronggaan, getaran berlebihan, motor terlalu panas dan masalah lain.

Kepala Tutup dan Kadar Aliran Maksimum

Kepala tutup ialah kepala maksimum yang boleh dijana oleh pam pada aliran sifar (iaitu, apabila injap nyahcas ditutup), yang merupakan persilangan lengkung H-Q dan paksi menegak (paksi-Y). Memahami kepala tutup adalah penting untuk reka bentuk sistem—jika kepala statik sistem melebihi kepala tutup pam, pam akan gagal menghantar cecair.

Kadar aliran maksimum ialah aliran maksimum yang boleh dihantar oleh pam pada kepala sifar (iaitu, tiada rintangan aliran), yang merupakan persilangan lengkung H-Q dan paksi mendatar (paksi-X). Nilai ini membantu anda menentukan sama ada pam boleh memenuhi permintaan aliran maksimum sistem.

Kepala Sedutan Positif Bersih (NPSH)

Kepala Sedutan Positif Bersih (NPSH) ialah parameter utama untuk mengelakkan peronggaan—fenomena yang merosakkan di mana gelembung wap terbentuk dalam bendalir akibat tekanan sedutan yang tidak mencukupi, merosakkan komponen pam. NPSH ialah perbezaan antara tekanan bendalir pada sedutan pam dan tekanan wap bendalir.

Kebanyakan lengkung pam termasuk lengkung NPSH, yang menunjukkan NPSH minimum yang diperlukan untuk pam beroperasi tanpa peronggaan pada kadar aliran yang berbeza. Untuk mengelakkan peronggaan, NPSH sistem yang ada mestilah lebih besar daripada NPSH yang diperlukan oleh pam.

Memahami Bentuk Lengkung Pam

Tidak semua lengkung pam mempunyai bentuk yang sama—bentuknya bergantung pada reka bentuk pam, dan bentuk lengkung yang berbeza sesuai dengan senario aplikasi yang berbeza. Di bawah ialah tiga bentuk lengkung pam yang paling biasa:

Lengkung curam

Lengkung yang curam menunjukkan pam boleh menjana kepala tinggi pada kadar aliran rendah. Lengkung jenis ini sesuai untuk aplikasi tekanan tinggi seperti sistem suapan dandang, pembersihan tekanan tinggi atau proses industri di mana bendalir melalui paip nipis atau sistem rintangan tinggi.

Lengkung Rata

Lengkung rata bermakna pam boleh menghantar aliran tinggi pada kepala rendah. Ia sesuai untuk aplikasi aliran besar, rintangan rendah seperti sistem pengairan, menara penyejuk atau sistem bekalan air perbandaran.

Keluk Melabuh Pantas

Lengkung yang meleleh dengan cepat menunjukkan pam terdedah kepada peronggaan pada kadar aliran rendah. Pam sedemikian memerlukan NPSH tersedia yang lebih tinggi untuk beroperasi dengan cekap, dan sesuai untuk aplikasi dengan kadar aliran yang stabil dan tekanan sedutan yang mencukupi.

Petua Praktikal untuk Analisis Keluk Pam

Untuk menggunakan sepenuhnya lengkung pam, ikuti petua praktikal ini—ia akan membantu anda memilih pam yang betul dan mengoptimumkan prestasinya:

• Sentiasa gunakan keluk pam yang disediakan oleh pengilang. Lengkung generik mungkin tidak menggambarkan prestasi tepat model pam anda.
• Apabila menentukan lengkung sistem (hubungan antara kadar aliran dan kepala yang diperlukan oleh sistem), pertimbangkan kehilangan geseran dalam sistem. Titik operasi pam ialah persilangan lengkung pam dan lengkung sistem.
• Utamakan pam dengan titik operasi berdekatan dengan BEP. Ini meminimumkan penggunaan tenaga dan mengurangkan haus pada pam dan motor.
• Elakkan mengendalikan pam pada kadar aliran rendah (di bawah 70% daripada BEP). Ini menyebabkan haus pendesak yang berlebihan, peningkatan getaran dan mengurangkan kecekapan.
• Pastikan sistem mempunyai NPSH yang mencukupi untuk mengelakkan peronggaan. Semak keluk NPSH dan bandingkan dengan NPSH sistem yang tersedia.

Cara Memilih Pam Menggunakan Lengkung Pam

Untuk memilih yang betulpam empar, mula-mula jelaskan keperluan sistem, kemudian padankan keperluan dengan prestasi pam menggunakan lengkung pam. Di bawah ialah panduan langkah demi langkah:

1. Jelaskan keperluan sistem: Tentukan kadar alir (gelen seminit/liter seminit) dan kepala (kaki/meter) yang diperlukan untuk aplikasi.
2. Pertimbangkan sifat bendalir: Kelikatan, ketumpatan, suhu dan faktor lain mempengaruhi prestasi pam—pastikan lengkung pam mengambil kira sifat ini.
3. Plot keluk sistem: Keluk ini menunjukkan kepala yang diperlukan oleh sistem pada kadar aliran yang berbeza, termasuk kehilangan geseran, kepala statik dan rintangan lain.
4. Tentukan titik kendalian: Persilangan lengkung pam dan lengkung sistem ialah titik kendalian pam, yang sepatutnya sehampir mungkin dengan BEP.
5. Semak julat pengendalian: Pastikan titik operasi berada dalam julat operasi selamat pam (70%-120% daripada BEP).
6. Sahkan NPSH: Sahkan NPSH yang tersedia sistem adalah lebih besar daripada NPSH yang diperlukan oleh pam untuk mengelakkan peronggaan.

Cara Mengoptimumkan Prestasi Pam Menggunakan Lengkung Pam

Selepas memilih pam yang betul, anda boleh mengoptimumkan prestasinya menggunakan keluk pam untuk mengurangkan kos dan memanjangkan hayat perkhidmatan. Berikut adalah strategi teras:

1. Beroperasi berhampiran BEP: Ini adalah titik operasi yang paling cekap, mengurangkan penggunaan tenaga dan kehausan.
2. Laraskan diameter atau kelajuan pendesak: Jika titik operasi pam jauh dari BEP, potong diameter pendesak atau laraskan kelajuan motor agar sepadan dengan keperluan sistem.
3. Kurangkan geseran dan pergolakan: Kurangkan diameter paip, gilap dinding dalaman paip dan optimumkan kadar aliran bendalir jika sesuai untuk mengurangkan kehilangan geseran.
4. Penyelenggaraan tetap: Pantau kadar aliran dan kepala pam secara kerap, bandingkan dengan lengkung pam untuk mengenal pasti operasi yang tidak cekap, dan gantikan pendesak, pengedap atau galas yang haus untuk mengekalkan prestasi pam.
