Pengetahuan Teknikal Pam Rongga Progresif

I. Apakah aPam Rongga Progresif

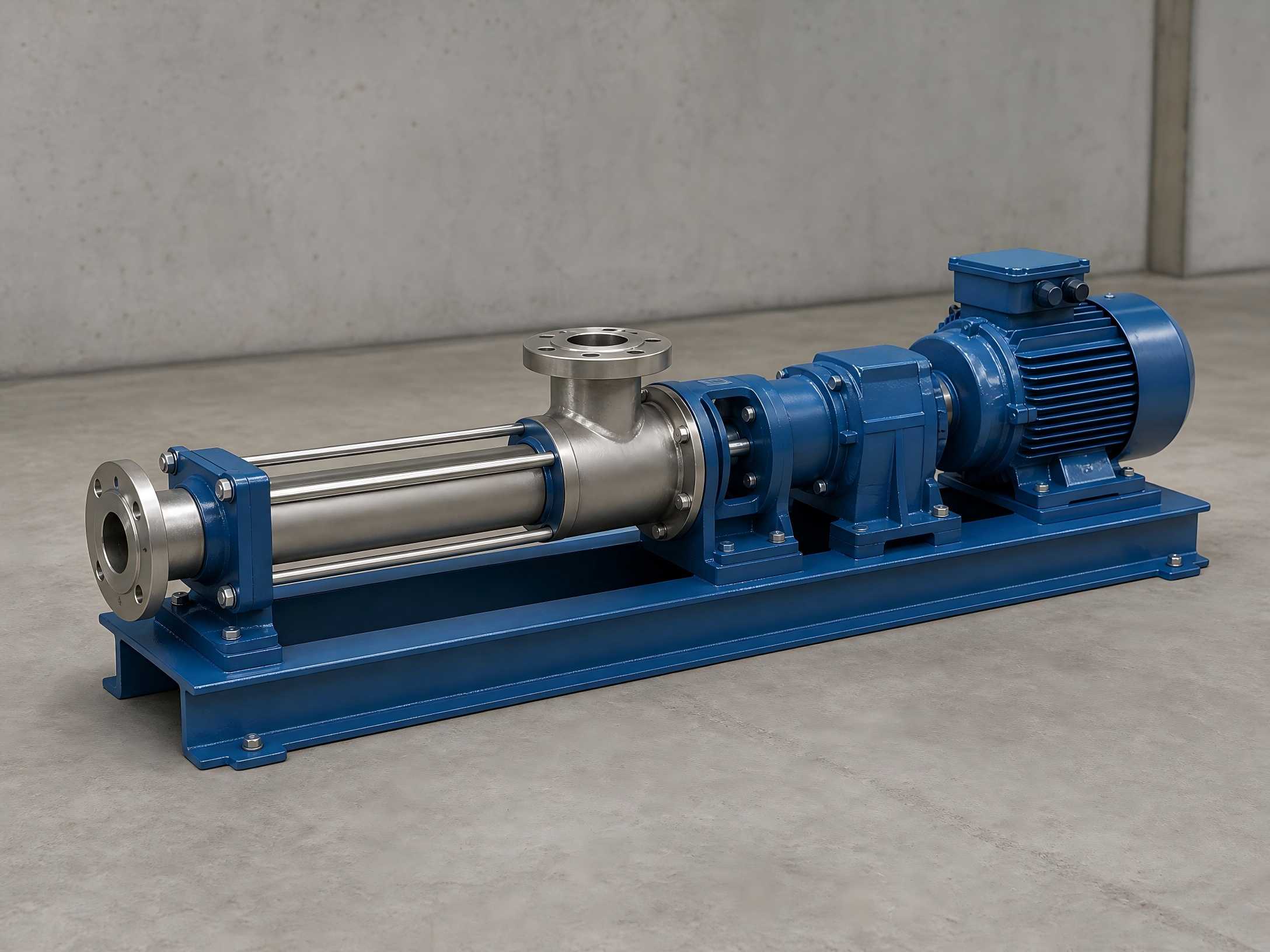

TheTeffikopam rongga progresif ialah peralatan penghantar anjakan positif. Ia terdiri daripada pemutar heliks sipi yang dikawinkan dengan sesendal permukaan heliks dua (pemegun) untuk membentuk rongga tertutup untuk anjakan sederhana. Ia menampilkan aliran bebas denyutan yang stabil, daya ricih yang rendah, kapasiti penyebuan diri yang kuat dan keserasian sederhana yang luas. Ia amat sesuai untuk menyampaikan media kelikatan tinggi, media yang mengandungi zarah keras, bahan gentian dan bahan sensitif ricih yang terdedah kepada koyak. Tidak sepertipam empar, pam rongga progresif tidak bergantung pada pengadukan pendesak berkelajuan tinggi. Medium tidak mengalami pengacakan atau pusaran yang ganas, dan sifat asalnya boleh dikekalkan sepenuhnya. Ia digunakan secara meluas dalam senario penyampaian yang kompleks seperti kumbahan dan enap cemar, buburan industri, pes makanan dan cecair kimia likat. Sementara itu, pam mempunyai struktur padat dengan beberapa komponen, membolehkan pembongkaran, pemasangan dan penyelenggaraan yang mudah, walaupun untuk pengendali baru.

II. Prinsip Kerja Teras Pam Rongga Progresif

Struktur operasi teras pam rongga progresif terdiri daripada rotor heliks satu benang yang dipasangkan dengan pemegun getah dua heliks. Konfigurasi geometri unik mereka membentuk ruang sederhana tertutup bebas. Semasa operasi, motor memacu aci pam, menyebabkan pemutar berputar pada paksinya sendiri sambil bergolek di sepanjang permukaan dalaman pemegun, secara berterusan menghasilkan ruang tertutup berturut-turut. Untuk setiap putaran penuh pemutar, medium mara dengan satu pic. Dengan putaran pemutar berterusan, medium ditolak secara paksi dan sama rata dari hujung sedutan ke hujung nyahcas melalui pendorongan heliks. Sepanjang proses penyampaian, halaju aliran dalaman kekal rendah dan isipadu ruang kekal malar, bebas daripada vorteks dan pergolakan, memberikan tekanan yang stabil dan pada asasnya menghalang degradasi dan pengemulsi sederhana.

 Parameter dan Ciri Operasi Teknikal Teras

•  Tekanan dan kepala: Pemegun tunggal plumbum menyampaikan tekanan keluaran 0.6MPa, sepadan dengan kepala air jernih 60m; pam dua peringkat dua plumbum mencapai tekanan 1.2MPa, sepadan dengan kepala 120m. Spesifikasi tekanan berbilang peringkat boleh dipilih mengikut keadaan kerja.
•  Prestasi penyebuan sendiri: Ketinggian penyebuan kendiri standard mencapai 6m. Penyebuan tidak diperlukan terlebih dahulu, menawarkan keupayaan penyebuan diri yang sangat baik.
•  Suhu sederhana: Model standard sesuai untuk media di bawah 80°C. Model khas tersuai boleh menahan keadaan operasi suhu tinggi sehingga 150°C.
•  Ciri-ciri aliran: Kadar aliran mempunyai korelasi positif linear yang ketat dengan kelajuan putaran. Aliran kekal stabil pada kelajuan putaran malar.

Larangan Penting: Pam rongga progresif dilarang sama sekali kering. Dalam keadaan kering, pemutar dan pemegun kekurangan pelinciran dan penyejukan daripada medium proses. Geseran dengan cepat menjana suhu tinggi, yang mudah melecur, retak dan menua stator getah. Ini merupakan punca utama kerosakan peralatan dan hayat perkhidmatan yang dipendekkan.

III. Komponen Struktur Teras

1. Pemutar

Rotor ialah aci heliks sipi metalik dan komponen bergerak penjana kuasa teras peralatan. Bahan industri yang biasa digunakan termasuk keluli tahan karat 304, keluli tahan karat 316, penyaduran krom keras dan aloi tahan haus untuk disesuaikan dengan pelbagai keadaan kerja yang menghakis dan melelas. Ketepatan pemesinan dan rintangan haus permukaan rotor secara langsung menentukan kestabilan aliran pam, menyampaikan ketepatan dan hayat perkhidmatan keseluruhan. Rotor bertetulang haus lebih disukai untuk pengangkutan jangka panjang media kasar seperti lumpur dan cecair sarat zarah keras.

2. Pemegun

Pemegun ialah sesendal getah dengan profil dwihelikal dalaman. Ia mewakili komponen utama yang paling kritikal dan paling boleh digunakan bagi pam rongga progresif, dan juga bahagian teras yang membolehkan pam mengendalikan media yang kompleks. Memanfaatkan sifat pelbagai bahan getah kenyal, pam rongga progresif mempunyai keupayaan penghantaran yang tidak tersedia untuk jenis pam konvensional, mengangkut cecair berkelikatan tinggi, cecair dengan zarah keras terampai dan media kompleks berserabut yang boleh dipercayai. Bahan getah yang berbeza dipadankan dengan keadaan kerja yang ditetapkan:

•  NBR (Nitrile Butadiene Rubber): Gred kegunaan am dengan rintangan minyak yang cemerlang. Sesuai untuk kumbahan, enap cemar, cecair berminyak biasa dan media konvensional.
•  EPDM (Etilena Propilena Diene Monomer Getah): Tahan asid-alkali, tahan haba dan anti-penuaan. Digunakan untuk pengangkut medium industri air panas dan menghakis lemah.
•  FKM (Fluoroelastomer): Bahan tahan kakisan berprestasi tinggi yang menampilkan rintangan haba, rintangan asid-alkali yang kuat dan rintangan kakisan kimia. Digunakan untuk pelbagai keadaan kerja medium kimia khas.

3. Pemasangan Pemacu Bersama Universal

Ia terutamanya menghantar tork sipi dan menyambungkan aci pemacu hadapan ke pemutar belakang, berfungsi sebagai hab teras untuk penghantaran kuasa. Semasa operasi peralatan, pemasangan ini secara berterusan tertakluk kepada beban berselang-seli. Pemakaian dipercepatkan apabila menghantar media yang mengandungi zarah pepejal dan kekotoran, menjadikannya tumpuan utama untuk pemeriksaan dan penyelenggaraan peralatan rutin.

4. Selongsong Pam, Inlet / Outlet dan Pemasangan Pandu

Selongsong pam menyediakan pembendungan sederhana dan perlindungan pengedap. Bebibir masuk dan keluar mematuhi keperluan pemasangan paip standard. Pemasangan pemacu terdiri daripada motor dan pengurang, menyokong operasi kelajuan tetap, peraturan kelajuan tanpa langkah dan variasi berbilang kelajuan. Kelajuan putaran boleh dilaraskan secara fleksibel untuk mengawal aliran penghantar dengan tepat dan memenuhi keperluan pengeluaran yang pelbagai.

IV. Kelebihan Teras dan Ciri Model Pam Rongga Progresif

•  Pengangkutan yang stabil dan tepat: Aliran dan tekanan bebas daripada turun naik nadi dengan isipadu ruang yang tetap. Digabungkan dengan sistem kawalan kelajuan, ketepatan aliran boleh mencapai ±1%. Ia boleh berfungsi sebagai pam pemeteran ketepatan untuk senario ketepatan tinggi termasuk aplikasi makmal, dos kimia dan batching industri.
•  Keserasian sederhana yang luar biasa: Mengendalikan air bersih, buburan berkelikatan tinggi, bahan pekat, media yang mengandungi zarah dan berserabut, menembusi had pengangkutan jenis pam biasa.
•  Pengangkut ricih rendah: Tiada vorteks atau pergolakan ganas semasa operasi. Bahan tidak akan koyak atau diemulsikan, menjadikannya sesuai untuk industri makanan, biologi dan kimia halus yang menuntut integriti sederhana.
•  Konfigurasi model fleksibel: Badan pam yang sama boleh direka khas ke dalam konfigurasi menegak, condong atau dipasang troli mudah alih untuk menampung reka letak tapak yang pelbagai dan keperluan pemasangan keadaan kerja.
•  Operasi dan penyelenggaraan yang mudah: Struktur keseluruhan yang ringkas dengan beberapa komponen. Pembongkaran, pemeriksaan dan penyelenggaraan adalah mudah dengan halangan kemahiran yang rendah.
•  Prestasi penyebuan kendiri yang sangat baik: Ketinggian penyebuan kendiri standard 6m. Peralatan penyebuan tambahan tidak diperlukan untuk permulaan yang mudah.

V. Teknologi Anti-Sbalikan Putaran Hidraulik Teras untuk Pam Rongga Progresif

Teknologi anti-terbalikan-putaran hidraulik ialah teknologi teras khusus yang menangani bahaya keselamatan yang disebabkan oleh putaran terbalik rentetan rod berkelajuan tinggi apabila pam ditutup atau rampasan pam untuk pam rongga progresif. Semasa penutupan atau rampasan pam pam rongga progresif konvensional, tenaga potensi kilasan disimpan dalam rentetan rod dan perbezaan tekanan antara tiub dan selongsong dilepaskan dengan cepat, mencetuskan putaran terbalik berkelajuan tinggi bagi rentetan rod. Tork serta-merta yang besar dijana, yang boleh membengkokkan atau mematahkan rod yang digilap dengan mudah, menyebabkan terputusnya tali rod, membawa kepada pemecahan berkelajuan tinggi dan lonjakan takal tali pinggang, merosakkan peralatan permukaan dan juga mengakibatkan kemalangan keselamatan diri.

Teknologi ini bergantung pada peranti anti-putaran balik hidraulik bebas untuk pelepasan tork yang selamat tanpa campur tangan manual. Apabila aci utama mengembangkan kecenderungan putaran terbalik selepas ditutup, omboh angkup brek hidraulik di dalam peranti memanjang secara automatik, menolak pad geseran untuk mengapit cakera brek, mengurangkan tekanan sistem dengan cepat dan menahan kelajuan putaran terbalik. Selepas tekanan caliper brek berkurangan, aci utama berputar sedikit ke belakang, pam gear memulakan semula operasi dan kaliper brek mengapit cakera brek sekali lagi. Melalui mod "pelepasan-pengapit-brek kitaran" yang fleksibel, tork putaran songsang aci utama secara beransur-ansur dikurangkan kepada sifar untuk menghapuskan sepenuhnya risiko keselamatan.

Kelebihan teknikal teras: Mekanisme pemunggahan tekanan berterusan sehala terbina dalam, tork brek yang besar, brek lancar dan prestasi pelesapan haba yang menggalakkan untuk pelepasan tork baki automatik. Peranti ini menggunakan struktur modular bebas. Tiada pengubahsuaian kepada badan pam utama diperlukan; pengubahsuaian boleh dilakukan secara langsung pada peralatan pemacu sedia ada, menampilkan operasi mudah, kos pembinaan semula yang rendah dan keserasian yang unggul.

 VI. Garis Panduan Operasi dan Penyelenggaraan Rutin

1. Tiada permulaan kering: Isikan ruang pam dengan medium sebelum dimulakan untuk mencapai pelinciran dan penyejukan, dan mengelakkan kegagalan kelesuan haba stator.

2. Kawalan kelajuan putaran yang munasabah: Kelajuan putaran yang lebih tinggi menghasilkan kadar aliran yang lebih besar namun mempercepatkan haus pemutar, pemegun dan sambungan universal. Untuk pengangkutan sederhana kasar, beroperasi pada julat kelajuan rendah yang munasabah untuk memanjangkan hayat perkhidmatan peralatan.

3. Pemeriksaan tujuan khas berkala: Fokus pada pemantauan keadaan operasi pemasangan pemacu bersama universal, pengedap mekanikal dan peranti brek. Mengenal pasti bahaya seperti haus, kebocoran dan kegagalan brek tepat pada masanya.

4. Tutup penyelenggaraan dan pembersihan: Untuk penutupan peralatan jangka panjang, siram bahagian dalam ruang pam dengan teliti untuk mengelakkan pemejalan sederhana dan kerak yang akan menyekat ruang atau menghakis komponen.

5. Penggantian bahagian boleh guna tepat pada masanya: Penurunan yang jelas dalam kadar aliran dan tekanan kebanyakannya disebabkan oleh haus dan penuaan rotor dan stator. Gantikan komponen dengan segera untuk menjamin ketepatan pengendalian peralatan.
