Penjelasan terperinci mengenai rancangan pembilasan biasa 1/11/53A/53B

Dalam pemasangan, pentauliahan, penyelenggaraan dan pemeliharaan sistem cecair perindustrian (seperti pam, injap, saluran paip, penukar haba dan peralatan lain), pelan flushing adalah proses teras untuk menghilangkan kekotoran (kimpalan kimpalan, karat, debu, noda minyak) dalam sistem dan memastikan operasi selamat peralatan.

I. Rancangan 1: Gelung Single-melalui Flushing (Jenis Asas Sejagat)

1. Definisi teras

Rancangan 1 tidak memerlukan sebarang saluran paip luaran. Ia berfungsi sebagai saluran paip pembasmian dalaman untuk meterai mekanikal. Pelan seperti 11, saluran paip pembilasan tidak terdedah kepada atmosfera, dengan itu menghalang cecair kelikatan tinggi dari pembekuan/polimerisasi pada suhu rendah.

2. Senario yang berkenaan

• Biasanya digunakan untuk pam mendatar.
• Cecair kelikatan tinggi yang terdedah kepada penebalan, pemadaman atau pempolimeran.
• Lebih sesuai untuk pam ANSI.

3. Langkah berjaga -jaga

• Kadar aliran cecair pembilasan mesti mencukupi untuk mengeluarkan haba dari ruang meterai mekanikal.
• Tidak seperti Rancangan 11, cecair pembilasan jarang diarahkan ke muka meterai.
• Tidak disyorkan untuk produk kotor, kerana mereka dapat dengan mudah menyumbat saluran paip.
• Iv.

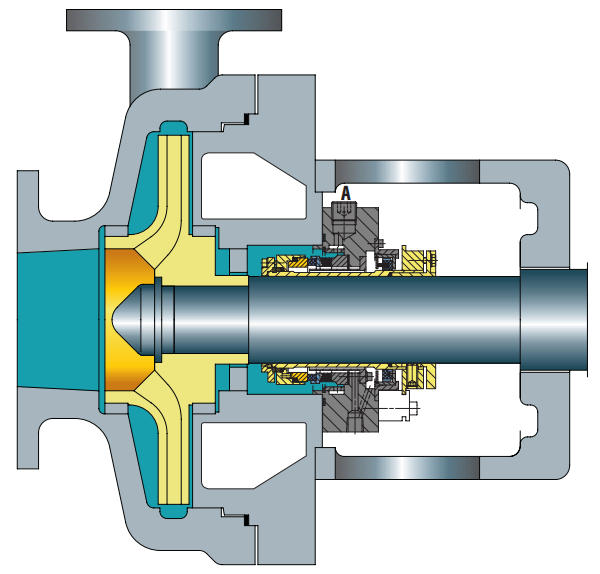

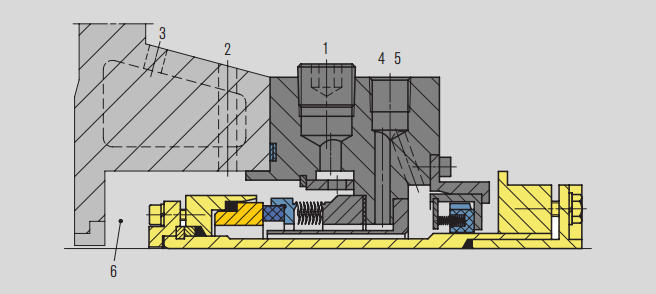

Butiran ruang meterai

1. Port flushing (f), dipasang (untuk kemungkinan cecair beredar masa depan atau pembuangan pam menegak)
2. Port bolong (v), jika diperlukan
3. Pemanasan/penyejukan masuk (HI atau CI), pemanasan/penyejukan (ho atau co), jika diperlukan
4. Kadar aliran air penyejuk (Q)
5. Dewan meterai
6. Dewan meterai

Ii.

1. Definisi teras

• Pelan Flushing Default untuk semua meterai tunggal.
• Berkhidmat sebagai pelan pembilasan dan pengawalan diri untuk pam mendatar.
• Membantu membuat margin tekanan wap tambahan di ruang meterai.
• Menggunakan lubang kawalan aliran untuk mengehadkan aliran cecair flushing ke meterai mekanikal.
• Menggunakan pembilasan yang diedarkan untuk membuat penyejukan dan pelinciran lebih berkesan.

2. Senario yang berkenaan

• Umumnya sesuai untuk semua tujuan umum, kecuali apabila perbezaan tekanan antara pelabuhan pelepasan pam dan tekanan ruang meterai kecil.

3. Langkah berjaga -jaga

• Untuk aplikasi kepala tinggi, saiz orifis dan/atau bilangan orifices mesti dikira dengan sangat berhati-hati.
• Saiz pelepasan dan lubang lubang tekak bersama -sama memastikan bahawa cecair pembilasan dapat mengalir dengan betul ke meterai.
• Sentiasa periksa perbezaan antara pelabuhan pelepasan dan tekanan ruang meterai.
• Media yang mengandungi pepejal, abrasif atau bahan yang mudah dipolimerisasi harus dielakkan.
• Penyebaran plat orifis boleh disahkan dengan memeriksa suhu permukaan saluran paip hulu dan hiliran plat orifis.

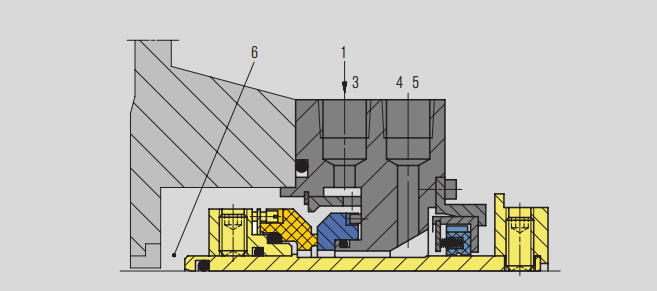

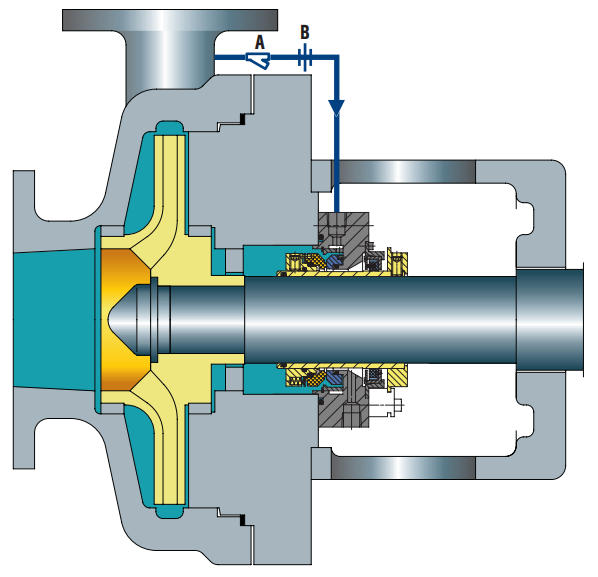

Butiran ruang meterai

1. dari kawasan tekanan tinggi pam (pelepasan pam atau saluran paip pam)
3. Pelabuhan FLUSHING (F)
4.cooler (Q)
5. Port Port (D)
6. Dewan -ruang



Iii.

1. Definisi teras

• Medium yang dipam tidak akan bocor ke atmosfera kecuali tekanan tangki hilang.
• Tekanan memerlukan sumber nitrogen.
• Menyediakan gegelung penyejuk di dalam atau di luar tangki untuk mengeluarkan haba.
• Menggunakan peranti peredaran dalaman untuk memastikan peredaran cecair penghalang.
• Cecair halangan memasuki medium proses melalui muka meterai dalaman.

2. Senario yang berkenaan

• Sesuai untuk keadaan kerja di mana medium produk dibenarkan dicairkan.
• Sesuai untuk keadaan kerja di mana medium tidak dapat menyediakan pelinciran untuk muka meterai dalaman.
• Sesuai untuk senario di mana tekanan pengasingan adalah sehingga 16 bar (232 psi).

3. Langkah berjaga -jaga

• Sahkan keserasian antara cecair pengasingan dan medium yang dipam.
• Melepaskan sistem sebelum memulakan peralatan.
• Sesuai untuk keadaan kerja di mana Rancangan 53A tidak boleh diterima pakai kerana ketidakupayaan untuk mendapatkan sumber nitrogen yang berterusan dan stabil pada tekanan yang diperlukan.
• Penurunan dalam tahap cecair tangki penyimpanan menunjukkan kebocoran meterai dalaman dan/atau luar.
• Pastikan tekanan pengasingan sentiasa sekurang -kurangnya 1.4 bar (20 psi) lebih tinggi daripada tekanan ruang meterai.
• Jika tekanan pengasingan lebih tinggi daripada 16 bar (232 psi), Rancangan 53B, 53C atau 54 harus diterima pakai.
• .
• Pastikan keserasian antara cecair pengasingan dan medium yang dipam oleh pam.

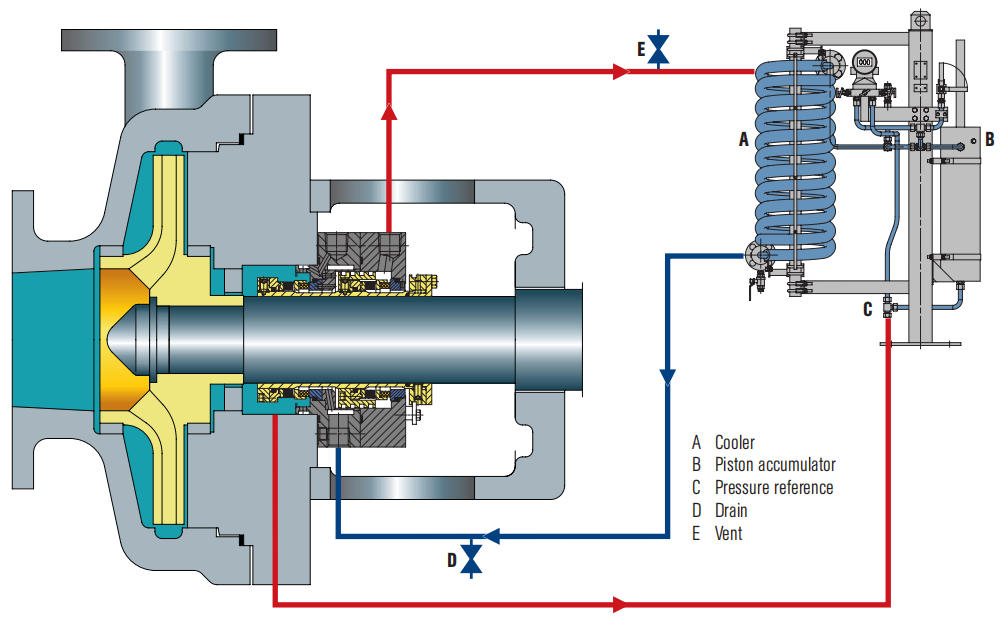

Butiran ruang meterai

4.flushing (f)

5. Outlet Penghalang Cliquid (LBO)

6. Saluran halangan yang tidak disengajakan (LBI)

7. Dewan -ruang

Iv.

1. Definisi teras

• Cecair halangan dan nitrogen dipisahkan oleh diafragma, yang secara efektif dapat mencegah pencampuran nitrogen dan cecair halangan, sama dengan Rancangan 53A.
• Medium yang dipam biasanya tidak akan bocor ke atmosfera kecuali tekanan pundi kencing hilang.
• Sebagai sistem bebas, ia mempunyai kebolehpercayaan yang tinggi dan tidak memerlukan sumber nitrogen kekal dan tekanan luaran.
• Pemulihan haba dilakukan melalui air atau udara sejuk.
• Cecair halangan memasuki medium proses melalui muka meterai dalaman.

2. Senario yang berkenaan

• Sesuai untuk keadaan kerja di mana medium produk dibenarkan dicairkan.
• Sesuai untuk keadaan kerja di mana medium tidak boleh mengepam muka meterai dalaman.
• Sesuai untuk keadaan kerja di mana Rancangan 53A tidak boleh diterima pakai kerana ketidakupayaan untuk mendapatkan sumber nitrogen yang berterusan dan stabil pada tekanan yang diperlukan.
• Sesuai untuk senario aplikasi di mana tekanan pengasingan lebih tinggi daripada 16 bar (232 psi) dan Plan 53A tidak boleh diterima pakai.

3. Langkah berjaga -jaga

• .
• Sahkan keserasian antara cecair pengasingan dan medium yang dipam.
• Pastikan diafragma pundi kencing telah dicas pada tekanan yang betul untuk mencapai tekanan pengasingan yang diperlukan pada suhu operasi.
• Melepaskan sistem sebelum memulakan peralatan.
• Sesuai untuk keadaan kerja di mana Rancangan 53A tidak boleh diterima pakai kerana ketidakupayaan untuk mendapatkan sumber nitrogen yang berterusan dan stabil pada tekanan yang diperlukan.
• Pastikan tekanan pengasingan sentiasa sekurang -kurangnya 1.4 bar (20 psi) lebih tinggi daripada tekanan ruang meterai.
• Oleh kerana kapasiti kecil cecair pengasingan dalam penumpuk, kesan pelesapan haba bergantung kepada kecekapan penyejuk.

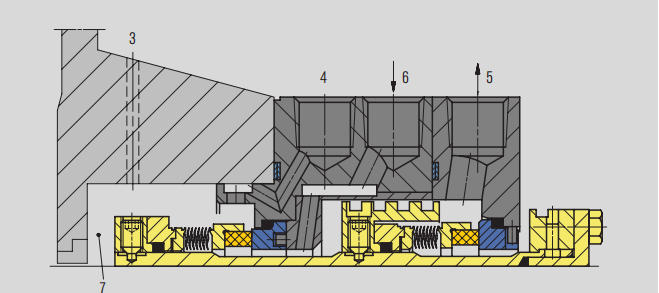

Butiran ruang meterai

3. Titik Rujukan Tekan

4.flushing (f)

5. Output Halangan Cliquid (LBO)

6. Input Halangan Cliquid (LBI)

7. Dewan -ruang

Kesimpulan

Sekiranya anda ingin mengetahui lebih banyak pengetahuan profesional mengenai pelan fluida perindustrian pelan, pam dan penyelenggaraan injap, atau penyelesaian yang disesuaikan untuk peralatan bendalir, sila lawati laman web rasmi kamiwww.teffiko.com. sales@teffiko.comPenurunan dalam tahap cecair tangki penyimpanan menunjukkan kebocoran meterai dalaman dan/atau luar.
