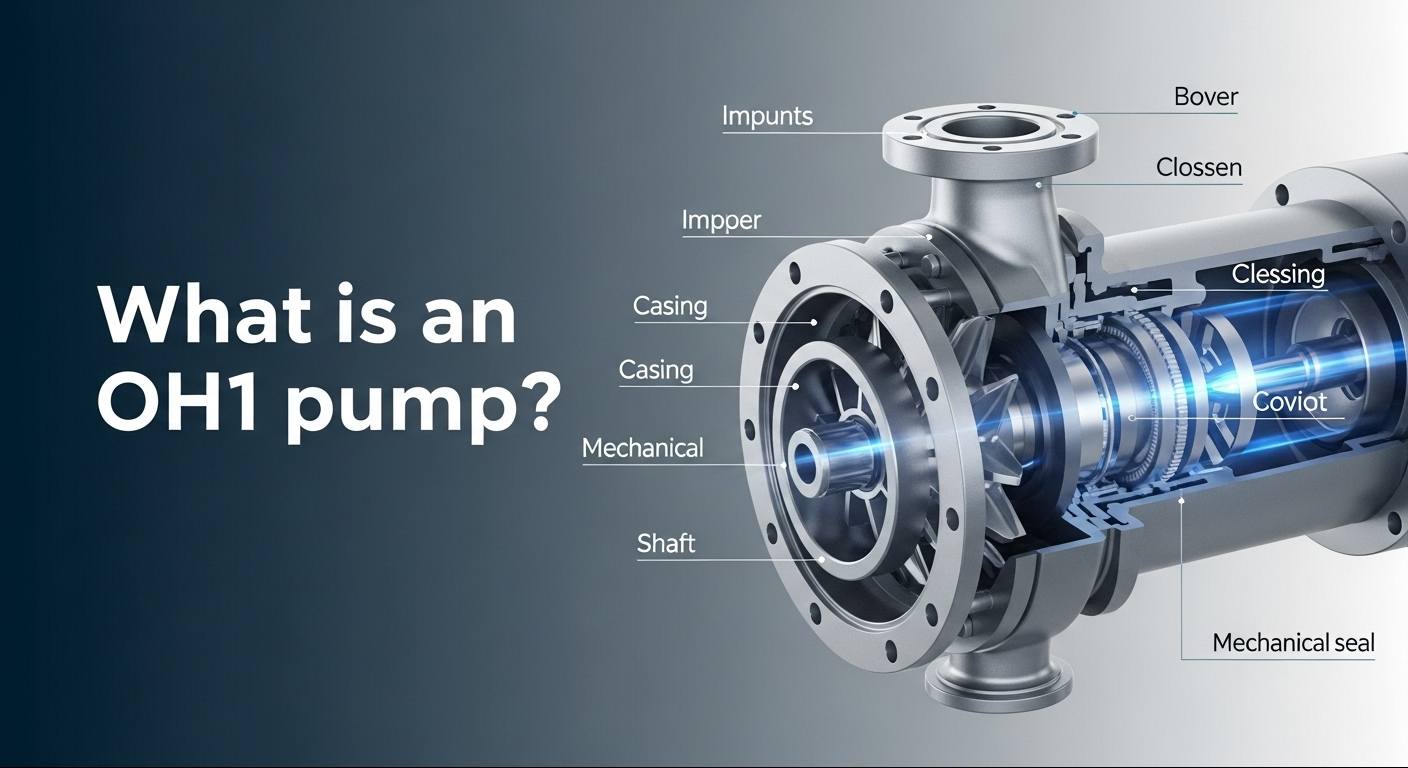

Apa itu pam OH1？

Jika anda bekerja dengan pam empar industri secara teratur, anda mungkin telah menemui model "OH1" -dan mari kita jujur, sangat mudah untuk dicampur dengan jenis lain. Ramai jurutera tahu pam centrifugal mengangkut cecair, tetapi jika anda bertanya kepada mereka apa yang membuat pam OH1 unik? Kebanyakan mereka akan berjuang untuk menjawab. Dan jangan sekali -kali saya memulakan pasukan perolehan -memang memahami model semua tetapi menjamin berakhir dengan peralatan yang salah. Tetapi inilah perkara: pam OH1 adalah kerja -kerja dalam industri seperti minyak, kuasa, dan bahan kimia. Mereka adalah pam overhung klasik di bawah standard API 610 (kod reka bentuk global untuk pam empar), dan apabila anda mendapat asas -asas, mereka sebenarnya cukup mudah. Biarkan saya membimbing anda melalui butiran utama.

1. Pertama, mari kita jelaskan -apa sebenarnya "OH1"?

OH1 adalah jenis tertentu "Overhung Centrifugal Pump" yang ditakrifkan oleh standard API 610. Mari kita memecahkan penamaan: "Oh" bermaksud "Overhung" (yang masuk akal, betul?), Dan "1" menunjukkan ia adalah satu panggung, pam akhir-suction. Secara jelas, inilah maksudnya: pendesak (bahagian yang menggerakkan cecair) ditetapkan kepada hanya satu sisi aci pam, perumahan galas disatukan secara langsung dengan badan pam, dan galas itu hanya menyokong satu ujung pam -oleh itu nama "overhung".

API 610 mengkategorikan pam sentrifugal ke dalam kumpulan utama: OH (Overhung), BB (antara bearing), VS (Vertikal digantung), dan banyak lagi. Di dalam kumpulan OH, terdapat sub-model seperti OH1, OH2, dan OH3-masing-masing dengan ciri-cirinya sendiri. OH2 adalah pam overhung dua peringkat (sesuai untuk aplikasi tekanan tinggi), dan OH3 menambah komponen tambahan untuk mengimbangi daya paksi. Tetapi OH1? Ia adalah yang paling mudah dari sekumpulan. Tiada ciri tambahan mewah-hanya memberi tumpuan kepada aplikasi kepala sederhana hingga rendah. Itulah sebabnya ia adalah pam overhung yang paling serba boleh dalam kebanyakan tetapan perindustrian -tidak perlu mengatasi perkara yang tidak perlu.

2. Reka bentukOH1 Pam: 4 kelebihan praktikal

Mengapa begitu banyak industri bergantung pada pam OH1? Kuncinya terletak pada reka bentuk mereka, yang menyelesaikan masalah dunia nyata. Berikut adalah ciri -ciri paling menonjol mereka:

• Kompak, menjimatkan ruang:Perumahan dan badan pam dibuang sebagai sekeping tunggal, jadi tidak ada sokongan tambahan yang diperlukan. Saya telah melihatnya secara langsung: pam OH1 dengan kadar aliran yang sama dengan mudah 30% lebih pendek daripada pam double-suction. Ini adalah lifesaver di ruang yang ketat seperti tumbuhan petrokimia atau bilik dandang tumbuhan kuasa, di mana setiap inci penting. Tidak perlu menyusun semula paip atau mengembangkan ruang -hanya slotnya.
• Pengedap yang boleh dipercayai, pencegahan kebocoran yang sangat baik:Kebocoran adalah sakit kepala utama, terutamanya apabila mengendalikan media mudah terbakar seperti minyak mentah atau bahan kimia yang menghakis. Pam OH1 datang standard dengan meterai mekanikal (beberapa model boleh dinaik taraf kepada meterai dua kali), dan muka meterai biasanya diperbuat daripada silikon karbida dan grafit-cukup untuk menahan suhu tinggi dan memakai. Di bawah operasi biasa, kebocoran adalah kurang daripada 5 mililiter sejam-jauh lebih baik daripada meterai pembungkusan lama. Saya pernah bekerja dengan loji kimia yang beralih kepada pam OH1, dan penutupan yang berkaitan dengan kebocoran mereka turun hampir 80%.
• Galas yang tidak memerlukan perhatian yang berterusan:Mereka menggunakan galas roller silinder berbaris, yang menggenggam aci dengan ketat dan mengendalikan kedua-dua daya radial dan paksi. Selain itu, perumahan galas mempunyai sistem peredaran minyak pelincir terbina dalam, menjaga perkara yang sejuk melalui pelinciran percikan. Pam sentrifugal biasa memerlukan top-up minyak setiap 3 bulan, tetapi pam OH1? Anda boleh meregangkannya hingga 6-12 bulan. Ini bermakna shutdowns yang lebih sedikit -mudah 2 hingga 3 lebih sedikit setahun. Untuk kilang -kilang yang berjalan 24/7, ini adalah rangsangan besar untuk produktiviti.
• Kecekapan tenaga:Impeller ini mempunyai reka bentuk bilah yang melengkung ke belakang, yang dioptimumkan oleh jurutera berdasarkan mekanik cecair untuk meminimumkan pergolakan di dalam pam. Saluran aliran pam juga digilap untuk mengurangkan rintangan. Saya pernah melihat data ujian menunjukkan bahawa pam OH1 adalah 8-12% lebih cekap daripada pam overhung biasa pada kadar aliran yang sama. Mari kita lakukan pengiraan cepat: Jika anda bergerak 100 meter padu air sejam, itu 20 kWh disimpan setiap hari. Lebih setahun, simpanan tersebut menambah jumlah yang besar.

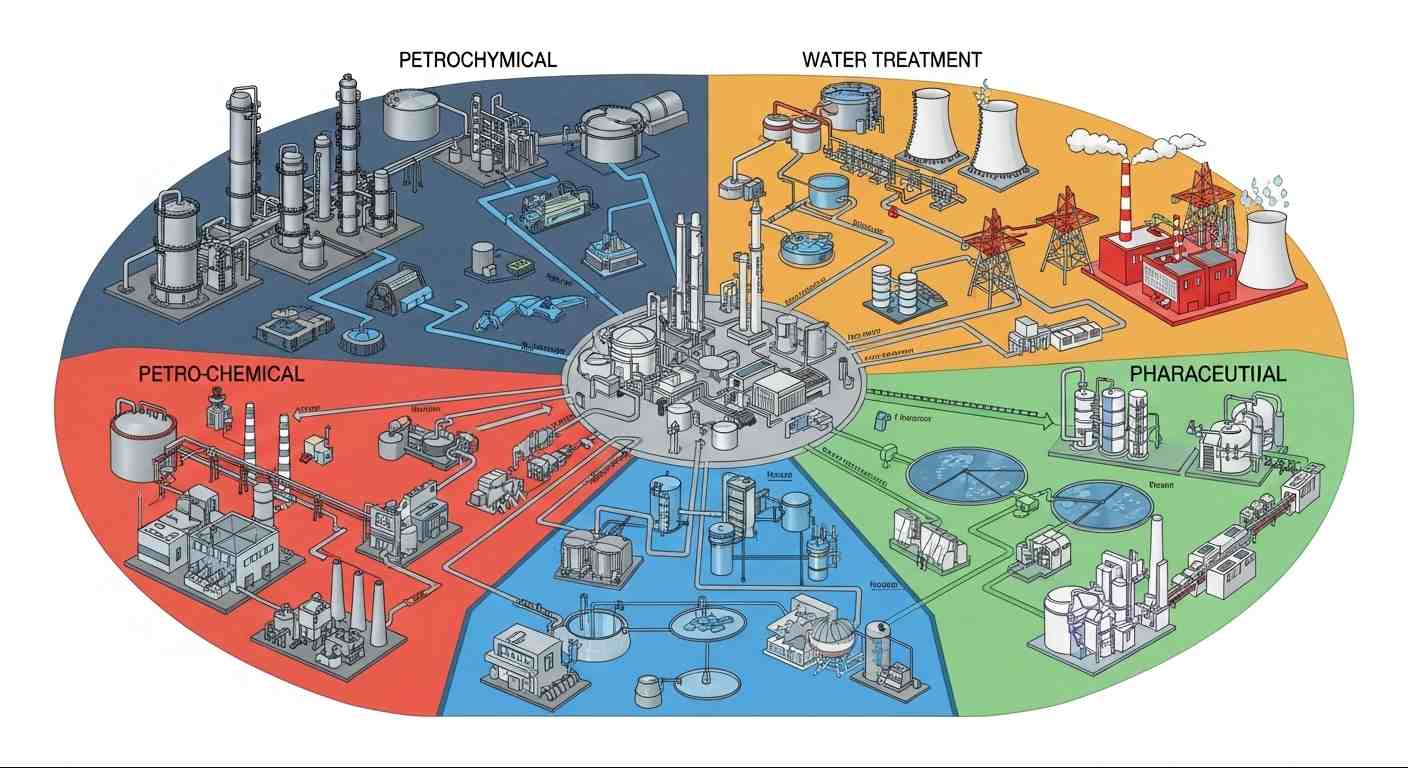

3. Di mana untuk mencari pam OH1: 4 industri utama

Pam ini bukan hanya direka dengan baik-ia juga sesuai dengan keadaan kerja tertentu. Berikut adalah senario aplikasi yang paling biasa:

• Industri Petrokimia:Mereka berada di mana-mana di kilang penapis, terutamanya digunakan untuk mengangkut media kelikatan rendah seperti minyak mentah dan petrol. Ambil kawasan penyimpanan minyak mentah, contohnya: anda perlu memindahkan minyak ke menara penyulingan tanpa kebocoran, dan saiz padat pam OH1 sesuai dengan sempurna di antara saluran paip padat. Tambahan pula, kadar alirannya sangat stabil (dengan kesilapan kurang daripada 2%), jadi menara penyulingan tidak pernah mendapat terlalu banyak atau terlalu sedikit makanan -tiada penutupan yang tidak dijangka.
• Industri Kuasa:Loji kuasa haba dan loji kuasa biomas menggunakan pam OH1 untuk membekalkan air ke dandang. Dandang memerlukan aliran stabil air tekanan sederhana, dan pam OH1 memenuhi keperluan ini dengan sempurna. Saya pernah bekerja dengan unit 300 MW yang mempunyai dua pam OH1 yang beroperasi, satu di siap sedia. Mereka dapat menahan suhu sehingga 180 ° C, dan kecekapan mereka membantu mengurangkan penggunaan tenaga keseluruhan tumbuhan.
• Industri Rawatan Air:Loji kumbahan perbandaran dan kemudahan air sisa perindustrian suka menggunakannya untuk mengangkut air bersih atau kumbahan rendah. Badan pam biasanya diperbuat daripada keluli tahan karat 304 atau 316L, atau besi tuang tahan kakisan-jadi ia tidak akan berkarat dari bahan kimia dalam kumbahan. Dan reka bentuk sedapnya jauh lebih cenderung untuk menyumbat daripada pam tenggelam-tidak ada serat yang dibalut di sekitar pendesak. Ia sesuai untuk loji rawatan air kecil ke sederhana dengan kapasiti pemprosesan 50-500 meter padu per jam.
• Industri Farmaseutikal:Pam OH1 gred makanan adalah penting di sini. Mereka memenuhi piawaian GMP (amalan pembuatan yang baik), dengan dinding dalaman ultra-licin (kekasaran RA ≤ 0.8 μm) supaya ubat cair tidak akan berpegang kepada mereka. Meterai juga diperbuat daripada getah gred makanan, jadi tiada pencemaran bahan berlaku. Saya telah melihat mereka dalam makmal vaksin dan kilang -kilang farmaseutikal, terutamanya digunakan untuk mencampurkan dan mengangkut cecair dalam barisan pengeluaran.

4. Cara Memilih Pam OH1 yang Hak: 5 Petua Tidak Boleh Dibenarkan

Memilih pam OH1 tidak sukar -ikuti lima langkah ini:

• Mulakan dengan cecair yang akan diangkut:Jika anda mengendalikan media suhu tinggi (seperti minyak panas lebih dari 120 ° C), pilih model dengan jaket penyejuk-sebaliknya, galas akan terbakar. Untuk media kelikatan tinggi (seperti minyak pelincir melebihi 50 CST), pergi untuk model dengan salur masuk pendesak yang lebih besar-terlalu kecil salur masuk akan membawa kepada aliran yang tidak mencukupi. Untuk media berasid (seperti asid hidroklorik), langkau keluli tahan karat biasa dan gunakan Hastelloy (aloi tahan kakisan). Saya pernah melihat sebuah kilang menggunakan pam OH1 standard untuk asid, dan ia hanya berlangsung 6 minggu.
• Jangan berhemat pada kadar aliran dan margin kepala:Jangan sekali -kali memilih pam berdasarkan keperluan kadar aliran "tepat" anda -menambah margin 10%. Sebagai contoh, jika anda perlu mengangkut 80 meter padu sejam, pilih model yang diberi nilai untuk 90 meter padu sejam. Bagi kepala (tekanan output pam), ingatlah untuk mengambil kira rintangan saluran paip: Jika anda bergerak air 15 meter tinggi melalui 100 meter paip, anda memerlukan pam dengan kepala 25 meter (tambahan 10 meter adalah untuk mengatasi rintangan saluran paip). Ketua yang tidak mencukupi akan menyebabkan pam berjalan berlebihan dan gagal dengan cepat.
• Pertimbangkan persekitaran pemasangan:Jika memasang di luar rumah, pilih model dengan penutup hujan air masuk ke dalam perumahan galas akan merosakkan galas. Untuk ruang yang ketat (seperti bilik sepanjang 1 meter), pilih panjang model pendek pendek-panjang di bawah 1.2 meter. Sekiranya terdapat sumber getaran yang berdekatan (seperti pemampat), tambahkan rosak getaran pad kejutan lebih cepat daripada apa -apa lagi.
• Perkara kecekapan tenaga:Pam dengan kecekapan tenaga kelas pertama menjimatkan 15-20% lebih banyak elektrik daripada mereka yang mempunyai kecekapan kelas ketiga. Berjalan 8 jam sehari, itu hampir 10,000 yuan dalam simpanan elektrik tahunan. Membelanjakan sedikit lebih awal pada model kecekapan tinggi pasti bernilai.
• Pilih aksesori yang betul:Untuk media toksik seperti methanol, naik taraf ke meterai dua kali ganda ditambah sistem cecair meterai-ini menghalang kebocoran. Jika anda ingin memantau status peralatan dari jauh, pasang sensor getaran dan pemancar suhu. Apabila galas mula dipakai, nilai getaran akan mencapai 4.5 mm/s, mencetuskan amaran awal supaya anda tidak akan menghadapi kegagalan secara tiba -tiba.

5. Cara Mengekalkan Pam OH1: 3 Petua Mudah (Tiada Pakar Diperlukan)

Ramai orang mengadu bahawa penyelenggaraan pam adalah kerumitan, tetapi pam oh1 benar-benar penyelenggaraan rendah-hanya melakukan tiga perkara ini:

• Pemeriksaan harian (5 minit maksimum): Setiap minggu, merasakan galas -jika mereka melebihi 70 ° C, tukar minyak pelincir. Setiap bulan, periksa meterai -jika kebocoran melebihi 10 mililiter, gantikan komponen meterai. Setiap suku tahun, bersihkan penapis penapis salur masuk mengurangkan aliran. Anda tidak perlu membongkar pam untuk tugas-tugas ini, menjimatkan separuh masa berbanding dengan mengekalkan pam dua kali.
• Penyelesaian Masalah: Mulakan dengan asas -asas: aliran yang dikurangkan? Mula -mula periksa paip paip masuk biasanya penyebabnya. Kemudian periksa pendesak-single-stage pendesak mudah diganti. Peningkatan getaran? Semak pelepasan galas (ganti galas jika pelepasan melebihi 0.1 mm) dan aci aci pam-aci boleh diluruskan jika bengkok, tidak seperti aci pelbagai peringkat yang memerlukan penggantian penuh. Meterai yang membocorkan? Semak muka -muka -scratches boleh diperbaiki dengan pengisaran, tidak perlu menggantikan keseluruhan pemasangan meterai.
• Penyelenggaraan Deep Tahunan: Sekali setahun, mengambil perumahan galas dan menggantikan gris berasaskan lithium-jangan overfillnya, hanya isi ke 1/2 hingga 2/3 daripada jumlah perumahan galas (overfilling menyebabkan terlalu panas). Kencangkan bolt yang menghubungkan badan pam ke bolt asas -loose menyebabkan misalignment aci pam. Sapukan lapisan resin epoksi ke rongga pendesak dan meterai untuk mencegah karat. Semua tugas ini boleh dilakukan di tanah -tidak diperlukan kren.

Kesimpulan

Pada penghujung hari, pam OH1 hanyalah alat yang kukuh dan praktikal. Ia tidak mempunyai ciri-ciri mewah pam pelbagai peringkat, tetapi ia cemerlang dalam apa yang direka untuk aplikasi kepala-medium-ke-rendah, aliran stabil, dan penyelenggaraan yang mudah. Bagi perniagaan, ini bermakna sakit kepala yang lebih sedikit dan jumlah kos pemilikan yang lebih rendah sepanjang hayat peralatan.
