Pam OH3 Centrifugal: pilihan utama untuk ruang sempit

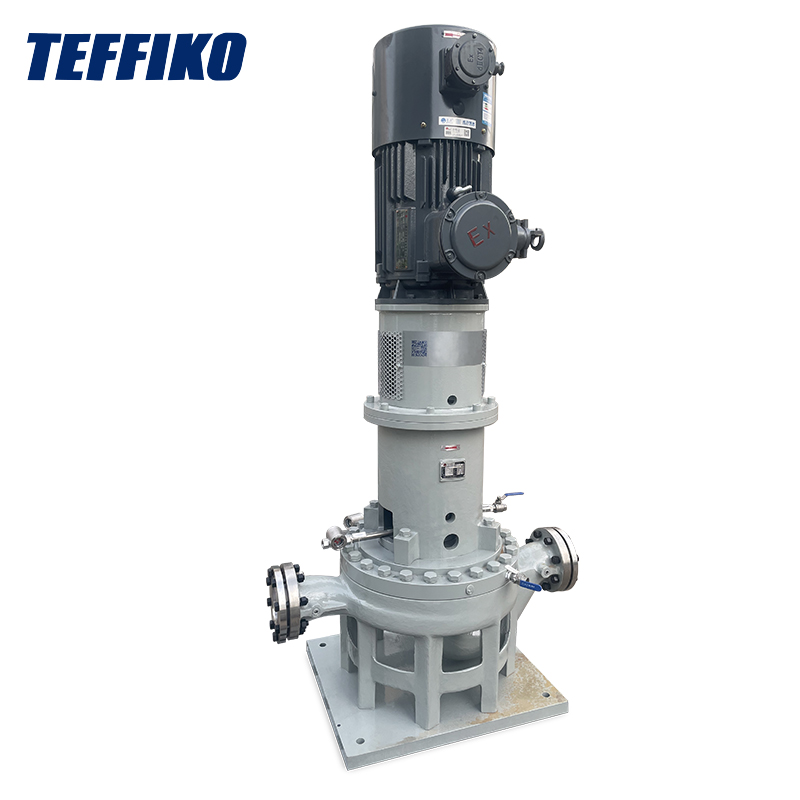

TheOH3 Centrifugal PumpTelah meninggalkan kesan yang mendalam kepada saya-anda dapat melihatnya di mana-mana, dari rak paip penapisan minyak dan dek platform luar pesisir yang penuh sesak ke sistem saluran paip tekanan tinggi. Apa yang membezakannya daripada model pam lain adalah ciri -ciri yang boleh dipercayai dan tahan lama: reka bentuk menegak yang menjimatkan ruang, struktur modular untuk pemasangan mudah dan pembongkaran, dan keupayaan untuk menahan suhu tinggi, tekanan tinggi, dan media yang mengakis. Ia seperti direka khusus untuk menyelesaikan masalah rumit yang paling biasa dalam tetapan perindustrian. Di bawah ini, saya akan memecahkan komponen terasnya, prinsip kerja sebenar, dan bagaimana reka bentuk ini menyesuaikan diri dengan keadaan operasi kilang sebenar.

I. Komponen Struktur Teras

Prestasi OH3 bukanlah ceramah kosong-setiap komponen adalah kejuruteraan ketepatan untuk menargetkan titik kesakitan perindustrian. Mari kita pecahkan mereka satu demi satu:

1.1 Pendakap galas modular menegak

Tidak seperti pam mendatar seperti OH1, yang mengintegrasikan perumahan galas dengan badan pam, OH3 mengamalkan kurungan galas modular bebas yang dipasang secara menegak di atas selongsong pam. Reka bentuk ini adalah kejayaan revolusioner untuk senario perindustrian:

• Kapasiti Bahan Beban Teratas: Kurungan galas diperbuat daripada besi tuang berat atau besi mulur, dengan ketebalan dinding minimum 15mm, mampu menahan beban muncung yang ditentukan oleh piawaian API 610. Saya tidak pernah melihat ia menderita misalignment aci kerana pengembangan, penguncupan, atau getaran terma saluran paip - kestabilannya adalah luar biasa.
• Penyelenggaraan tanpa usaha: Ia menempatkan galas roller silinder dua baris "berturut-turut" di dalam, yang dapat menahan kedua-dua daya radial dan paksi. Paling penting, tidak perlu membongkar saluran paip masuk dan keluar; Anda hanya perlu mengeluarkan pendakap galas dari bahagian atas untuk pemeriksaan dan pembaikan, dengan ketara mengurangkan downtime.

1.2 Impeller satu peringkat dan selongsong volute berganda

Gabungan pendesak dan volute adalah perlawanan yang sempurna, dioptimumkan melalui dinamik cecair pengiraan (CFD). Semua model dengan diameter ≥ DN80 datang standard dengan volute ganda - pengubahsuaian kecil ini menggandakan kecekapan dan kestabilan:

• Impeller yang kuat dan indah: Tersedia dalam 316L Stainless Steel atau Hastelloy, ia menawarkan rintangan kakisan yang sangat baik. Bilah kelengkungan ke belakang meminimumkan pergolakan cecair, mengakibatkan kecekapan pemindahan tenaga yang mengejutkan. Ia hanya ditetapkan pada satu hujung aci pam dengan kacang kunci dan tidak akan mengalami pergerakan paksi semasa operasi-saya secara khusus diperiksa semasa penyelenggaraan, dan ia tetap tegas di tempat walaupun di bawah penggunaan intensiti tinggi.
• Volute berganda menyelesaikan titik kesakitan utama: Volut tunggal biasa menjana daya radial yang tidak seimbang di bawah keadaan aliran tinggi, yang memakai batang dan galas dari masa ke masa. Walau bagaimanapun, Volute Double OH3 memisahkan cecair ke dalam dua laluan melalui saluran aliran simetri, mengimbangi 90% daripada daya radial, dengan ketara mengurangkan pesongan aci dan memakai galas - dari pengalaman saya, ini dapat memanjangkan hayat perkhidmatan pam selama beberapa tahun.

1.3 Sistem Pengedap API 682 yang sesuai

Kebocoran adalah bahaya maut apabila mengangkut media tekanan tinggi, toksik, atau suhu tinggi-tetapi sistem pengedap OH3 benar-benar menghapuskan kebimbangan ini:

• Konfigurasi asas yang stabil dan boleh dipercayai: Datang standard dengan meterai mekanikal tunggal, dengan wajah pengedap silikon karbida-grafit. Walaupun tidak mewah, ia cukup cukup untuk media yang tidak berbahaya. Saya telah menjalankannya secara berterusan selama berbulan -bulan tanpa sebarang masalah kebocoran.
• Pilihan naik taraf yang sangat disasarkan: Untuk mengangkut media toksik atau sangat menghakis, ia boleh ditingkatkan ke meterai mekanikal dua kali dengan sistem cecair pengasingan, mengawal kebocoran kepada ≤5ml/h-jauh lebih rendah daripada ambang 20ml/h meterai pembungkusan tradisional. Margin keselamatan sedemikian menenangkan apabila mengendalikan bahan berbahaya.

1.4 Reka Bentuk Sambungan Langsung Paip Menegak

Reka bentuk "sambungan langsung saluran paip" adalah lifesaver untuk ruang yang ketat dan keperluan penjimatan tenaga. Labah -bebibir salur masuk dan saluran keluar dengan tepat sejajar dengan garis pusat saluran paip, menghapuskan keperluan untuk pangkalan pemasangan tambahan, dan kelebihannya terbukti dari hari pertama penggunaan:

• Penggunaan ruang yang luar biasa: Model DN200 mempunyai ketinggian pam hanya 1.0-1.5 meter, mengurangkan ruang lantai sebanyak 60% berbanding dengan pam mendatar dengan kadar aliran yang sama. Kelebihan ini sangat penting di platform luar pesisir atau rak paip penapisan yang sesak - ia boleh dipasang di lokasi yang tidak dapat diakses oleh model pam lain.
• Kesan penjimatan tenaga yang ketara: siku saluran paip yang lebih sedikit mengurangkan kehilangan tekanan, dan penggunaan jangka panjang dapat menurunkan penggunaan tenaga keseluruhan sistem sebanyak 5%-8%. Walaupun penjimatan kos awal tidak besar, mereka menambah dari masa ke masa, menjadikannya kejutan yang menyenangkan bagi pengurus kilang yang memberi tumpuan kepada kos.

Ii. Prinsip kerja terperinci

Pada terasnya, OH3 beroperasi berdasarkan daya sentrifugal, tetapi setiap pautan pengangkutan bendalir telah dioptimumkan untuk memenuhi keperluan tekanan tinggi dan kestabilan yang tinggi. Saya akan memecahkannya langkah demi langkah dalam bahasa biasa:

Langkah 1: Suction Fluida

Fluida memasuki pam melalui bebibir masuk yang disambungkan secara langsung. Penjajaran yang tepat di antara bebibir dan saluran paip memastikan aliran cecair licin (tiada pergolakan yang tidak kemas), dan dinding dalaman yang digilap saluran aliran masuk mengurangkan rintangan geseran. Ini memastikan bahawa cecair mengalir secara seragam kepada pendesak - saya perhatikan bahawa ia jarang mengalami peronggaan, isu biasa dengan pam yang lebih murah.

Langkah 2: Pemindahan tenaga oleh pendesak

Motor memacu aci pam untuk berputar melalui gandingan yang fleksibel, menyebabkan pendesak berjalan pada kelajuan tinggi 1450-2900 rpm. Kekuatan empar menolak cecair dari pusat pendesak ke tepinya, dan ketika bendalir melewati bilah-bilah yang melengkung ke belakang, kedua-dua kelajuan dan tekanan lonjakan serentak. Langkah ini adalah pautan teras dalam menukar tenaga mekanikal motor ke dalam tenaga bendalir, dan ia adalah kunci kepada operasi pam.

Langkah 3: Penukaran Tekanan dalam Volute Double

Cecair berkelajuan tinggi kemudian memasuki volute ganda. Kawasan keratan rentas saluran aliran lingkaran volut secara beransur-ansur berkembang, melambatkan cecair dan menukar kebanyakan tenaga kinetiknya ke dalam tekanan statik (proses yang disebut "penyebaran"). Reka bentuk simetri memastikan pengagihan tekanan seragam, mengimbangi daya radial dan menjaga aci pam berputar dengan lancar - walaupun di bawah beban penuh, tidak ada goyah.

Langkah 4: Pengedap dan pelepasan cecair

Sebelum dilepaskan melalui flange outlet, bendalir melewati sistem meterai mekanikal. Di bawah tindakan musim bunga, cincin meterai yang bergerak dan berputar sesuai dengan ketat, membentuk penghalang yang ketat. Walaupun ketika mengangkut media tekanan tinggi, saya tidak pernah menghadapi masalah kebocoran. Akhirnya, cecair bertekanan memasuki saluran paip hiliran untuk memenuhi keperluan proses berikutnya.

Langkah 5: Sokongan stabil galas dan sistem aci

Semasa operasi pam, galas roller berganda dalam pendakap galas modular terus menyokong aci pam berputar, menyerap daya radial yang dihasilkan oleh aliran bendalir dan daya paksi yang dihasilkan oleh tujahan pendesak. Sistem pelinciran percikan terbina dalam menyimpan galas yang sejuk-Saya telah melihatnya beroperasi pada suhu 425 ° C tanpa terlalu panas. Di samping itu, ia memerlukan penyelenggaraan yang minimum; Anda hanya perlu menyemak tahap pelincir semasa pemeriksaan rutin.

Iii. Perbandingan dengan pam siri OH lain

Untuk secara intuitif menunjukkan kelebihan OH3, kami membandingkannya dengan dua pam siri OH yang biasa (OH1 dan OH2) di bawah standard API 610:

Kesimpulan

Dari pengalaman peribadi, saya dengan yakin boleh mengatakan bahawa OH3 bukan sahaja produk matang yang mematuhi piawaian API 610 tetapi juga mencerminkan pemahaman Teffiko yang mendalam tentang kebolehpercayaan industri dan butiran kejuruteraan. Ia tidak mempunyai ciri -ciri mewah atau tidak berguna - setiap komponen berfungsi dengan tujuan praktikal, menyelesaikan masalah dengan berkesan seperti penjimatan ruang, penyelenggaraan mudah, penentangan terhadap keadaan yang melampau, dan pencegahan kebocoran.

Diakui, ia bukan pilihan paling murah di pasaran, dan saya dapati bahawa pendakap galas modular sememangnya agak berat. Walau bagaimanapun, kebolehpercayaannya lebih daripada cukup untuk mengimbangi kos pelaburan awal. Teffiko tidak hanya menjual peralatan-mereka menyediakan nasihat pemilihan profesional dan sokongan lifecycle penuh. Saya telah berunding dengan pasukan mereka beberapa kali dengan soalan dan sentiasa menerima respons segera. Model koperasi ini membolehkan kilang -kilang beroperasi secara berterusan dan lancar.
