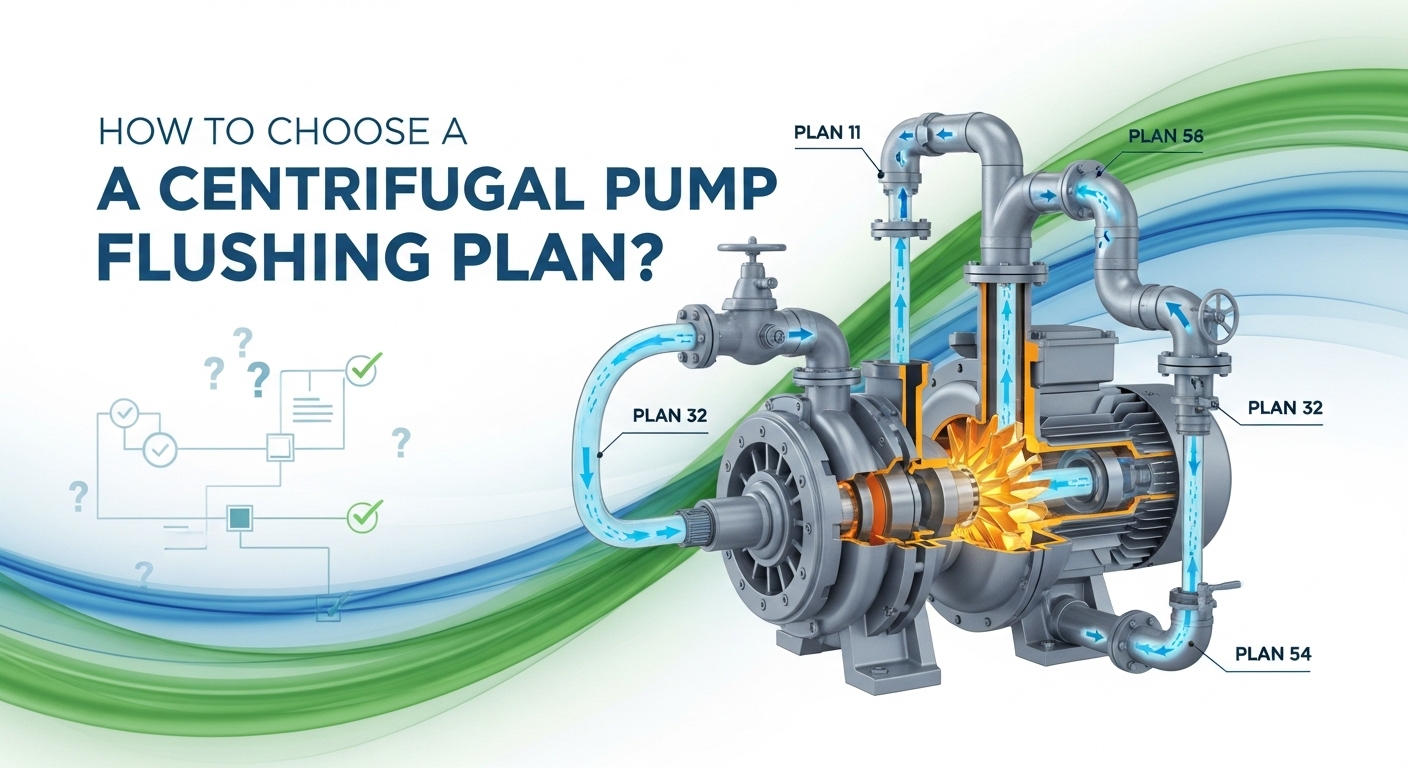

Bagaimana untuk memilih pelan pembilasan pam sentrifugal?

Di dalam loji kimia, penapisan, dan kemudahan pharma, ia tidak berlebihan untuk mengatakan bahawa 8 daripada 10 kegagalan pam -dari kebocoran kecil hingga penutupan penuh atau insiden keselamatan -kembali ke satu perkara: pelan flushing meterai mekanikal yang kurang dipilih.

Hal ini terutama berlaku untuk pam "penyelenggaraan" seperti mereka yang mengendalikan hidrokarbon ringan atau buburan kasar.

MenggambarkanPiawaian API 682Dan tahun-tahun pengalaman lapangan tangan, panduan ini memecah pengaturan yang paling biasa-dari meterai tunggal ke sistem gas kering-jadi anda boleh memilih yang tepat pada kali pertama dan mengelakkan downtime yang mahal.

1. Mengapa meterai mekanikal juga memerlukan pembilasan?

Ramai orang menganggap bahawa sebaik sahaja anda memasang meterai mekanikal, anda baik untuk pergi.

Meterai muka (cincin berputar dan pegun) bergantung pada sentuhan yang ketat untuk mengelakkan kebocoran -tetapi hubungan itu menghasilkan haba.

Flushing menyelesaikan ini dengan mewujudkan persekitaran terkawal di sekitar meterai.

• Pembuangan Haba: Membawa haba geseran untuk menghentikan komponen meterai dari terlalu panas atau cecair dari berkelip ke wap (yang membawa kepada kegagalan kering dan kegagalan cepat).
• Kawalan Suhu: Menyejukkan cecair panas sebelum mencapai meterai, memelihara pelinciran dan prestasi pengedap.
• Pengurusan Tekanan: Laraskan tekanan ruang meterai untuk menindas pengewapan -kritikal untuk perkhidmatan yang tidak menentu seperti propana atau ammonia.
• Pembersihan: Menghilangkan zarah dan bahan cemar yang boleh menggaru atau membenamkan ke dalam muka meterai.
• Pengasingan: Memelihara cecair proses dari pengeringan atau mengkristalisasi apabila ia menyentuh udara -mencegah meterai muka dari melekat bersama semasa permulaan.

Dalam praktiknya, pelan pembilasan yang dipilih dapat memanjangkan kehidupan meterai sebanyak 3 hingga 5 kali.

2. API Rancangan Flushing -dipadankan dengan jenis meterai anda

API 682 Kumpulan Flushing Rancangan oleh Konfigurasi Seal.

(I) Rancangan satu-Seal-Mudah, kos efektif, digunakan secara meluas

Terbaik untuk perkhidmatan yang bersih dan tidak berbahaya di mana kebocoran sekali-sekala ke atmosfera boleh diterima.

• Rancang 01 / Rancangan 11: Sendiri dari pam pelepasan kembali ke sedutan.
• Rencana 13: Aliran cecair sendiri terbalik dari ruang meterai untuk mengepam masuk.
• Rancangan 21: Self-flush + Cooler.
• Rancangan 23: Peredaran semula dalaman dengan sesendal tekak.
• Rancangan 31: Menambah pemisah siklon untuk mengeluarkan pepejal dari aliran siram -baik untuk perkhidmatan yang sedikit kotor.
• Rancangan 32: Siram bersih luaran (mis., Air yang ditapis atau cecair halangan).
• Rancangan 41: Rancangan 31 + sejuk.
• Rancangan 02: Dewan meterai jaket dengan penyejukan atau pemanasan.

💡 Tip Pro: Pelan 14 (arah switchable flush) berbunyi fleksibel, tetapi jarang digunakan dalam amalan -injap yang bermaksud lebih banyak penyelenggaraan dan titik kebocoran yang berpotensi.

(Ii) Rancangan Dual-Seal-Untuk aplikasi berisiko tinggi atau sifar-kebocoran

Ini menggunakan dua muka meterai dengan halangan atau cecair penampan di antara -sempurna untuk perkhidmatan sensitif toksik, mudah terbakar, atau alam sekitar.

• Rancangan 52: Meterai dwi yang tidak ditekan dengan takungan yang dibebankan.
• Rancang 53A/B/C: Sistem Seal Dwi Bertekanan:
• 53A: Penumpuk yang dikenakan nitrogen mengekalkan tekanan.
• 53B: Menambah pam edaran dan lebih sejuk-ideal untuk perkhidmatan Temp Tinggi.
• 53C: Menggunakan penumpuk gaya omboh untuk tekanan yang stabil dalam sistem dengan perubahan tekanan besar.
• Rancangan 54: Sistem cecair penghalang luaran sepenuhnya bebas (mis., Konsol minyak khusus).

(Iii) pelan pengesanan kebocoran & kebocoran

Ini menyokong meterai utama dan bukan menggantikannya.

• Rancangan 62: Quensi luaran (biasanya stim atau air) disembur di belakang meterai untuk mengelakkan pembentukan pepejal -biasa pada pam buburan atau minuman hitam.
• Rancangan 65: Menambah suis tahap ke Rancangan 52 Reservoir untuk mengesan kebocoran meterai dalaman awal.

(Iv) Pelan meterai gas kering - untuk perkhidmatan yang tidak menentu atau sensitif

Gunakan gas yang bersih dan kering (biasanya nitrogen) dan bukannya cecair sebagai medium pengedap.

• Rancangan 72: Tandem Gas Dry Gas dengan halangan nitrogen.
• Rancangan 74: Meterai gas kering bertekanan dwi.
• Rancangan 75/76: Variasi untuk cecair yang tinggi atau tidak menentu di mana gas proses tidak boleh digunakan secara langsung.

⚠️ Nota: Meterai gas kering menuntut gas ultra-bersih, kering, terkawal.

(I) Rancangan satu-Seal-Mudah, kos efektif, digunakan secara meluas

• Mulakan dengan cecair
• Bersih & sejuk?
• Kotor atau menghakis?
• Tidak menentu atau beracun?
• Periksa suhu dan tekanan
• 120 ° C?

• Tekanan tinggi?
• Tanya: Apa yang berlaku jika ia bocor?
• Titisan kecil ok?
• Kebakaran, ketoksikan, atau risiko alam sekitar?

Pemikiran terakhir

Pelan Flushing yang terbaik bukanlah yang paling fanciest -ia adalah yang sepadan dengan keadaan operasi sebenar anda.

Panduan ini menggabungkanAPI 682Hal ini terutama berlaku untuk pam "penyelenggaraan" seperti mereka yang mengendalikan hidrokarbon ringan atau buburan kasar.

Perlukan bantuan untuk merangka rancangan untuk perkhidmatan khusus anda? www.teffiko.com.
