Hubungan antara tekanan keluar dan kadar aliran pam sentrifugal

Pam Centrifugaladalah "kerja -kerja" dalam industri seperti rawatan air, minyak dan gas, dan pembuatan. Tekanan outlet (juga dikenali sebagai tekanan pelepasan) dan kadar aliran adalah petunjuk prestasi yang paling kritikal. Hubungan antara kedua -dua ini secara langsung menentukan kecekapan pam, penggunaan tenaga, dan kestabilan sistem. Sama ada anda terlibat dalam reka bentuk kejuruteraan, operasi peralatan, atau bidang lain yang berkaitan, menguasai hubungan ini adalah kunci untuk mengoptimumkan prestasi peralatan dan mengelakkan lencongan. Di bawah ini, digabungkan dengan pengalaman di tapak perindustrian praktikal, kami menganalisis interaksi mereka, mempengaruhi faktor, dan aplikasi praktikal-semua pandangan praktikal.

I. Undang -undang Teras: Hubungan berkadar songsang di bawah keadaan tetap

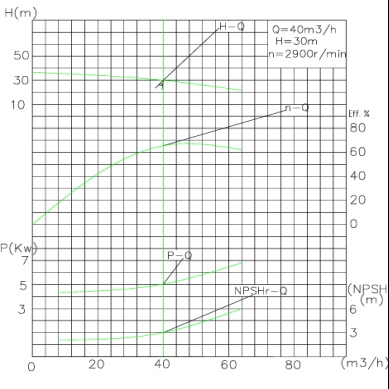

Di bawah keadaan kelajuan putaran berterusan dan diameter pendesak, tekanan keluar dan kadar aliran pam empar menunjukkan hubungan berkadar songsang. Undang-undang ini boleh dicerminkan secara intuitif melalui lengkung Q-H (lengkung kadar aliran kepala): kepala secara langsung berkaitan dengan tekanan, dan apabila kadar aliran meningkat, kepala berkurangan, dan sebaliknya.

Prinsip ini tidak rumit: pam sentrifugal memindahkan tenaga kepada cecair melalui daya sentrifugal yang dihasilkan oleh pendesak berputar. Apabila kadar aliran meningkat, lebih banyak cecair melalui saluran pendesak per unit masa. Walau bagaimanapun, jumlah output tenaga pendesak adalah terhad pada kelajuan putaran tetap, jadi tenaga yang diperuntukkan kepada setiap unit bendalir berkurangan, dan tekanan outlet jatuh dengan sewajarnya. Sebagai contoh, pam sentrifugal dengan kelajuan putaran 1800 rpm mempunyai tekanan outlet kira -kira 4 bar apabila kadar aliran adalah 60 m³/j; Apabila kadar aliran meningkat kepada 90 m³/j, tekanan mungkin akan jatuh ke sekitar 2.2 bar. Hubungan berkadar songsang ini berlaku untuk semua pam sentrifugal yang beroperasi dalam julat reka bentuk mereka.

Ii. Faktor utama yang mempengaruhi hubungan aliran tekanan

Undang-undang berkadar songsang asas dipengaruhi oleh faktor-faktor berikut, yang membawa kepada sisihan lengkung Q-H dan dengan itu mengubah interaksi antara kedua-dua:

1. Kelajuan putaran:Menurut undang -undang afiniti, tekanan adalah berkadar dengan kuadrat kelajuan putaran, dan kadar aliran adalah berkadar dengan kelajuan putaran. Meningkatkan kelajuan putaran (mis., Melalui pemacu kekerapan berubah/VFD) akan secara serentak meningkatkan kedua-dua tekanan dan kadar aliran, mengalihkan keseluruhan lengkung Q-H ke atas. Di bawah keadaan yang ideal, apabila kelajuan putaran berganda, tekanan meningkat kepada 4 kali asal, dan kadar aliran beregu serentak.
2. Diameter pendesak:Pemangkasan pendesak akan secara serentak mengurangkan kedua -dua tekanan dan kadar aliran. Undang -undang afiniti juga berlaku di sini: Tekanan adalah berkadar dengan segi empat diameter, dan kadar aliran adalah berkadar dengan diameter. Secara amnya, pengurangan 10% diameter akan mengakibatkan pengurangan sebanyak 19% dalam tekanan dan penurunan kadar aliran 10%.
3. Rintangan Sistem:Titik operasi sebenar pam adalah persimpangan lengkung Q-H dan lengkung rintangan sistem. Faktor -faktor seperti saluran paip yang terlalu sempit, penapis tersumbat, dan jarak pengangkutan yang berlebihan akan meningkatkan rintangan sistem, yang membawa kepada penurunan kadar aliran -pam perlu menghasilkan tekanan yang lebih tinggi untuk mengatasi rintangan dan mengangkut cecair.
4. Sifat cecair:Kelikatan dan ketumpatan adalah teras yang mempengaruhi parameter. Cecair kelikatan tinggi seperti minyak mempunyai geseran dalaman yang lebih besar, mengakibatkan kadar aliran dan tekanan yang lebih rendah berbanding dengan air; Ketumpatan secara langsung mempengaruhi tekanan (tekanan = ketumpatan × graviti × kepala), tetapi mempunyai kesan minimum terhadap kadar aliran.

Iii. Aplikasi praktikal: mengoptimumkan operasi dan penyelesaian masalah

Menguasai undang -undang di atas dapat membantu menyelesaikan masalah praktikal dan meningkatkan kesan operasi dengan cara yang disasarkan:

1. Peraturan Kadar Aliran:Untuk meningkatkan kadar aliran, anda boleh mengurangkan rintangan sistem dengan membuka injap yang lebih luas, menggantikan dengan saluran paip diameter yang lebih besar, atau meningkatkan kelajuan putaran pam melalui VFD; Untuk mengurangkan kadar aliran, elakkan menggunakan injap pendikit (yang mudah menyebabkan sisa tenaga) dan mengutamakan mengurangkan kelajuan putaran melalui VFD untuk mengekalkan keseimbangan aliran tekanan yang optimum.
2. Penyelesaian Masalah Tekanan:Apabila tekanan outlet terlalu rendah, periksa pertama untuk memakai pendesak, kelajuan putaran yang tidak mencukupi, atau rintangan sistem yang berlebihan. Meningkatkan kelajuan putaran atau menggantikan pendesak yang dipakai boleh memulihkan tekanan tanpa menjejaskan kadar aliran; Apabila tekanan terlalu tinggi, adalah perlu untuk mengurangkan rintangan sistem atau memangkas pendesak.
3. Memaksimumkan kecekapan:Pam harus beroperasi berhampiran titik kecekapan terbaik (BEP), yang merupakan kawasan dengan kecekapan tertinggi pada lengkung Q-H. Beroperasi jauh dari BEP (mis., Tekanan tinggi dan kadar aliran rendah) akan meningkatkan penggunaan tenaga dan juga boleh menyebabkan peronggaan, kerosakan mekanikal, dan masalah lain.

Iv. Soalan yang sering ditanya

S: Adakah semakin tinggi tekanan outlet pam empar, semakin besar kadar aliran?

A: Tidak. Di bawah kelajuan putaran tetap dan rintangan sistem, tekanan dan kadar aliran mempunyai hubungan berkadar songsang -biasanya, semakin tinggi tekanan, semakin rendah kadar aliran.

S: Bagaimana untuk meningkatkan kadar aliran tanpa mengurangkan tekanan?

A: Meningkatkan kelajuan putaran melalui VFD atau menggantikan pendesak dengan diameter yang lebih besar. Menurut undang -undang afiniti, kedua -dua kaedah dapat mencapai peningkatan kadar aliran dan tekanan.

S: Apakah faktor utama yang mempengaruhi tekanan keluar?

A: Meningkatkan kelajuan putaran melalui VFD atau menggantikan pendesak dengan diameter yang lebih besar. Menurut undang -undang afiniti, kedua -dua kaedah dapat mencapai peningkatan kadar aliran dan tekanan.

Kesimpulan

Hubungan teras antara tekanan outlet dan kadar aliran pam sentrifugal adalah perkadaran songsang di bawah keadaan tetap, tetapi ia boleh dioptimumkan secara fleksibel dengan menyesuaikan kelajuan putaran, saiz pendesak, rintangan sistem, dan sifat bendalir. Memohon pengetahuan ini kepada operasi praktikal bukan sahaja dapat meningkatkan prestasi operasi pam dan mengurangkan penggunaan tenaga tetapi juga mengelakkan kerugian downtime yang disebabkan oleh kegagalan peralatan. Harus diingat bahawa untuk senario aplikasi tertentu, adalah penting untuk merujuk kepada lengkung Q-H pam dan menjalankan ujian di tapak untuk menentukan titik operasi yang optimum. Sama ada dalam reka bentuk sistem atau menyelesaikan masalah, dengan teliti memahami hubungan teras ini adalah penting untuk operasi pam sentrifugal yang cekap dan stabil. Sekiranya anda mempunyai sebarang soalan lain mengenai pemilihan pam sentrifugal, padanan parameter aliran tekanan, pengoptimuman keadaan kerja, dan lain-lain, jangan ragu untuk menghubungiTeff. Kami mempunyai pasukan teknikal profesional, penyelesaian yang disesuaikan, dan sokongan selepas jualan yang komprehensif untuk mengawal operasi peralatan anda sepanjang proses dan membantu menyelesaikan pelbagai cabaran pengangkutan cecair industri.
