Apakah itu Pam Empar Sedutan Akhir?

Dalam pemindahan bendalir industri, membina sistem HVAC dan sistem bekalan air perbandaran, anda akan sentiasa menemui peralatan biasa—pam emparan sedutan akhir.

Apakah itu Pam Empar Sedutan Akhir?

Pam emparan sedutan akhir, seperti namanya, ialah pam emparan sedutan tunggal satu peringkat di mana cecair masuk secara paksi dari sisi selongsong pam dan dinyahcas secara jejari dari bahagian atas selongsong pam selepas dipercepatkan oleh pendesak.

Ia juga dikenali sebagai pam sedutan akhir mendatar dalam industri. Ciri yang paling menonjol ialah reka bentuk tarik keluar belakangnya. Reka bentuk ini membolehkan kakitangan penyelenggaraan mengekstrak komponen berputar (termasuk pendesak, aci, pengedap, dll.) terus untuk penyelenggaraan tanpa mengeluarkan saluran paip masuk dan keluar. Bagi jurutera, ini bermakna masa henti yang minimum dan kos penyelenggaraan yang rendah.

Prinsip Kerja Pam Empar Sedutan Akhir

Prinsip kerja pam emparan sedutan akhir adalah mudah, mengikut logik asas kebanyakan pam emparan, dengan tumpuan pada reka bentuk sedutan hujungnya yang unik. Berikut adalah penjelasan langkah demi langkah yang jelas:

1. Penyedutan Cecair:Pam menarik bendalir melalui port sedutan di hujung selongsong pam (bertentangan dengan motor), dan bendalir mengalir terus ke dalam mata pendesak berputar.
2. Penjanaan Daya Empar:Didorong oleh motor, pendesak berputar, dan daya emparan menolak bendalir dari pusat pendesak ke pinggir luarnya, meningkatkan halaju dan tekanan bendalir.
3. Pelepasan Cecair:Bendalir halaju tinggi memasuki selongsong pam (juga dikenali sebagai volut), yang mempunyai bentuk yang berkembang secara beransur-ansur untuk memperlahankan bendalir dan menukar tenaga kinetik kepada tenaga tekanan statik. Bendalir kemudiannya dilepaskan melalui port pelepasan di sisi selongsong pam ke lokasi sasaran (seperti saluran paip, tangki simpanan, dll.).
4. Operasi Berterusan:Selagi motor berjalan secara berterusan, proses di atas berulang secara berterusan, mencapai pemindahan bendalir yang stabil dan berterusan. Reka bentuk sedutan akhir memastikan kemasukan cecair lancar, mengurangkan pergolakan dan meningkatkan kecekapan operasi.

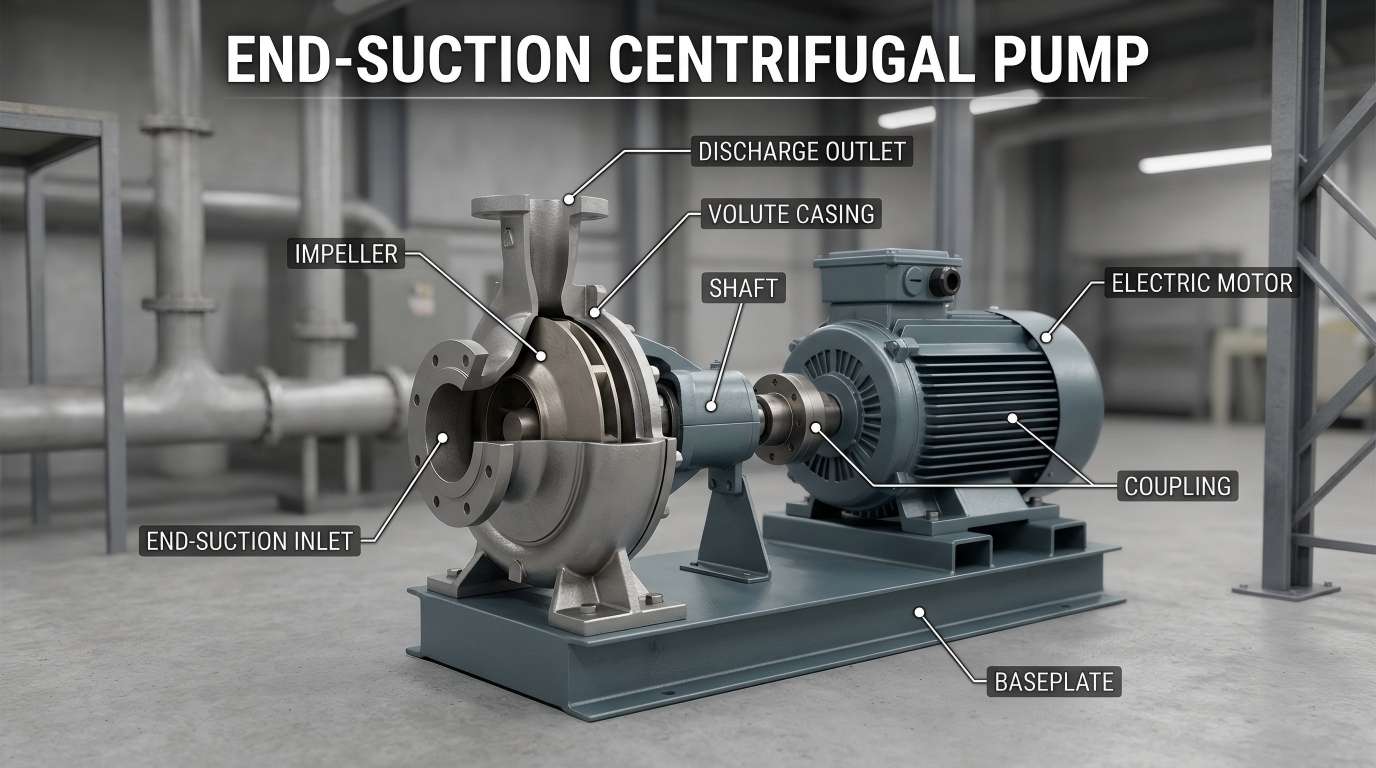

Komponen Utama Pam Empar Sedutan Akhir

Untuk membantu anda memahami dengan lebih baik prinsip kerja pam emparan sedutan akhir, komponen utamanya dipecahkan dan diterangkan dalam bahasa biasa di bawah:

• Pendesak:Komponen berputar serupa dengan "kipas" yang digunakan untuk menjana daya emparan. Ia biasanya diperbuat daripada logam (keluli tahan karat, besi tuang) atau plastik, bergantung kepada jenis bendalir yang dipindahkan.
• Selongsong Pam (Volut):Selongsong luar yang menutupi pendesak, dibentuk untuk mengumpul bendalir yang dilepaskan daripada pendesak, memperlahankan bendalir, dan meningkatkan tekanan sebelum dilepaskan.
• Pelabuhan Sedutan:Bukaan di hujung selongsong pam yang melaluinya bendalir memasuki badan pam. Ia biasanya dilengkapi dengan bebibir (dengan tepi terangkat) untuk sambungan mudah ke saluran paip.
• Pelabuhan Pelepasan:Bukaan pada sisi selongsong pam yang melaluinya cecair keluar dari badan pam. Ia juga dilengkapi dengan bebibir untuk memandu bendalir ke dalam sistem paip.
• Aci:Komponen berbentuk rod yang menghubungkan pendesak dan motor, bertanggungjawab untuk menghantar kuasa dari motor ke pendesak dan memacu pendesak untuk berputar.
• Meterai:Elakkan kebocoran bendalir daripada celah aci (antara badan pam dan motor). Jenis biasa termasuk pengedap mekanikal dan pengedap pembungkusan.

Pelbagai Aplikasi

• HVAC:Pam sedutan akhir ialah sumber kuasa teras untuk peredaran air sejuk dan sistem air penyejukan di bangunan besar.
• Bekalan Air dan Tekanan Perindustrian:Digunakan untuk pemindahan air bersih, sistem tekanan, dan air suapan dandang di kilang.
• Sistem Perlindungan Kebakaran:Pam penyedut akhir pemadam kebakaran khas menyediakan aliran air tekanan tinggi yang stabil semasa kecemasan.
• Pengairan Pertanian:Digunakan secara meluas dalam pengairan dan saliran tanah ladang kerana julat alirannya yang luas.

Ringkasan

Pam emparan sedutan akhir ialah penyelesaian yang boleh dipercayai, kos efektif untuk kebanyakan keperluan pemindahan bendalir. Strukturnya yang ringkas, penyelenggaraan yang mudah dan aplikasi yang luas menjadikannya popular di kalangan jurutera, pengurus kemudahan dan pemilik hartanah.
