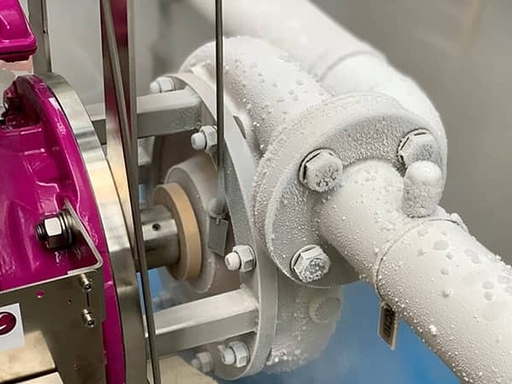

Pam Empar Cryogenic ialah peralatan penyampaian cecair khusus yang dibangunkan untuk mengangkut media suhu ultra-rendah, dengan suhu sederhana terpakai secara amnya di bawah -150°C. Berbanding dengan pam emparan biasa, peralatan ini menggunakan bahan kriogenik khas dan struktur pengedap ketepatan, menampilkan rintangan kejutan haba yang sangat baik, membolehkan penghantaran gas cecair suhu rendah yang selamat dan cekap seperti gas asli cecair (LNG), oksigen cecair, nitrogen cecair, argon cecair dan hidrogen cecair.
Prinsip Kerja

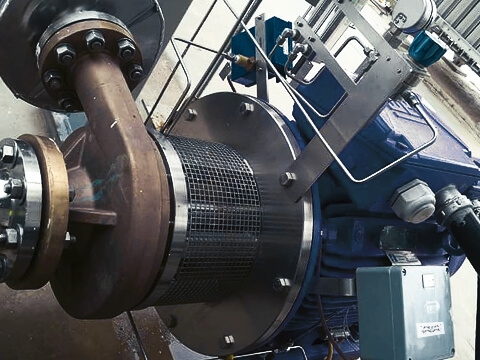

Prinsip operasi asas pam emparan kriogenik adalah sama seperti pam emparan konvensional: ia bergantung pada putaran kelajuan tinggi pendesak untuk menjana daya emparan, mempercepatkan medium cecair suhu rendah, menukar tenaga mekanikal kepada tenaga kinetik bendalir, dan mencapai penghantaran medium yang stabil dari hujung sedutan ke hujung pelepasan. Perbezaan teras antara mereka ialah pam emparan kriogenik secara stabil boleh menyesuaikan diri dengan keadaan suhu ultra-rendah antara -162°C untuk gas asli cecair hingga -269°C untuk helium cecair tanpa kerosakan bahan atau kegagalan peralatan.
1.Bahan Kriogenik Khas
Badan pam dan pendesak diperbuat daripada keluli tahan kriogenik seperti keluli tahan karat 304/316L, aloi aluminium, dan gangsa, memberikan keliatan yang mencukupi dalam persekitaran suhu rendah untuk menghapuskan kerapuhan sejuk; aci pam diperbuat daripada keluli aloi berkekuatan tinggi, yang boleh menahan tekanan perbezaan suhu dan beban operasi berkelajuan tinggi.
2. Sistem Pengedap Tertinggi
Mengelakkan kebocoran media suhu rendah yang meruap dengan berkesan adalah kunci kepada pengendalian peralatan yang selamat: pengedap labirin mudah dan tahan lama, membolehkan operasi tanpa penyelenggaraan jangka panjang; pengedap mekanikal dan pengedap gas kering kebanyakannya digunakan dalam senario pemuatan dan pemunggahan gas asli cecair; aksesori pengedap diperbuat daripada bahan tahan kriogenik seperti polytetrafluoroethylene dan grafit fleksibel, menggantikan pengedap getah biasa untuk mengelakkan keretakan dan kegagalan pada suhu rendah.
3. Reka Bentuk Dioptimumkan Anti-Rongga
Gas cecair suhu rendah mempunyai takat didih yang sangat rendah dan terdedah kepada peronggaan semasa operasi. Peralatan ini menggunakan struktur kepala sedutan positif bersih rendah (NPSH), dilengkapi dengan pendesak hadapan dan pendesak sedutan dua untuk meningkatkan tekanan sederhana masuk, menyekat pengewapan sederhana daripada punca akar, dan mengurangkan kerosakan peronggaan.
4. Reka bentuk Perlindungan Rintangan Kejutan Termal
Peralatan dilarang sama sekali daripada penyejukan pantas dan mesti disejukkan terlebih dahulu mengikut piawaian untuk mengelakkan keretakan cangkang yang disebabkan oleh perubahan suhu secara tiba-tiba; ia dibahagikan kepada struktur menegak dan mendatar. Pam emparan kriogenik jenis tong menegak mempunyai kesan ekzos yang lebih baik dan kurang pengaliran haba, menjadikannya pilihan arus perdana dalam industri gas asli cecair.
Pam emparan kriogenik amat diperlukan dalam banyak bidang perindustrian mewah, antaranya industri gas asli cecair (LNG) kini merupakan pasaran permintaan terbesar.
Digunakan secara meluas di stesen penerima LNG untuk pemindahan medium tangki, pemunggahan dan pemunggahan kapal, dan pengisian trak tangki; ia juga dilengkapi dengan stesen mengisi minyak asli untuk menyediakan pengisian bahan bakar tenaga bersih untuk kenderaan berat dan kapal.
Sebagai komponen sokongan teras peralatan pengasingan udara, ia digunakan untuk mengangkut oksigen cecair, nitrogen cecair, dan argon cecair, melayani peleburan besi dan keluli, bekalan oksigen perubatan, pengeluaran semikonduktor, serta menangkap, menyimpan dan mengangkut karbon dioksida cecair.
Bertanggungjawab untuk pemindahan dan pengisian propelan roket (oksigen cecair, hidrogen cecair) dan menyediakan penghantaran peredaran nitrogen cecair untuk ujian suhu rendah bahagian ketepatan aeroangkasa.
Disesuaikan dengan penyimpanan dan pengangkutan hidrogen cecair dan senario penyampaian di stesen mengisi minyak hidrogen, berfungsi sebagai peralatan utama untuk penyimpanan tenaga hidrogen dan projek sokongan tenaga baharu.
Sebagai pam bekalan bahan api teras untuk kapal berkuasa LNG, memastikan bekalan tenaga bersih yang stabil untuk kapal.
| Item Perbandingan | Pam Empar Kriogenik | Pam Kriogenik Anjakan Positif |
|---|---|---|
| Aliran Penghantaran | Penghantaran aliran besar | Penghantaran aliran kecil dan sederhana |
| Tekanan Kerja | Tekanan sederhana | Tekanan ultra-tinggi |
| Kecekapan Operasi | Kecekapan tinggi di bawah keadaan aliran yang besar | Kecekapan rendah di bawah operasi aliran besar |
| Kesukaran Penyelenggaraan | Struktur mudah dan penyelenggaraan yang mudah | Banyak bahagian dalaman dan penyelenggaraan yang rumit |
| Senario Berkenaan | Pemindahan LNG, penghantaran tangki besar | Aliran kecil dan hidrogen cecair tekanan tinggi, penghantaran oksigen cecair |
S: Apakah suhu terendah yang boleh tahan oleh pam empar kriogenik?
J: Julat suhu terpakai bagi model konvensional ialah -150°C hingga -269°C, dan rintangan suhu terkadar pam empar kriogenik LNG khas boleh mencapai -162°C.
S: Bagaimana untuk memilih antara pam emparan kriogenik menegak dan mendatar?
A: Pam emparan kriogenik jenis tong menegak mempunyai kesan ekzos yang baik dan prestasi penebat haba yang kuat, dan lebih disukai untuk projek penghantaran LNG berskala besar; pam mendatar adalah padat dalam struktur dan kebanyakannya digunakan untuk senario penghantaran suhu rendah tekanan rendah kecil.
S: Bagaimana cara berkesan mencegah peronggaan dalam pam emparan kriogenik?
J: Pastikan tekanan sedutan masuk mencukupi, pasang inducer sederhana, dan bersihkan penapis saluran paip masuk dengan kerap untuk mengelakkan masalah peronggaan dengan berkesan.
Pam emparan kriogenik ialah peralatan teras untuk penghantaran gas cecair suhu rendah yang selamat, secara menyeluruh menyokong pembangunan mantap industri tenaga bersih seperti gas asli cecair, tenaga hidrogen dan gas industri. Dengan pertumbuhan berterusan permintaan tenaga bersih global, kedudukan pasaran dan skop penggunaan pam emparan kriogenik akan terus berkembang.Teffikosentiasa komited untuk menyediakan pelanggan dengan penyelesaian cecair kriogenik yang sangat baik. Kami amat mengesyorkan untuk mengutamakan bahan tahan kriogenik berkualiti tinggi, struktur anti-peronggaan yang cekap dan konfigurasi pengedap kehilangan rendah semasa membeli.
