Apakah Kehilangan Hidraulik, Kehilangan Isipadu dan Kehilangan Mekanikal Pam Empar?

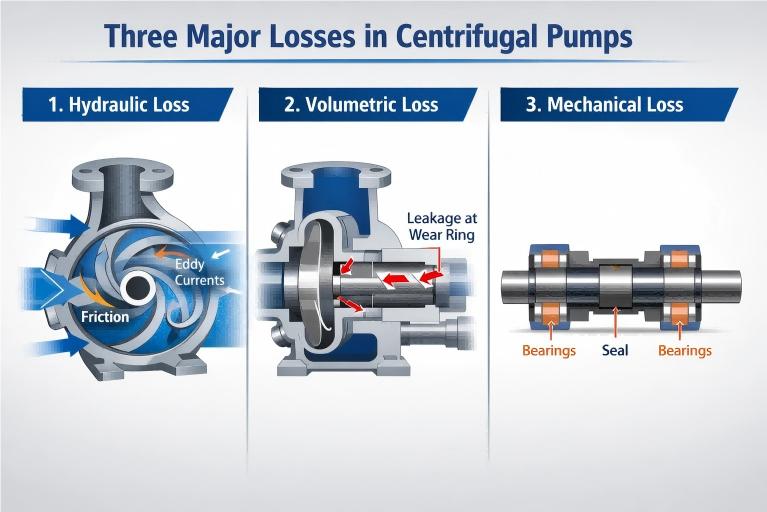

Dalam proses penukaran tenaga apam empar, tidak semua kuasa input boleh ditukar dengan berkesan kepada tenaga tekanan dan tenaga kinetik cecair. Dalam operasi sebenar, kehilangan tenaga yang tidak dapat dielakkan sentiasa wujud. Mengikut mekanisme fizikal kehilangan tenaga, kehilangan pam emparan biasanya dibahagikan kepada tiga kategori: Kehilangan Hidraulik, Kehilangan Volumetrik dan Kehilangan Mekanikal. Ketiga-tiga jenis kerugian ini bersama-sama menentukan kecekapan keseluruhan pam.

I. Kehilangan Hidraulik

Definisi: Kehilangan hidraulik, juga dikenali sebagai kehilangan aliran, merujuk kepada kehilangan tenaga yang dijana apabila cecair mengalir melalui komponen aliran di dalam pam. Dari segi keputusan, ia ditunjukkan sebagai perbezaan antara kepala teori dan kepala sebenar pam. Ini adalah faktor utama yang mempengaruhi kecekapan pam.

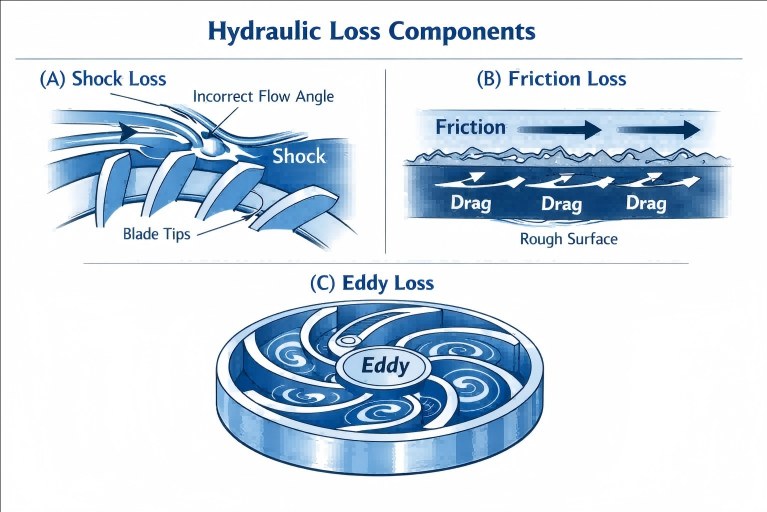

Punca: Kehilangan hidraulik terutamanya terdiri daripada tiga aspek berikut:

1. Kehilangan Kejutan: Apabila cecair masuk atau mengalir keluar dari pendesak, jika arah alirannya tidak konsisten dengan arah reka bentuk bilah atau laluan aliran, hentaman dan perubahan arah secara tiba-tiba akan berlaku, mengakibatkan kehilangan kejutan. Keadaan ini amat ketara apabila pam beroperasi jauh dari Titik Kecekapan Terbaik (BEP).
2. Kehilangan Geseran: Cecair itu sendiri mempunyai kelikatan. Apabila ia mengalir melalui dinding dalaman kasar ruang sedutan, laluan aliran pendesak, volut dan komponen lain, rintangan geseran akan dijana, dan bahagian tenaga ini akan ditukar menjadi tenaga haba dan hilang. Semakin panjang dan kasar laluan aliran, semakin besar kehilangan geseran.
3. Eddy Loss: Oleh kerana bilangan bilah pendesak yang terhad, adalah mustahil untuk membimbing semua cecair dengan sempurna. Sebahagian daripada cecair akan menjana aliran beredar (eddy relatif) di dalam pendesak, mengakibatkan penggunaan tenaga. Pada masa yang sama, perubahan bentuk laluan aliran juga akan menyebabkan pusaran tempatan dan membawa kepada kerugian.

Magnitud kehilangan hidraulik secara langsung mempengaruhi kepala pam, dan kita boleh mengukur tahap pengaruhnya dengan Kecekapan Hidraulik (ηh).

II. Kehilangan Volumetrik

Definisi: Kehilangan volumetrik, juga dikenali sebagai kehilangan kebocoran, ialah kehilangan tenaga yang disebabkan oleh kebocoran aliran. Khususnya, sebahagian daripada cecair tekanan tinggi yang ditekan oleh pendesak tidak dihantar dengan berkesan ke alur keluar pam, tetapi bocor kembali ke kawasan tekanan rendah (seperti salur masuk pendesak) melalui pelbagai kelegaan di dalam pam.

Punca:

1. Kebocoran Kelegaan Cincin Seal: Ini adalah bahagian utama kehilangan volumetrik. Untuk mengelakkan geseran antara pendesak berputar berkelajuan tinggi dan selongsong pam pegun, kelegaan (iaitu, kelegaan gelang haus) mesti ditinggalkan di antara mereka. Cecair tekanan tinggi di alur keluar pam akan bocor kembali ke salur masuk melalui kelegaan ini.
2. Mengimbangi Kebocoran Peranti: Dalam pam berbilang peringkat atau beberapa pam satu peringkat yang direka untuk mengimbangi daya paksi, struktur seperti lubang pengimbang, cakera pengimbang atau paip pengimbang juga akan menyebabkan sebahagian cecair tekanan tinggi mengalir balik, mengakibatkan kerugian.
3. Kebocoran Pengedap Aci: Sebilangan kecil cecair juga mungkin bocor dari kedap aci, yang, walaupun menyumbang sebahagian kecil, juga termasuk dalam kehilangan isipadu.

Kehilangan volumetrik membawa kepada aliran keluaran sebenar pam menjadi kurang daripada aliran teorinya. Magnitudnya diukur dengan Kecekapan Volumetrik (ηv). Apabila pam haus, kelegaan cincin meterai akan meningkat secara beransur-ansur, dan kehilangan isipadu juga akan meningkat dengan sewajarnya.

III. Kerugian Mekanikal

Definisi: Kehilangan mekanikal merujuk kepada tenaga yang digunakan oleh aci pam untuk mengatasi pelbagai geseran mekanikal semasa putaran. Bahagian tenaga ini akhirnya dilesapkan dalam bentuk tenaga haba.

Punca:

1. Kehilangan Geseran Cakera: Geseran teruk berlaku di antara plat penutup luar (plat penutup depan dan belakang) pendesak berputar berkelajuan tinggi dan cecair dalam rongga pam, yang merupakan bahagian utama kehilangan mekanikal.
2. Kehilangan Geseran Galas: Galas bergolek atau galas gelongsor yang digunakan untuk menyokong aci pam akan menjana daya geseran semasa operasi.
3. Kehilangan Geseran Kedap Aci: Sama ada pengedap pembungkusan atau pengedap mekanikal, peranti pengedap akan bergesel pada aci pam atau lengan aci, memakan sebahagian daripada kuasa.

Kehilangan mekanikal bermakna sebahagian daripada kuasa aci yang dihantar dari motor digunakan sebelum ia mencapai pendesak untuk melakukan kerja pada cecair. Magnitudnya diukur dengan Kecekapan Mekanikal (ηm).

Kesimpulan

Memahami kehilangan hidraulik, kehilangan volumetrik dan kehilangan mekanikal pam emparan bukan sahaja asas untuk pembelajaran profesional jentera bendalir, tetapi juga cara teknikal yang penting untuk mencapai matlamat "karbon dwi" dan menggalakkan pemuliharaan tenaga dan pengurangan penggunaan dalam bidang perindustrian. Melalui reka bentuk saintifik, operasi dan penyelenggaraan yang diperhalusi serta kawalan pintar, kami mampu sepenuhnya meminimumkan "kerugian yang tidak kelihatan" ini dan melepaskan potensi maksimum sistem pam. Pada masa hadapan,Teffikoakan terus memperdalam penyelidikannya dalam penyelesaian cecair berkecekapan tinggi, membantu peningkatan hijau industri dan memanfaatkan setiap tenaga yang mengalir bersama anda.
