Apakah pam aliran radial? Memahaminya dalam satu artikel

Pam aliran radialBeroperasi dengan menggunakan daya sentrifugal pada cecair, menjadikannya bergerak tegak lurus ke aci pam. Dikenakan oleh bilah pendesak melengkung yang mempercepatkan cecair untuk mengalir ke luar, pam ini adalah pilihan utama untuk keadaan kerja tekanan tinggi. Walau bagaimanapun, ramai pengguna menghadapi kekeliruan semasa pemilihan dan operasi: Apa sebenarnya pam aliran radial? Bagaimana ia berfungsi? Bagaimana untuk memilih model yang sesuai untuk keadaan kerja tertentu? Apakah formula praktikal untuk pengiraan parameter? Bagaimana menangani kesalahan yang berlebihan? Artikel ini akan memecah pengetahuan utama tentang pam aliran radial dari logik teras kepada kemahiran praktikal dalam bahasa biasa, membantu anda memulakan dengan cepat.

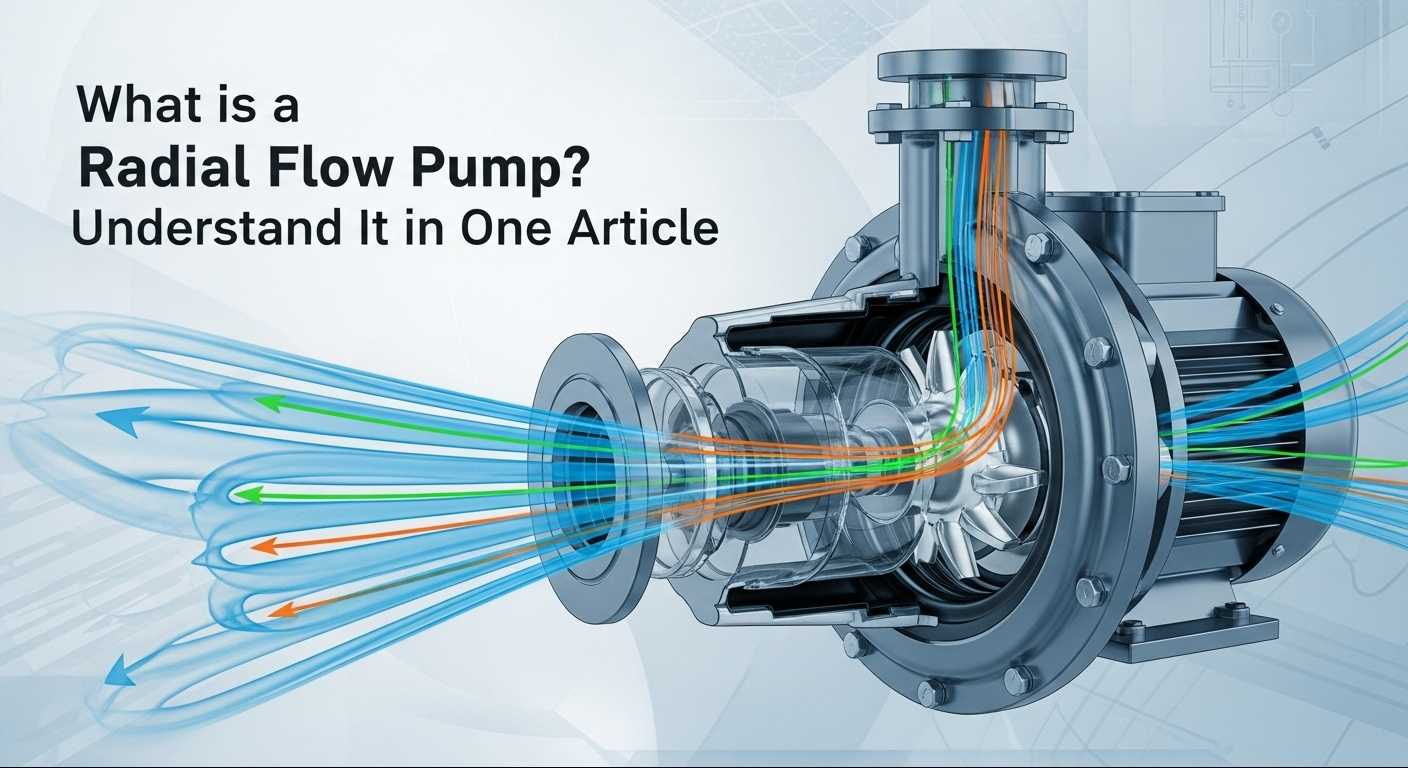

I. Prinsip kerja dariPam aliran radial

Inti pam aliran radial terletak pada kerja yang dilakukan oleh daya sentrifugal, yang merupakan perbezaan asas di antara mereka dan pam aliran paksi atau pam aliran campuran - bendalir bergerak berserenjang dengan aci pam (iaitu, "radiasi") daripada selari atau serong.

Ringkasnya, motor memacu pendesak untuk berputar pada kelajuan tinggi. Bendalir berputar dengan pendesak, menjana daya empar, dan dilemparkan dari pusat pendesak ke tepi, mengakibatkan peningkatan tenaga kinetik. Seterusnya, bendalir memasuki volut, di mana halaju aliran berkurangan dan tenaga kinetik ditukar menjadi tenaga tekanan, merealisasikan pengangkutan bertekanan.

Ii. Kemahiran Pemilihan Ketepatan: Model pam yang sepadan berdasarkan media dan keadaan kerja

1. Mengutamakan penyesuaian kepada ciri -ciri sederhana

• Cecair yang bersih dan rendah (air bersih, minyak diesel): Pilih badan pam besi tuang + meterai pembungkusan untuk kos rendah dan ketahanan;
• Media menghakis (asid sulfurik, asid hidroklorik): Gunakan keluli tahan karat (304/316L) atau bahan fluoroplastik, dipasangkan dengan meterai mekanikal untuk mencegah kebocoran;
• Cecair yang mengandungi zarah (kumbahan, enapcemar): pendesak terbuka + bahan aloi tahan haus untuk mengelakkan penyumbatan bilah dan memakai;
• Media Viscosity Tinggi (kelikatan> 20mm²/s): Meningkatkan kuasa motor atau pilih pam aliran radial viscosity tinggi khas.

2. Parameter keadaan kerja yang tepat

• Kepala: Keperluan sebenar = ketinggian geometri + kehilangan rintangan saluran paip. Rizab 5% -10% margin semasa pemilihan (Contoh: Jika kepala yang diperlukan adalah 30m, pilih pam dengan kepala yang diberi nilai 35m);
• Kadar Aliran: Jelaskan kadar aliran normal/maksimum untuk mengelakkan pam beroperasi di luar kadar aliran yang diberi nilai (terdedah kepada beban);
• Suhu: Untuk media suhu tinggi (> 120 ℃), pilih meterai tahan suhu tinggi (grafit + silikon karbida) dan bahan-bahan badan pam untuk mengelakkan kerosakan daripada pengembangan dan penguncupan haba.

3. menyesuaikan diri dengan persekitaran pemasangan

• Pemasangan Luar: Kelas Perlindungan IP54 atau lebih tinggi untuk rintangan habuk dan hujan;
• Senario-proof-proof (bengkel petrokimia): motor-bukti letupan (exdⅱbt4 atau lebih tinggi);
• Ruang terhad: pam aliran radial menegak, dengan kawasan hanya 1/3 daripada pam mendatar.

4. Baki jenama dan keberkesanan kos

Jenama pam aliran radial global mempunyai kelebihan mereka sendiri, yang boleh dipilih secara fleksibel berdasarkan kepentingan keadaan kerja dan anggaran: di antara jenama yang diimport, Grundfos (Denmark), jenama Eropah yang mantap, terkenal dengan kecekapan yang tinggi, bunyi yang rendah, dan ketahanan yang kuat, sesuai untuk senario utama yang memerlukan operasi stabil jangka panjang; Wilo (Jerman) menonjol untuk keberkesanan kos dengan kualiti ketepatan Jerman, menjadikannya pilihan yang sangat baik bagi mereka yang mempunyai belanjawan yang terhad tetapi mengejar kestabilan. Terutama, Teffiko, jenama Itali yang baru muncul, mengintegrasikan ketukangan reka bentuk mekanikal Itali yang indah, yang cemerlang dalam ketahanan kakisan dan kesesuaian keadaan tekanan tinggi. Ia amat sesuai untuk senario yang keras seperti industri petrokimia, dengan produk yang mematuhi piawaian antarabangsa seperti API610. Menggabungkan kualiti yang diimport dan harga yang berpatutan, ia telah menjadi pilihan yang popular mengimbangi prestasi dan kos.

Iii. Pengiraan Parameter Pemilihan: Formula Padanan untuk Kadar Aliran, Kepala, dan Kuasa

Pengiraan parameter adalah prasyarat teras untuk pemilihan. 3 formula praktikal + kes yang berikut akan membantu anda dengan cepat mengira keperluan:

1. Pengiraan kadar aliran (Q, unit: m³/h)

Formula: Q = 3600 × A × V (A = πD²/4, di mana D ialah diameter dalaman saluran paip; V ialah halaju aliran yang disyorkan 1.5-3.0m/s) kes: diameter diameter dalam talian 0.1m, halaju aliran 2.0m/s. A = 3.14 × 0.01/4 = 0.00785m². Q = 3600 × 0.00785 × 2.0 ≈ 56.5m³/h. Pilih pam dengan kadar aliran nilai 60m³/j.

2. Pengiraan Kepala (H, Unit: M)

Formula: h = h_static + h_loss (h_static adalah perbezaan ketinggian antara pelabuhan sedutan dan pelepasan; h_loss adalah rintangan saluran paip, dianggarkan sebagai 10%-20%kes H_STATIC): Perbezaan ketinggian 30m, saluran paip kompleks (H_Loss dianggarkan pada 20%). H = 30 + 30 × 20% = 36m. Pilih pam dengan kepala yang diberi nilai 40m.

3. Pengiraan Kuasa Aci (P, Unit: KW)

Formula: p = (ρ × g × q × h)/(1000 × η) (ρ adalah ketumpatan bendalir; g = 9.8m/s²; q perlu ditukar kepada m³/s; 36m. P = (1000 × 9.8 × 0.0157 × 36) / (1000 × 0.75) ≈ 7.4kW. Pilih motor 11kW (menempah margin 20%).

Iv. Mengendalikan kesalahan beban: Melaraskan parameter motor dan memuatkan padanan

1. Punca kesalahan teras

• Pemilihan yang tidak betul: Kuasa motor kurang daripada keperluan sebenar;
• Operasi yang berlebihan: Kadar aliran/kepala melebihi nilai yang diberi nilai;
• Kegagalan Mekanikal: Jamming Impeller, Kerosakan Bearing, Meterai Terlalu Ketat;
• Perubahan sederhana: Peningkatan kelikatan/ketumpatan yang membawa kepada peningkatan beban.

2. Penangguhan praktikal

• Laraskan parameter operasi: Kurangkan kadar aliran dengan menutup injap outlet sedikit; saluran paip bersih untuk mengurangkan rintangan;
• Selesaikan masalah mekanikal: Gantikan pendesak yang dipakai, tambah minyak pelincir, laraskan pelepasan meterai;
• Parameter Motor Padanan: Gantikan dengan motor kuasa yang lebih tinggi atau pasangkan pemacu frekuensi berubah (VFD) untuk mengurangkan kelajuan (pengurangan kelajuan 10% menghasilkan pengurangan kuasa 27%);
• Menyesuaikan diri dengan media: media pretreat (haba untuk mengurangkan kelikatan, penapis untuk menghilangkan kekotoran) atau menggantikan dengan model pam yang sesuai.

3. Petua Pencegahan

• Rizab 10% -20% margin kuasa semasa pemilihan;
• Pasang pemacu kekerapan berubah -ubah untuk menyesuaikan diri secara dinamik;
• Secara kerap memantau semasa dan suhu motor, dan tutup segera jika keabnormalan berlaku.

Kesimpulan

Operasi yang cekap pam aliran radial tidak dapat dipisahkan daripada memahami prinsip kerja, pemilihan tepat, pengiraan parameter, dan pengendalian kesalahan. Adalah disyorkan untuk membuat penghakiman yang komprehensif berdasarkan keadaan kerja tertentu (media, tekanan, kadar aliran) dan berunding dengan juruteknik profesional apabila perlu. Jika anda perlu mengetahui lebih lanjut mengenai perbandingan jenama, spesifikasi pemasangan, atau kitaran penyelenggaraan, hubungi kami.Tefficoakan memberi anda konsultasi teknikal satu-satu dan analisis penyesuaian keadaan kerja percuma.
