Panduan praktikal saya untuk rotor dan stator dalam pam rongga progresif

Setelah bertahun -tahun bekerja di sektor perindustrian, saya dapat mengatakan dengan pasti bahawaPam rongga progresif(juga dikenali sebagai pam pemutar, pam skru eksentrik) adalah "staples" mutlak untuk pemindahan cecair. Sebagai pam anjakan positif, mereka direka khusus untuk mengendalikan cecair likat, bahan -bahan menghakis, dan media yang mengandungi zarah pepejal -mereka sangat diperlukan dalam pengekstrakan minyak, tumbuhan kimia, kemudahan rawatan air sisa, dan garis pengeluaran makanan.

Pada pendapat saya, prestasi cemerlang mereka berpunca dari kerjasama yang ketat antara pemutar dan pemegun. Untuk benar-benar memahami prinsip kerja, prestasi, dan operasi stabil jangka panjang pam rongga progresif, anda mesti memahami dengan teliti kedua-dua komponen teras ini. Ini bukan hanya pengetahuan teoritis; Ia adalah pengalaman keras yang saya kumpulkan selama bertahun-tahun.

I. pemutar dan pemegun

Di mata saya, "hidup" setiap pam rongga progresif terletak pada gabungan pemutar dan pemegun -semakin tepatnya, semakin tinggi kecekapan pam.

Rotor adalah aci logam berbentuk helik, biasanya diperbuat daripada keluli tahan karat kekuatan tinggi, keluli alat aloi, atau bahkan titanium. Oleh kerana komponen aktif dipasang di dalam perumahan pam, ia bukan sahaja memacu aliran bendalir apabila berputar tetapi juga menghasilkan daya mampatan yang diperlukan untuk pemindahan. Saya telah melihat banyak rotor menjalani penyaduran krom atau rawatan pengerasan permukaan yang lain, dan terus terang, ini meningkatkan ketahanan haus mereka. Melangkau langkah ini akan mengakibatkan kadar memakai pemutar yang menjengkelkan.

Stator, sebaliknya, adalah tiub logam dengan rongga dalaman yang dibentuk, dipenuhi dengan bahan elastik seperti getah nitril (NBR), fluororubber (FKM), atau EPDM. Bentuk dalamannya sesuai dengan pemutar dengan sempurna, dan diameter pemutar sedikit lebih besar daripada diameter dalaman stator. Ini "sesuai gangguan" memastikan bilik -bilik yang terbentuk adalah kedap udara; Jika meterai gagal, pam pada dasarnya tidak berguna.

Sama ada pam satu-skru (pemutar tunggal yang dipasangkan dengan stator dua kali), pam kembar (dua skru kaunter berputar-putar dan intermeshing), atau pam tiga skru (satu skru memandu dengan dua skru yang didorong), saya belajar dengan cara yang sesuai dengan ketepatan yang sesuai antara pemutar dan stator secara langsung boleh beroperasi secara langsung. Malah sisihan kecil boleh menyebabkan aliran, kebocoran, atau penutupan yang lengkap.

Ii. Prinsip Kerja: Mudah namun efisien "Pengangkut Rongga"

Saya tidak memahami sepenuhnya prinsip kerja pam rongga progresif sehingga saya membongkar dua pam lama -sebenarnya sangat mudah difahami.

Apabila pemutar berputar secara eksentrik di dalam stator, struktur heliks intermeshing mereka membentuk satu siri rongga yang dimeteraikan. Apabila pemutar bertukar, rongga ini bergerak terus ke arah penghujung, pada dasarnya "membawa" cecair ke hadapan. Ia seperti mempunyai tali pinggang penghantar yang tidak kelihatan di dalam pam, yang direka khusus untuk pemindahan cecair.

Di pelabuhan sedutan, jumlah rongga mengembang, mengurangkan tekanan dalaman, dan cecair diambil dari takungan oleh tekanan atmosfera; Apabila pemutar terus berputar, rongga yang dipenuhi dengan cecair ditolak ke pelabuhan pelepasan, di mana kontrak volum rongga, memerah cecair untuk meningkatkan tekanan, membolehkan cecair dilepaskan dengan lancar.

Apa yang saya suka mengenai reka bentuk ini ialah ia tidak memerlukan injap masuk atau injap tekanan sama sekali. Ini bukan sahaja mencapai pemindahan yang stabil dan rendah-stabil untuk proses sensitif-tetapi juga perlahan-lahan mengendalikan bahan-bahan sensitif ricih "halus", seperti bahan mentah biopharmaceutical yang boleh gagal jika tertakluk kepada daya yang tidak wajar. Berikut adalah tip praktikal untuk anda: membalikkan arah pemutar boleh menukar arah sedutan dan pelepasan. Operasi kecil ini telah menyelamatkan saya masalah untuk mengkonfigurasi semula keseluruhan peralatan beberapa kali.

Iii. Kelebihan teras (dan kekurangan yang tidak sempurna)

Selama bertahun -tahun, saya telah melihat pam rongga progresif mengungguli jenis pam lain dalam banyak senario, tetapi mereka tidak maha kuasa. Mari kita bincangkan secara objektif kebaikan dan keburukan mereka.

(I) Kelebihan teras yang sangat diperlukan

• Aliran stabil dan penyesuaian mudah:Sesuai dengan pemutar dan stator memastikan perubahan yang sangat seragam dalam jumlah rongga, dengan turun naik aliran yang hampir tidak dapat dielakkan. Tidak seperti pam centrifugal, ia tidak memerlukan injap tambahan untuk menyediakan aliran linear yang stabil, menjadikannya sangat sesuai untuk senario yang menuntut ketepatan seperti pengeluaran kimia. Selain itu, kadar aliran secara langsung dikaitkan dengan kelajuan pemutar -menyesuaikan output adalah semudah menghidupkan tombol. Saya menggunakannya untuk mengawal aliran semasa pengeluaran batch, dan tidak pernah mempunyai sebarang produk yang cacat kerana penyimpangan aliran.
• Output tekanan seragam:Cecair diperah perlahan -lahan dan berterusan semasa pemindahan, tanpa puncak tekanan tiba -tiba. Saya tidak pernah mempunyai masalah menggunakannya untuk mengangkut media sensitif tekanan "sensitif" seperti penyelesaian polimer viscosity tinggi.
• Keupayaan priming diri yang luar biasa:Tiada pra-priming diperlukan-sekali bermula, ia boleh secara langsung menarik cecair dari bekas, dengan mengangkat sedutan maksimum sehingga 8.5 meter lajur air. Ini jauh lebih tinggi daripada pam plunger, terutamanya dalam loji rawatan air sisa di mana kita memulakan dan menghentikan pam dengan kerap. Selepas beralih ke pam rongga progresif, masa penyediaan pasukan kami dipotong separuh.
• Pengendalian bendalir serba boleh:Ia dengan mudah boleh mengendalikan cecair kelikatan tinggi (saya telah mengangkut sirap jem dan coklat), minyak mentah yang sarat pasir, buburan kasar, dan bahan kimia yang menghakis. Ia mengatasi pam diafragma dalam mengendalikan campuran gas-pepejal dan tidak sesuai untuk pam gear dalam mengangkut cecair likat. Saya pernah menggunakannya untuk mengangkut enapcemar yang mengandungi zarah bersaiz bola golf tanpa menyumbat tunggal.
• Pemindahan ricih rendah untuk melindungi bahan:Reka bentuknya meminimumkan daya ricih, yang merupakan "penyelamat" untuk industri biopharmaceutical. Saya menggunakannya untuk mengangkut penyelesaian protein dan bahan bioaktif, dan prestasi bahan tidak terjejas sama sekali -sesuatu yang paling tidak dapat dicapai.
• Struktur padat dan kecekapan tenaga:Ia menduduki jejak kecil, membuat pemasangan dan penyelenggaraan mudah. Di samping itu, ia sangat cekap tenaga; Selepas menggantikan pam lama dengannya di loji kimia kami, kos elektrik menurun sebanyak 15%.
• Dwi-tujuan sebagai pam pemeteran:Tidak seperti pam plunger, pam diafragma, atau pam gear, ketepatannya mencukupi untuk dos dan pengisian kimia. Saya sebelum ini menggunakannya untuk mengangkut reagen di makmal, dengan ketepatan dikawal dalam masa 1%, menghapuskan keperluan untuk peralatan pemeteran tambahan.

(Ii) kelemahan untuk diperhatikan

• Kos Tinggi:Secara terang -terangan, harga pembelian dan kos penyelenggaraannya lebih tinggi daripada pam yang lebih mudah. Bengkel kecil mungkin mendapati ia tidak ekonomik, tetapi untuk keadaan kerja berat, ketahanannya boleh membuat pelaburan awal berbaloi.
• Kepekaan terhadap zarah pepejal yang berlebihan:Terlalu banyak zarah pepejal dalam medium akan menyebabkan haus cepat pemutar dan pemegun. Saya pernah menggunakannya untuk mengangkut minyak mentah dengan kandungan pasir yang berlebihan, dan stator gagal selepas enam bulan. Pelajaran: Sentiasa periksa kandungan zarah pepejal, dan pasang penapis jika tidak pasti.
• Ketatnya tidak kering:Malah satu minit berjalan kering boleh menyebabkan terlalu panas dan merosakkan pemutar dan pemegun. Seorang rakan sekerja saya membuat kesilapan ini untuk memeriksa tahap cecair sebelum memulakan dan membakar pemutar, mengakibatkan hari penuh downtime dan kos yang signifikan untuk bahagian gantian.
• Pengubahsuaian yang diperlukan untuk senario tekanan tinggi:Ia adalah pilihan utama untuk keadaan kerja tekanan rendah hingga sederhana, tetapi pengubahsuaian tambahan diperlukan untuk pemindahan tekanan tinggi. Saya pernah cuba menggunakannya untuk pemindahan tekanan tinggi, tetapi ia bocor dengan teruk sehingga kami menaik taraf anjing laut dan perumahan.
• Risiko Kavitasi:Sekiranya tekanan bendalir lebih rendah daripada tekanan wapnya, peronggaan akan berlaku -gelembung kecil pecah dan merosakkan bahagian dalaman. Saya menemui ini dalam senario aliran rendah, dan pemutar itu pitted. Kemudian, memasang injap pelepasan tekanan menyelesaikan masalah, tetapi ia adalah pelajaran yang mahal.

Iv. Bagaimana geometri pemutar dan stator mempengaruhi prestasi (kriteria pemilihan saya)

Selepas bertahun -tahun memilih pam, saya mendapati bahawa geometri pemutar dan stator adalah kunci untuk menyesuaikan diri dengan keadaan kerja.

Klasifikasi Jenis Pam (panduan pencocokan cepat saya)

• Pam tunggal skru:Rotor tunggal yang dipasangkan dengan stator dua-threaded-i mengutamakan ini untuk mengangkut cecair atau media kelikatan tinggi yang mengandungi zarah pepejal. Sebagai contoh, pemindahan enapcemar dalam loji rawatan air sisa, di mana keupayaan anti-penyumbatannya sangat baik.
• Pam Twin-Screw:Dua skru kaunter berputar dan intermeshing-beroperasi dengan sangat lancar dengan bunyi yang rendah. Saya menggunakannya untuk mengangkut minyak dan bahan kimia yang bersih atau sedikit tercemar, memastikan kesucian bahan, yang penting untuk aplikasi farmaseutikal atau gred makanan.
• Pam tiga skru:Satu skru memandu dengan dua skru yang digerakkan -aliran adalah seragam seperti pam pemeteran. Ia amat sesuai untuk mengangkut cecair bersih kelikatan rendah seperti minyak hidraulik dan minyak pelincir; Saya sering menggunakannya dalam sistem pelinciran alat mesin, dan tidak pernah mempunyai masalah dengan pelinciran yang tidak mencukupi.

Subtipe Geometri (butiran kecil yang memberi kesan kepada prestasi)

Sebagai tambahan kepada jenis pam asas, pelarasan halus kepada geometri pemutar dan stator boleh membawa perubahan yang ketara:

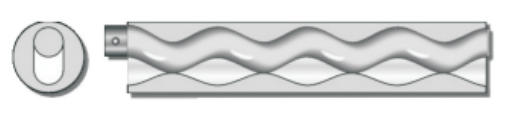

• S-Type: Pemindahan Ultra-Stabil, Kompak Rotor Compact, dan Keperluan Ketua Suction Positif Bersih Rendah (NPSH). Saya selalu memilih ini apabila mengangkut bahan likat atau media zarah besar-tidak lebih bergelut dengan peronggaan dan penyumbatan.

• L-Type: garis pengedap yang lebih panjang antara pemutar dan stator, menghasilkan kecekapan yang lebih tinggi dan hayat perkhidmatan yang lebih lama. Ia mempunyai struktur padat tetapi kapasiti aliran yang besar, sesuai untuk senario hasil tinggi di mana kos downtime tinggi.

• D-Type: Struktur padat, pemindahan hampir bebas pulsasi, dan ketepatan pemeteran yang sangat tinggi. Saya menggunakannya dalam senario dos kimia ketepatan -menetapkan parameter dan biarkan dengan keyakinan, tidak perlu bimbang tentang turun naik aliran sama sekali.

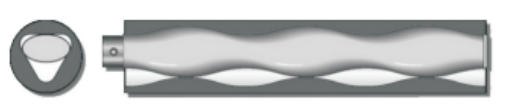

• P-Type: Menggabungkan kapasiti aliran besar dengan struktur padat, dan mewarisi garis pengedap panjang L-jenis. Ia adalah "pam semua tujuan" saya-kemungkinan pemindahan aliran tinggi dan dos yang tepat.

Di samping itu, parameter seperti sudut helix, plumbum, dan profil gigi tidak boleh diabaikan. Dari pengalaman saya: semakin besar sudut helix, semakin besar kadar aliran tetapi semakin rendah tekanan; Lebih kecil sudut helix, semakin tinggi tekanan tetapi semakin rendah kadar aliran. Ini adalah perdagangan yang bergantung kepada keutamaan keadaan kerja. Perlu mengangkut sejumlah besar cecair likat? Pilih sudut helix yang besar; Perlukan pemindahan jarak jauh yang tinggi? Pilih sudut helix kecil.

V. Petua Pemilihan dan Penyelenggaraan ("Panduan Penghindaran Pencabul" saya dari Pengalaman)

(I) Pilih pam yang betul untuk mengelakkan lencongan

Memilih pam (termasuk pemutar yang sepadan dan stator) adalah penting untuk memadankan keadaan kerja. Ini adalah pengalaman yang saya dapati setelah jatuh ke dalam perangkap yang tidak terhitung:

• Media Viscosity Tinggi:Pilih pam satu skru, dan pemutar mesti diperbuat daripada keluli tahan karat bersalut krom atau aloi tahan haus. Percayalah, memilih bahan biasa untuk menjimatkan wang akan menyebabkan penggantian bahagian yang kerap kemudian, yang akan menjadi sakit kepala.
• Media yang mengandungi zarah pepejal:Pam tunggal-skru dipasangkan dengan stator getah khas (tahan memakai dan tahan kakisan). Saya sebelum ini menggunakan stator getah biasa untuk pemindahan enapcemar, yang gagal dalam 3 minggu; Beralih ke Formula Satu Khas berlangsung 8 bulan sebelum penggantian.
• Keperluan yang tinggi untuk kestabilan aliran/tekanan:Pilih pam skru berkembar atau pam tiga skru. Untuk proses sensitif, kelebihan denyutan rendah bernilai kos tambahan.

Pemilihan bahan stator juga penting: getah nitril (NBR) untuk media berasaskan minyak, EPDM untuk persekitaran suhu tinggi, dan fluororubber (FKM) untuk media yang menghakis. Jika mengangkut cecair yang sangat menghakis seperti asid kuat atau pelarut, jangan ragu untuk memilih pemutar Hastelloy -walaupun mahal, ia lebih tahan lama daripada logam biasa, bertahan beberapa tahun lagi.

(Ii) penyelenggaraan yang sesuai untuk hayat perkhidmatan yang lebih lama

Penyelenggaraan yang mencukupi adalah kunci kepada umur panjang pam. Ini adalah rutin penyelenggaraan harian saya:

• Pemeriksaan Pakai Biasa:Stator terdedah kepada keletihan elastik dari masa ke masa. Sekiranya anda melihat pengurangan pam sedutan, kebocoran yang meningkat, atau operasi yang lebih kuat, gantikan stator dengan segera -jangan menunggu ia gagal sepenuhnya, kerana pemutar juga boleh dipengaruhi olehnya pada masa itu. Untuk pam penggunaan frekuensi tinggi, saya memeriksa stator bulanan.
• Dengan ketat melarang kering dan berlebihan:Permulaan dan penutupan mesti mengikuti prosedur. Kami memasang peranti interlock pada pam, yang secara automatik ditutup apabila tahap cecair terlalu rendah, dan tidak ada lagi kes -kes pembakaran rotor.
• Pastikan media bersih:Pasang penapis sekurang -kurangnya 20 mesh di salur masuk dan bersihkannya setiap minggu. Malah zarah -zarah halus boleh memakai pemutar dan stator dari masa ke masa.
• Kurangkan kelajuan semasa mengangkut cecair likat:Menggunakan kelajuan tinggi untuk mengangkut media kelikatan tinggi adalah "merosakkan" stator. Saya secara amnya mengurangkan kelajuan sebanyak 30%-40%-walaupun lebih perlahan, ia menjimatkan banyak wang pada penggantian bahagian.
• Pasang peranti pelindung:Suis tekanan, sensor tahap cecair, dan monitor getaran semuanya bernilai dipasang. Saya pernah mempunyai pam dengan getaran yang tidak normal; Monitor memaklumkan saya terlebih dahulu, dan saya menggantikan pemutar yang dipakai pada waktunya, mengelakkan kerosakan yang lebih serius.

Vi.Teffiko: Jenama pam yang boleh dipercayai yang saya percayai

Selepas semua tahun ini, saya sangat memahami bahawa pemutar dan pemegun adalah teras pam rongga progresif -dan Teffiko memahami ini lebih baik daripada kebanyakan jenama.

Sebagai penyedia produk perindustrian dan perkhidmatan kejuruteraan yang boleh dipercayai, mereka hanya memberi tumpuan kepada komponen pam teras. Jika anda mencari pam rongga progresif yang tidak akan membiarkan anda turun, saya dengan tulus mengesyorkan Teffiko.Klik di sini untuk mengetahui lebih lanjut mengenai Siri Pam Rongga Progresif mereka
