Cara Membaca Rajah Spektrum Jenis Pam: Panduan Langkah demi Langkah

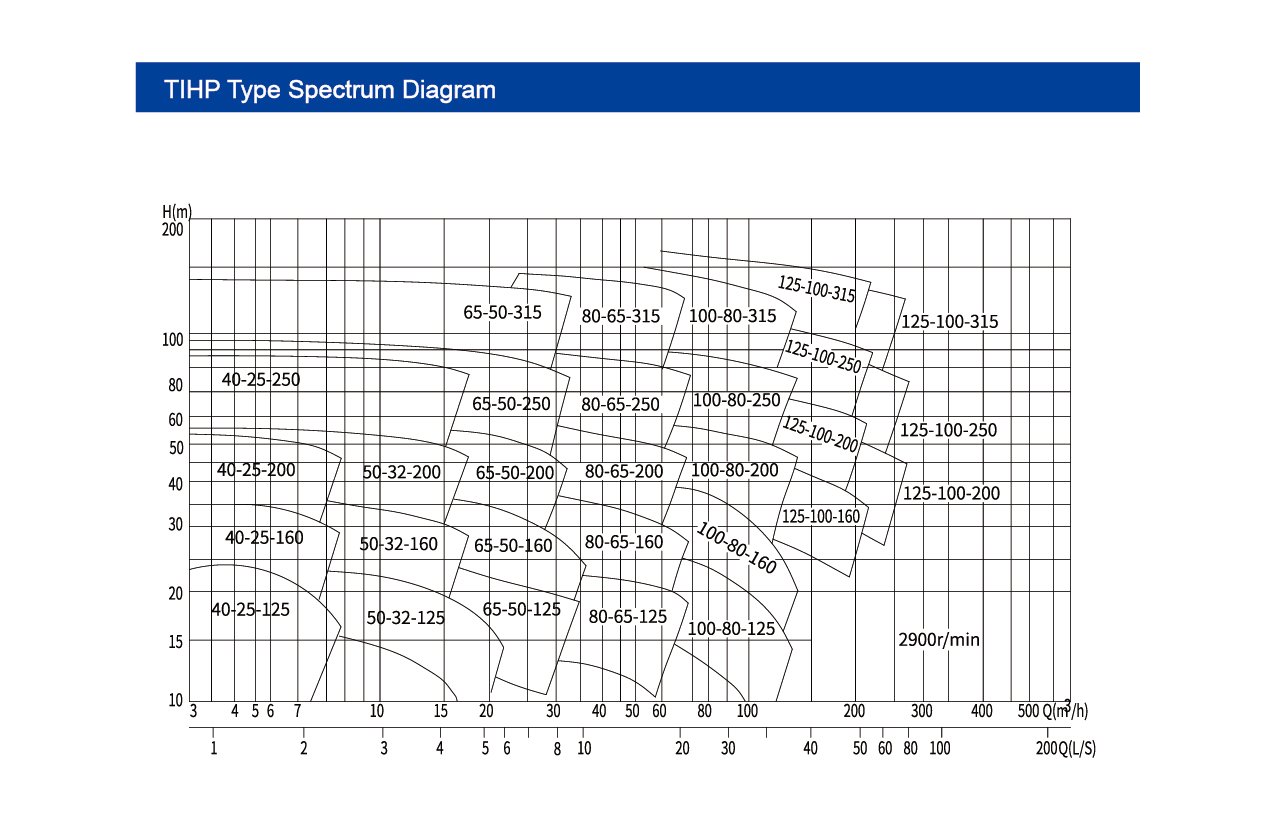

Ⅰ. Bagaimana untuk membaca rajah spektrum jenis pam ini

1. Tafsiran paksi

• Paksi mendatar (paksi x): mewakili kadar aliran (q) dalam meter padu sejam (m³/h), meningkat dari kiri ke kanan.
• Paksi menegak (paksi y): mewakili kepala (h) dalam meter (m), meningkat dari bawah ke atas.

Ⅱ. Lengkung dan zon

Rajah ini termasuk pelbagai lengkung dan zon, masing -masing mewakili model pam tertentu. Sebagai contoh, "40-25-125" dan "50-32-160" menandakan model pam yang berbeza.

• Mata dalam lengkung: Setiap titik pada lengkung menunjukkan nilai kepala model pada kadar aliran tertentu. Sebagai contoh, dalam zon "40-25-125", satu siri mata menunjukkan kepala pada pelbagai kadar aliran untuk model ini.

Ⅲ. Langkah -langkah utama: Titik Kerja dan Pemilihan

1. Tentukan parameter yang diperlukan: Jelaskan kadar aliran reka bentuk (Q₀) dan kepala reka bentuk (H₀). Sebagai contoh, kilang memerlukan pam untuk mengangkut 100 m³/j pada kepala 80 m.
2. Cari titik kerja: Cari Q₀ pada paksi-x dan H₀ pada paksi-y; Persimpangan mereka adalah titik kerja. Sekiranya titik itu berada dalam zon poligon model, model itu secara teorinya memenuhi keperluan.
3. Contoh: Untuk q = 80 m³/h dan h = 80 m, periksa sama ada titik terletak di dalam zon seperti "100-80-250" untuk menilai kesesuaian.

Mengutamakan zon kecekapan tinggi: Jika zon mempunyai lengkung atau teduhan yang lebih padat (ditandakan dalam beberapa gambar rajah), ia menunjukkan julat kecekapan tinggi (kecekapan ≥80%). Pilih model yang titik kerja berada di dalam zon ini untuk penjimatan tenaga yang optimum.

Ⅳ. Kelajuan putaran dan maklumat tambahan

Notasi "2900 r/min" di sudut kanan bawah menandakan kelajuan dinilai pam dalam spektrum ini (kelajuan standard untuk pam yang didorong oleh motor). Untuk kelajuan yang berbeza (mis., 1450 r/min), gunakan undang -undang kesamaan untuk menukar prestasi:

• Kadar aliran adalah berkadar dengan kelajuan.
• Kepala adalah berkadar dengan persegi kelajuan.

Ⅴ. Logik pemilihan cepat

1. Kenal pasti keperluan Q dan H, kemudian cari zon model yang sepadan.
2. Mengutamakan model dengan titik kerja berhampiran pusat zon (kawasan kecekapan tinggi).
3. Perhatikan diameter masuk/outlet model (mis., 40, 50 mm) untuk memastikan keserasian dengan saluran paip tapak.

Ⅵ. Mengenai pam Teffiko

Ringkasnya, rajah spektrum spektrum jenis pam TEFFIKO generasi TEHP menjelaskan keadaan kerja yang berkenaan dan zon kecekapan tinggi melalui koordinat kepala aliran, zon model, dan lengkung prestasi. Anda boleh dengan cepat memilih model dengan memadankan parameter ke zon. Untuk pertanyaan mengenai tafsiran lengkung, penyesuaian keadaan kerja, atau penyelesaian yang disesuaikan, pasukan teknikal profesional Teffiko menyediakan panduan pemilihan yang tepat, simulasi prestasi, dan sokongan pemasangan. Lawatiwww.teffiko.comatau e -melsales@teffiko.comuntuk mengoptimumkan pengangkutan cecair perindustrian.
